CNC 가공 도구 이해하기

CNC 가공 도구에 대해 알아볼 때, 그것이 무엇인지와 기능별 차이를 명확히 하는 것이 도움이 됩니다. CNC 가공 도구는 컴퓨터 수치 제어(CNC) 기계에서 재료를 정밀하게 성형, 절단, 드릴 또는 보링하는 데 사용되는 절단 도구입니다. 가장 일반적인 유형은 밀링 도구, 선반 도구, 및 드릴링 도구, 각각 특정 가공 작업을 위해 설계되었습니다.

• 밀링 도구 주로 회전하는 커터를 사용하여 재료를 제거합니다. 평면, 홈, 복잡한 윤곽선을 만들 수 있습니다.
• 선반 도구 선반에서 작업하며, 작업물을 회전시키면서 도구가 재료를 제거하는 방식으로 원통형 모양에 적합합니다.
• 드릴링 도구 구멍을 만드는 데 집중하며, 다양한 재료와 구멍 사양에 맞는 드릴 비트를 사용합니다.

도구의 구조를 이해하면 프로젝트에 적합한 도구를 선택하는 데 도움이 됩니다. 주요 구성 요소는:

• 플루트: 칩이 절단 영역에서 멀어지도록 안내하는 나선형 홈입니다.
• 절단면: 실제로 재료를 절단하는 날카로운 표면입니다.
• 샹크: 도구 홀더 또는 스핀들에 맞는 비절단 끝 부분입니다.
• 형상: 공구의 형태, 헬릭스 각도, 래크 각도를 포함하며, 이 모든 요소는 절단 성능과 칩 배출에 영향을 미칩니다.

각 CNC 절단 공구의 설계는 속도, 이송, 재료 제거 방식을 좌우합니다. 이러한 기본 지식을 알면 밀링 커터, 드릴 비트 또는 선반 공구를 선택하는 것이 더 쉽고 효과적입니다. 소형 CNC 가공 공구 또는 중장비 절단기를 다루든, 이러한 요소를 이해하는 것은 우수한 가공의 기초입니다.

CNC 절단 공구의 일반적인 재료

CNC 가공 공구에 적합한 재료 선택은 최고의 성능과 공구 수명을 얻는 데 핵심입니다. 다음은 CNC 절단 공구에 가장 흔히 사용되는 재료에 대한 간단한 개요입니다:

• 고속 강(HSS): HSS 공구는 뛰어난 인성과 날카로운 절단날을 합리적인 비용으로 제공하기 때문에 인기가 많습니다. 연성 금속과 일반 용도 가공에 적합하며, 고온 저항이 중요하지 않은 작업에 적합합니다. 중속 및 가벼운 작업에 신뢰할 수 있는 공구가 필요하다면 HSS는 좋은 선택입니다.
• 카바이드: 카바이드 공구는 뛰어난 내구성과 우수한 내열성을 자랑합니다. 이는 고속 가공과 더 강한 재료에 이상적입니다. HSS보다 절단날이 더 오래 유지되어 공구 교체 시간을 줄입니다. 카바이드 엔드밀과 드릴 비트는 정밀성과 효율성을 추구하는 대부분의 작업장에서 필수적입니다.
• 코발트 및 세라믹 공구: 매우 단단한 재료 또는 고온 환경에서 작업할 때 코발트와 세라믹 공구가 빛을 발합니다. 코발트는 HSS 공구에 강도와 내열성을 더하며, 세라믹 공구는 매우 높은 온도에서도 견딜 수 있어, 냉각수 사용이 제한된 무거운 작업이나 건식 가공에 적합합니다.
• 코팅 공구(TiN, TiAlN): 티타늄 나이트라이드(TiN)와 티타늄 알루미늄 나이트라이드(TiAlN)와 같은 공구 코팅은 추가적인 이점을 제공합니다. 코팅은 경도를 높이고 마찰을 줄이며, 마모와 열에 대한 보호를 통해 공구 수명을 연장합니다. 이를 통해 속도와 이송 속도를 높이면서도 공구 수명을 희생하지 않을 수 있습니다.

적합한 재료 선택은 작업 대상물, 가공 속도, 예산에 따라 달라집니다. 이러한 절단 공구에 적합한 마감 및 거칠기 가공 기술에 대한 자세한 내용은 고급 CNC 밀링 머신 및 공구 옵션을 참고하세요.

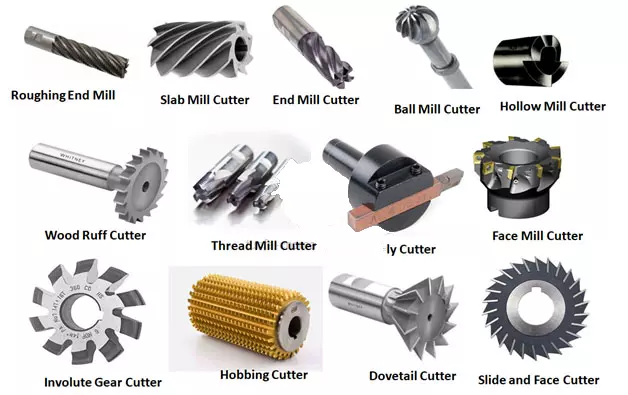

필수 CNC 밀링 공구 종류

CNC 가공 공구 중에서도 밀링 커터는 가장 다재다능한 도구입니다. 다음은 필수 CNC 밀링 공구의 종류와 각각의 용도에 대한 간단한 개요입니다:

• 엔드 밀: 이들은 밀링 작업에 가장 흔히 사용되는 CNC 절단 공구입니다.
  • 평면 엔드밀 정밀 절단과 슬롯 가공에 적합합니다.
  • 볼 노즈 엔드밀 3D 윤곽 형성과 부드러운 곡면에 적합합니다.
  • 거친 엔드 밀 빠른 재료 제거를 위해 설계된 톱니 모양의 가장자리를 가지고 있습니다.
  • 코너 반경 엔드 밀 모서리 칩핑을 줄이고 공구 수명을 늘리며 마감 작업에 유용합니다.
• 페이스 밀: 이 도구들은 크고 평평한 표면을 빠르게 절단하도록 설계되었습니다. 재료 제거 및 세밀한 밀링 전에 작업 표면을 준비하는 데 자주 사용됩니다.
• 슬랩 밀 및 플라이 커터: 무거운 재료 제거에 이상적이며, 슬랩 밀은 여러 개의 절단날이 있으며, 플라이 커터는 하나 또는 두 개의 절단날이 있어 넓은 작업 표면을 평평하게 하는 데 뛰어납니다.
• 전문 밀: 이들은 밀링에서 틈새 용도로 사용됩니다:
  • T-슬롯 밀 기계 테이블에 흔히 사용되는 T자형 홈을 만드는 데 사용됩니다.
  • 도브테일 밀 공구 조인트 및 고정구에 사용되는 각진 프로파일을 절단합니다.
  • 나사선 밀 정확한 나사선 절단을 제공하며, 다양한 나사 크기에 유연하게 사용할 수 있습니다.

적합한 밀링 커터 선택은 재료, 원하는 마감, 작업에 따라 달라집니다. 맞춤형 CNC 작업의 경우, 적절한 엔드 밀과 전문 커터를 고려하는 것이 효율성과 정밀도를 높이는 핵심입니다. 더 맞춤화된 솔루션에 관심이 있다면, 저희의 최고의 맞춤 CNC 가공 부품 제조 서비스를 참고하여 전문가의 안내를 받으세요.

드릴링 및 구멍 가공 도구

드릴링 및 구멍 가공용 CNC 가공 도구의 경우, 정확성과 효율성을 위해 적합한 드릴 비트를 선택하는 것이 중요합니다. 일반적인 유형은 트위스트 드릴, 일반 용도에 적합한 다목적 공구; 센터 드릴 초기 구멍을 뚫는 데 사용; 스폿 드릴 정확한 구멍 위치 지정용; 이젝터 드릴 칩을 빠르게 제거하도록 설계됨; 그리고 스텝 드릴 단일 공구로 여러 구멍 크기를 절단할 수 있음.

정밀 공차와 매끄러운 마감이 중요한 응용 분야에서는, 리머 적용됩니다. 이들은 구멍이 최소한의 표면 거칠기로 정확한 사양을 충족하도록 보장하며, 이는 정밀 부품 생산에서 특히 중요합니다.

나사 또는 조립 적합성을 위해 구멍을 준비하거나 개선하려면, 카운터싱크 과 카운터보어 공구 를 사용합니다. 카운터싱크는 나사 머리가 매끄럽게 자리 잡도록 치수를 만들어주고, 카운터보어는 볼트 머리 또는 너트용 평평한 바닥의 오목한 구멍을 만듭니다.

이 CNC 절단 공구의 적절한 조합 선택은 재료와 가공 목표에 따라 달라지며, 경량 항공우주 부품이나 견고한 산업 부품 작업에 적합합니다. 높은 정밀도가 요구되는 경우, 당사의 CNC 선반 정밀 부품 에서 자세한 도구 선택 및 가공 전략에 대한 통찰력을 얻을 수 있습니다.

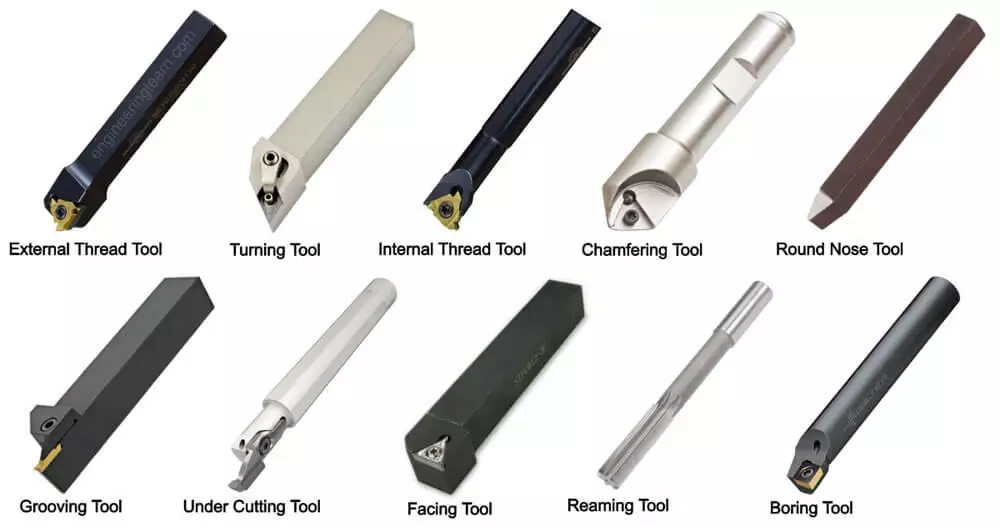

선반 및 선반 공구

선반 및 선반 공구는 CNC 선반에서 재료를 제거하여 부품을 성형하는 데 필수적입니다. 외부 및 내부 선반 공구는 작업물의 외경 또는 내경을 절단하도록 설계되었습니다. 러핑 인서트는 많은 양의 재료를 빠르게 제거하는 데 사용되며, 마감 인서트는 매끄러운 표면 마감과 정밀한 치수에 중점을 둡니다.

보링 바는 정밀 구멍 확장에 중요한 역할을 하며, 구멍 크기와 마감에 대한 엄격한 제어를 가능하게 합니다. 나사 가공 작업에는 탭, 스레드 밀, 싱글 포인트 스레딩 커터 등 다양한 CNC 나사 가공 공구가 포함되며, 각각 다른 나사 유형과 크기에 적합합니다.

파팅 및 그루빙 공구는 완성된 부품을 절단하거나 홈을 만드는 데 사용됩니다. 이 공구들은 절단 중 휨을 방지하기 위해 날카롭고 강직해야 합니다. 적절한 선반 및 CNC 선반 공구 선택은 재료와 특정 가공 작업에 크게 의존하며, 선반 작업에 대한 자세한 내용은 당사의 CNC 선반이란 무엇인가.

적절한 인서트와 공구 스타일을 선택하면 선반 가공의 효율성과 표면 품질을 향상시킬 수 있습니다.

CNC 공구 선택 시 고려해야 할 요소

적합한 CNC 가공 공구 선택은 최고의 성능과 공구 수명을 위해 여러 핵심 요소에 크게 의존합니다.

• 작업물 재료 호환성: 알루미늄, 강철 또는 복합재료와 같은 다양한 재료는 특정 공구 재료와 코팅이 필요합니다. 예를 들어, 카바이드 공구는 단단한 금속에 뛰어나며, 고속 강철(HSS)은 연성 재료에 적합합니다.
• 작업 유형과 공구 형상: 밀링, 드릴링 또는 선회 작업 여부에 따라 필요한 공구 모양과 특징이 달라집니다. 공구 형상에는 플루트 수와 헬릭스 각도가 포함되며, 이는 칩 배출과 표면 마감에 영향을 미칩니다. 더 많은 플루트는 더 부드러운 절단을 가능하게 하지만 칩 배출 속도는 느려질 수 있습니다.
• 공구 코팅: TiN, TiAlN과 같은 코팅은 열과 마모를 줄여 공구 수명을 연장합니다. 이는 고속 또는 중장비 작업에 특히 중요합니다.
• 속도, 이송 속도, 냉각수 필요성: 절단 속도와 이송 속도를 공구 설계와 재료에 맞게 조정하면 효율적인 가공이 가능하며 조기 공구 마모를 방지할 수 있습니다. 적절한 냉각수 사용은 공구 수명을 늘리고 부품 품질을 유지하는 데 도움이 됩니다.
• 비용과 성능의 균형: 고급 공구는 초기 비용이 더 들 수 있지만, 긴 수명과 더 나은 마감으로 시간과 비용을 절약할 수 있습니다. 예산과 허용 공차를 고려하여 저가형과 프리미엄 CNC 절단 공구를 선택하세요.

이러한 측면을 고려하면 불필요한 가동 중단을 방지하고 전반적인 생산성을 향상시킬 수 있습니다. 정밀 제조에 대한 더 깊은 통찰력을 원한다면, 저희의 상세 가이드인 측정 및 제조 정밀도에 관한 가이드를 확인하세요.

공구 유지보수 및 최적화 모범 사례

CNC 가공 공구를 최상의 상태로 유지하는 것은 정밀도를 유지하고 비용을 절감하는 데 핵심입니다. 공구 수명을 연장하고 가동 중단을 줄이기 위한 모범 사례는 다음과 같습니다:

• 적절한 저장: 공구를 깨끗하고 건조한 곳에 보관하여 부식과 손상을 방지하세요. 보호 케이스 또는 랙을 사용하여 공구를 정리하고 칩이나 날카로운 모서리의 무딤을 방지하세요.
• 정기적인 연마 및 검사: 자주 점검하면 마모를 조기에 발견할 수 있습니다. 엔드밀과 드릴 비트와 같은 공구가 무뎌졌을 때 바로 연마하여 절단 효율과 표면 마감 품질을 유지하세요.
• 마모 모니터링 및 파손 방지: 날카로운 모서리 파손, 침식 또는 변색 여부를 확인하여 공구 마모를 감시하세요. 이러한 신호에 따라 공구 사용을 조정하여 예상치 못한 파손을 방지하고 생산 중단을 막으세요.
• 냉각수 사용: 적절한 냉각수 사용은 가공 중 열 축적과 마찰을 줄여줍니다. 적합한 냉각수를 사용하면 공구를 보호할 뿐만 아니라 가공품의 품질도 향상됩니다.
• 가동 중단을 줄이는 팁:
  • 여러 세트의 공구를 교체하며 냉각과 연마를 진행하여 생산 중단 없이 작업을 계속하세요.
  • 마모가 감지되면 즉시 교체할 예비 절단 공구를 준비하세요.
  • 운영자에게 올바른 공구 취급 및 세팅 방법을 교육하여 우발적인 손상을 최소화하세요.

이 간단한 단계들을 따르면 CNC 가공 공구의 효율성과 수명을 크게 향상시켜 작업장을 더 생산적이고 비용 효율적으로 만들 수 있습니다. 적합한 공구를 사용하여 가공 작업을 최적화하는 방법에 대한 통찰력을 얻으려면, Hastelloy 강 부품의 CNC 가공.

고급 및 특수 CNC 공구

정밀 작업이나 고속 가공에 적합한 고급 CNC 가공 공구는 필수입니다. 이 고성능 공구는 정밀도를 높이고 사이클 타임을 단축하여, 엄격한 허용 오차와 빠른 납기를 요구하는 산업에 이상적입니다.

티타늄과 복합 합금과 같은 이국적인 재료를 사용할 때는 표준 CNC 절단 공구가 부족할 수 있습니다. 이러한 강인한 재료용 특수 공구는 더 강한 기질과 마모 저항 코팅이 적용되어 극한 온도에서도 견딜 수 있도록 설계되었습니다.

CNC 가공 공구의 최신 트렌드에는 칩 배출을 개선하고 진동을 줄여 부드러운 절단을 가능하게 하는 가변 헬릭스 설계가 포함됩니다. 또 다른 혁신은 뛰어난 경도와 수명을 자랑하는 폴리크리스탈라인 다이아몬드(PCD) 공구로, 연마재가 많은 재료를 가공할 때 뛰어난 표면 마감과 공구 교체 빈도를 줄여줍니다.

적합한 고급 또는 특수 CNC 공구를 선택하면 생산성을 높이고 공구 수명을 연장할 수 있으며, 특히 어려운 재료나 까다로운 작업을 수행할 때 유리합니다. 기본 개념에 대한 자세한 내용은 CNC 가공 기본 원리 가이드.
