Понимание осей станка с ЧПУ: основы

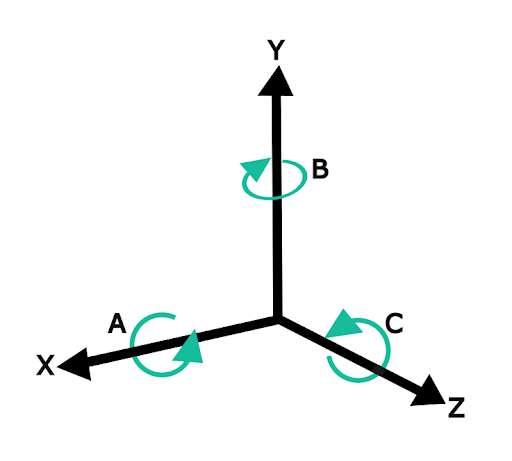

Станки с ЧПУ работают с использованием нескольких осей, которые определяют направления, в которых может перемещаться инструмент или заготовка. The линейные оси—X, Y и Z—представляют собой прямолинейные перемещения.

Ось X: боковое перемещение
Ось Y: перемещение вперёд и назад
Ось Z: вверх и вниз

В дополнение к этим есть вращательные оси обозначенные как A, B и C, которые вращаются вокруг линейных осей:

Ось A: вращение вокруг оси X
Ось B: вращение вокруг оси Y
Ось C: вращение вокруг оси Z

Эти оси позволяют осуществлять сложное управление инструментом или заготовкой, обеспечивая доступ к различным особенностям детали с разных углов. Например, вращательные оси позволяют обрабатывать вырезы или сложные поверхности без ручной перенастройки заготовки.

Существует два основных способа работы этих осей в станках с ЧПУ:

Инкрементная обработка: Вращательные оси перемещаются в заданную позицию, затем происходит резка. Этот метод использует меньше одновременных движений и широко применяется в 3- и 4-осевых станках.
Одновременная обработка: Несколько осей движутся одновременно, обеспечивая плавные, сложные траектории инструмента. Это типично для пятиосевых и более многоосевых ЧПУ-станков, позволяя точно формировать сложные детали за одну настройку.

Понимание этих осей и их движения является ключом к выбору подходящего ЧПУ-станка в зависимости от сложности детали, производственных потребностей и требований к точности.

3-осевые ЧПУ-станки: основные движения и области применения

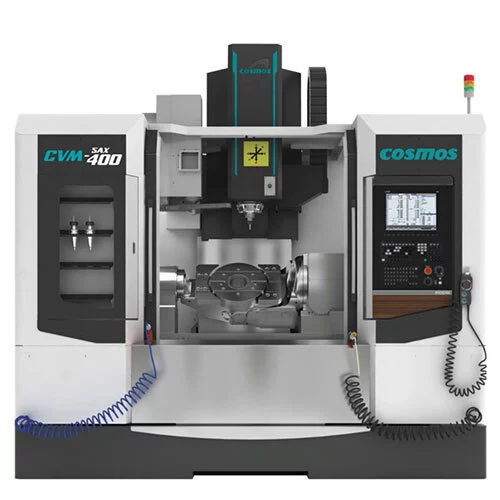

3-осевые ЧПУ-станки перемещают инструмент вдоль трех линейных осей: X (влево-вправо), Y (вперед-назад) и Z (вверх-вниз), в то время как заготовка остается неподвижной. Эта настройка позволяет эффективно обрабатывать плоские поверхности, простые 2D или 2.5D детали, сверление и базовое контурное фрезерование. Однако, поскольку заготовка не может вращаться или наклоняться, 3-осевые станки требуют нескольких перенастроек для обработки деталей с несколькими сторонами, и они не могут создавать вырезы без ручной обработки детали.

Преимущества 3-осевых ЧПУ-станков

Доступность: Обычно меньшая первоначальная стоимость по сравнению с многоосевыми станками
Простота: Проще в программировании и эксплуатации, подходит для простых задач фрезерования
Низкое обслуживание: Меньшее количество движущихся частей снижает необходимость в уходе
Универсальность: Отлично подходит для прототипирования и общего производства более простых компонентов

Ограничения, которые стоит учитывать

Требуются несколько настроек для обработки многослойных деталей, что увеличивает общее время производства
Неспособность обрабатывать сложные геометрии с вырезами или глубокими полостями за одну настройку
Ограниченная точность при обработке сложных изогнутых элементов по сравнению с системами с большим количеством осей

Типичные отрасли, использующие 3-осевое ЧПУ, включают лаборатории прототипирования и сектора общего производства, где важна экономичная обработка простых деталей. Для металлических деталей, требующих надежной точности в базовых формах, эти станки остаются хорошим выбором.

Если вы работаете с материалами, такими как закаленные стали или специальные сплавы для общих деталей, изучение возможностей 3-осевых станков может предложить хороший баланс эффективности и доступности. Например, материалах для металлических деталей, обработанных на ЧПУ часто начинают с 3-осевого фрезерования, прежде чем перейти к более продвинутым станкам по мере увеличения сложности.

4-осевые ЧПУ-станки

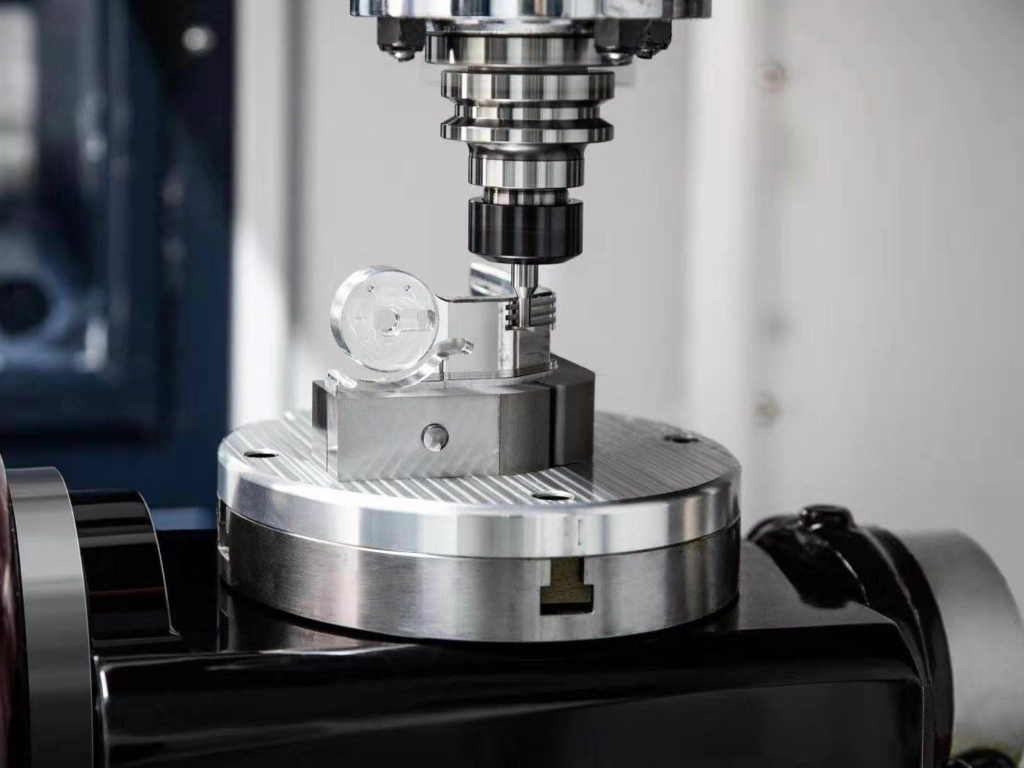

4-осевой фрезерный станок с ЧПУ добавляет вращающуюся ось — обычно ось A, которая вращается вокруг оси X — расширяя возможности за пределы базовых линейных движений. Эта дополнительная ось позволяет обрабатывать изогнутые поверхности, вырезы и цилиндрические детали в одной настройке, уменьшая необходимость перемещения заготовки.

Типичные применения включают авиационные фитинги, автомобильные компоненты и формы, требующие вращательной симметрии. По сравнению с 3-осевыми станками, 4-осевая обработка предлагает меньше настроек и лучшую точность при обработке изогнутых деталей, что делает её разумным шагом для более сложных задач.

Однако 4-осевые станки всё ещё не обеспечивают полного доступа под разными углами, как системы с более высоким числом осей. Для расширенных возможностей многоосевой обработки изучение услугами ЧПУ обработки с 4 осями может быть хорошим способом понять, что возможно на этом уровне.

5-осевые станки с ЧПУ: продвинутая точность и эффективность

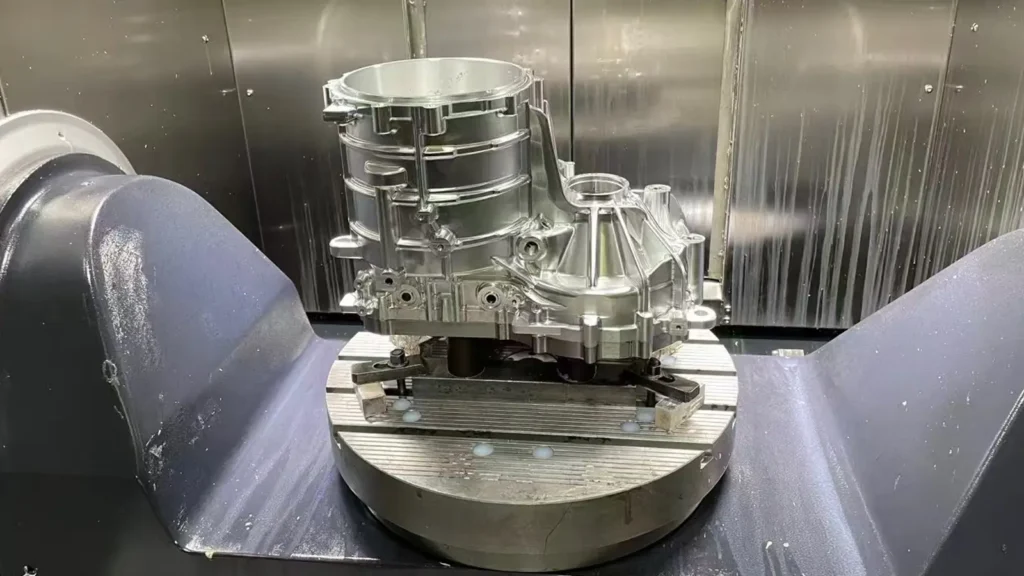

5-осевая обработка с ЧПУ добавляет вторую вращающуюся ось (обычно A/B или A/C), позволяя инструменту одновременно перемещаться и вращаться вокруг двух дополнительных углов. Это означает, что сложные, свободные формы могут быть обработаны за одну настройку, получая доступ к пяти сторонам детали без перемещения.

Ключевые преимущества:

Превосходная отделка поверхности с более плавными контурами
Сокращение времени цикла за счёт обработки нескольких граней одновременно
Точные допуски на сложных трёхмерных формах

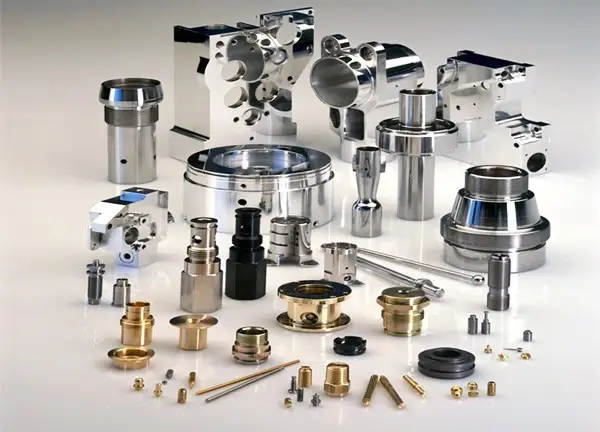

Распространённые области применения:

Лопатки турбин, требующие точных аэродинамических профилей
Медицинские имплантаты со сложными органическими формами
Авиационные конструкции и компоненты
Сложные формы, требующие детальных многоугловых особенностей

Хотя 5-осевое ЧПУ-обработка обеспечивает значительные преимущества по эффективности для высокоценных деталей, она требует более продвинутых навыков программирования и больших инвестиций. Однако для предприятий, производящих прецизионные компоненты, такие как аэрокосмическая или медицинская техника, преимущества зачастую превосходят затраты.

Для специализированных нужд, включая обработку титановых имплантатов или аэрокосмических фитингов, мы предлагаем индивидуальные возможности 5-осевого ЧПУ через наши экспертные услуги, обеспечивая точность и надежность: ознакомьтесь с нашими услугами по ЧПУ обработке титана и обработки алюминия для передовых решений.

Помимо 5-осевого: 6-осевые, 7-осевые, 9-осевые и расширенные конфигурации ЧПУ-фрезерования

По мере развития технологий ЧПУ за пределы 5-осевого фрезерования системы с 6, 7 и даже 9 осями обеспечивают большую гибкость и точность для сложных производственных задач. 6-осевой станок ЧПУ обычно сочетает три линейных оси (X, Y, Z) с тремя вращательными осями (A, B, C), что делает его идеальным для гибридных операций фрезерования и токарной обработки. Это позволяет одновременно фрезеровать и точить детали без необходимости многократных настроек, экономя время и повышая точность.

Двигаясь дальше, 7-осевые и 9-осевые станки ЧПУ добавляют еще больше свободы движений. Они часто используют артикулированные рукава или объединяют дополнительные вращательные и линейные движения для обработки сложных геометрий и подрезов, невозможных на машинах с меньшим числом осей. Они отлично справляются со сложными деталями для аэрокосмической, автомобильной и медицинской промышленности — там, где важна многосторонняя доступность и экстремальная точность.

Такие ультра-высокоосевые машины представляют передовые достижения в области многоосевого ЧПУ, предлагая непревзойденную универсальность для сложных проектов, требующих как фрезерования, так и токарной обработки в одной настройке. Хотя эти системы требуют более высокого уровня программирования и инвестиций, их прирост производительности и улучшение качества делают их незаменимыми для передовых производственных задач. Для обработки сложных литых деталей из нержавеющей стали или алюминиевых сплавов с сложными контурами эти расширенные конфигурации значительно повышают возможности и эффективность.

12-осевые станки ЧПУ: вершина производительности и точности

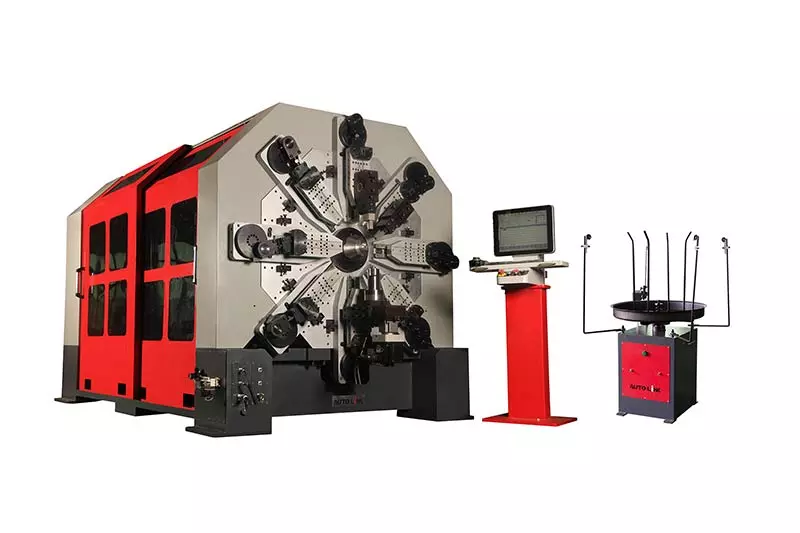

12-осевые станки ЧПУ обычно оснащены двумя независимыми головками — двумя 6-осевыми головками, работающими одновременно. Эта передовая многоосевая конфигурация обеспечивает максимальную производительность за счет обработки сложных деталей с разных сторон примерно в два раза быстрее, чем традиционные машины. Точность при работе с требовательными геометриями не имеет равных, что делает эти станки идеальными для серийного производства аэрокосмических компонентов, оборонного оборудования, сложных медицинских устройств или прототипов, требующих минимальной обработки.

Ключевые преимущества 12-осевой обработки на ЧПУ включают:

Удвоенная производительность благодаря двум головкам одновременно
Значительное сокращение настроек и обработки деталей
Высокая точность и стабильная отделка сложных поверхностей

Однако эти преимущества сопровождаются определенными недостатками. Первоначальная стоимость очень высокая, сложность программирования увеличивается из-за необходимости специальных навыков, а доступность таких машин ограничена. Несмотря на эти факторы, 12-осевой станок выделяется как “монстр” технологий ЧПУ, расширяя границы в области передовых технологий фрезерования и токарной обработки.

Для сложных материалов, таких как Инконель или специальные сплавы, сочетание возможностей 12-осевого оборудования с экспертными услугами обработки, такими как кастомное ЧПУ-обработка Инконеля может максимально повысить качество ваших деталей и скорость выполнения заказа.

Независимо от того, работаете ли вы с аэрокосмическими деталями со сложными особенностями или медицинскими приборами, требующими точных допусков, установка с 12 осями обеспечивает мощность и точность, чтобы оставаться впереди в производстве с высоким уровнем ответственности.

Сравнение: станки с ЧПУ с 3 осями и 12 осями

Количество осей	Движения	Сложность детали	Требуемые настройки	Точность / Отделка	Уровень стоимости	Лучшее для	Ограничения
3-осевой	Линейное (X, Y, Z)	Простые 2D/2.5D детали	Множественные для многогранных сторон	Подходит для базовых деталей	Низкая	Базовое прототипирование и общее производство	Без уступов, ограниченные углы
4-осевое	3 линейных + 1 вращательная (ось A)	Криволинейные поверхности, цилиндрические	Уменьшенная по сравнению с 3 осями	Лучше для изогнутых деталей	Умеренно	Аэрокосмические фитинги, формы	Ограниченный полный доступ с разных углов
5-осевое	3 линейных + 2 вращательных (оси A/B или A/C)	Сложные свободные формы	Одна для 5 сторон	Высокая точность, гладкие поверхности	Высокая	Лопасти турбин, медицинские имплантаты	Требуются более высокие навыки программирования
6-осевой	3 линейных + 3 вращательных	Сложные детали для фрезерно-расточного станка	Часто одна установка	Отличная точность	Очень высокий	Гибридная обработка фрезерованием и точением	Специализированное программирование, стоимость
7-осевой	6-осевой + дополнительное вращательное или линейное движение	Очень гибкая обработка	Минимальное количество установок	Высокое качество поверхности и точность	Очень высокий	Артикулированные рукоятки, сложные детали	Мало поставщиков, сложная операция
9-осевой	Несколько вращательных и линейных осей	Ультрасложные геометрии	Типичная одна установка	Кончики сверхточной обработки	Премиум	Высококлассная аэрокосмическая и оборонная промышленность	Очень специализированные, высокие инвестиции
12-осей	Двойные 6-осевые головки (одновременные операции)	Высоко сложные, многоугловые	Минимальные (один или два)	Лучшая точность и производительность	Премиум+	Аэрокосмическая и медицинская промышленность с высоким объемом производства	Очень высокая стоимость, редкое и сложное управление

Используйте это сравнение, чтобы понять, как различные конфигурации осей ЧПУ-систем служат разным потребностям проекта — от простых задач с фрезеровкой 3-осей до передового производства, требующего безупречной точности и скорости 12-осевых систем.

Для проектов, требующих более гладких отделок и эффективных настроек, превосходящих базовую обработку 3-осей, изучение передовых технологий фрезерования на ЧПУ может повысить вашу точность и производственные возможности.

Когда выбирать какую конфигурацию осей

Выбор правильной конфигурации осей ЧПУ зависит от сложности вашего проекта, объема производства, бюджета и необходимой точности. Вот краткое руководство:

Количество осей	Лучшее для	Ключевые преимущества	Рассмотрения
3-осевой	Простые детали, плоские поверхности, 2.5D	Экономичный, легкое программирование	Множественные настройки, ограниченные формы
4-осевое	Детали с вращательной симметрией	Снижает количество настроек, обрабатывает изогнутые поверхности	Не полный доступ с нескольких углов
5-осевое	Прецизионные прототипы, сложные детали	Высокая точность, меньше настроек, более быстрые циклы	Требует высокого уровня программирования, стоимость
Более 6 осей	Критически важное задание, сложное производство	Максимальная эффективность, сложные формы	Очень высокая стоимость, специализированное программирование

Для простых, чувствительных к стоимости задач с базовыми функциями, фрезерные станки с ЧПУ 3- или 4-осевые — практичный выбор. Они обеспечивают надежность без превышения бюджета.

Когда ваш проект требует более сложных геометрий или более точных допусков — например, медицинские компоненты или детали для аэрокосмической отрасли — 5-осевая обработка показывает свои преимущества, позволяя обрабатывать несколько сторон за один настрой и улучшая качество поверхности. Это идеально подходит для среднеобъемных заказов, требующих высокой точности.

Для высокоэффективных, критически важных производственных запусков — например, в обороне, аэрокосмической отрасли или при изготовлении сложных прототипов — машины с более чем 6 осями, до 12, предоставляют непревзойденные возможности, значительно сокращая циклы и количество настроек.

В MS Machining мы хорошо понимаем эти потребности. Наш опыт в услугами точной обработки на ЧПУ позволяет нам подобрать идеальную конфигурацию осей для вашего проекта, балансируя стоимость, сложность и сроки выполнения, чтобы ваши детали были сделаны правильно с первого раза.

Преимущества и компромиссы при увеличении количества осей

Увеличение количества осей на фрезерных станках с ЧПУ — от 3 до 12 — приносит значительные приросты эффективности. Чем больше осей, тем меньше настроек, потому что машина может обрабатывать сложные детали с нескольких сторон за один проход. Это ускоряет производственные циклы и сокращает ручное перемещение, экономя время и затраты на рабочую силу.

Многоосевое фрезерование с ЧПУ по осям выше также повышает точность и качество поверхности. Многоосевое фрезерование с ЧПУ означает, что инструменты могут поддерживать оптимальные углы резания на сложных контурах, обеспечивая более точные допуски и гладкую поверхность — что важно для аэрокосмической, медицинской техники и передового производства.

Однако с этими преимуществами приходит более высокая первоначальная стоимость для таких машин, как 5-осевые и особенно 12-осевые установки. Хотя окупаемость инвестиций (ROI) может быть высокой для сложных деталей с большим объемом производства, небольшие мастерские должны взвесить стоимость и потребности проекта. Программирование также становится более сложным, требуя квалифицированных операторов, способных работать с продвинутым CAM-программным обеспечением и многоосевыми траекториями инструмента. Это означает, что обучение и опыт становятся важными факторами для максимизации потенциала машины.

Короче говоря, правильный выбор зависит от баланса сложности проекта, бюджета и требований к допускам. Например, более простые задачи часто выполняют на 3- или 4-осевых станках, в то время как точность и сложность деталей оправдывают инвестиции в 5-осевые или более. Выбор машины, соответствующей вашему рабочему процессу, обеспечивает оптимальное сочетание производительности и стоимости.

Для проектов, связанных с изготовлением сложных медицинских компонентов, рассмотрите, как экспертность в медицинском производстве MS Machining использует передовые возможности ЧПУ для достижения стабильного качества при минимальных настройках.
