Compreender Fontes de Laser: Qual é a Ideal para o seu CNC?
Selecionar o laser para corte CNC não se trata de perseguir a potência mais alta; trata-se de combinar o comprimento de onda com o seu material. Na minha experiência, a abordagem de “tamanho único” leva a madeira carbonizada ou feixes refletidos que podem danificar a sua ótica. Quer esteja à procura de um módulo de laser para CNC retrofitting ou de uma máquina industrial dedicada, deve compreender estas três tecnologias principais.
Lasers de Diodo: A Entrada para Gravação
A módulo de laser de diodo é a forma mais acessível de começar corte a laser CNC. Estas unidades compactas de estado sólido são tipicamente montadas diretamente num roteador a laser ou numa máquina CNC padrão.
- Melhor para: Gravação em madeira, couro e plásticos escuros; corte de materiais muito finos (1mm–5mm).
- Prós: Baixo custo, tamanho compacto e longa duração (até 25.000 horas).
- Contras: Limitado potência de saída ótica; dificuldades com acrílico transparente e metais refletivos.
- Insight Chave: A maioria dos lasers de diodo de “40W” apenas fornece entre 5W e 10W de potência de corte real. Sempre verifique a classificação ótica antes de comprar.
Lasers de CO2: O Cavalo de Trabalho para Não-Metais
Se estiver a processar materiais orgânicos, o Tubo de laser de CO2 é o padrão ouro. Opera a uma comprimento de onda de 10,6µm, que é absorvido de forma incrivelmente eficiente pela madeira, papel e a maioria dos plásticos.
- Melhor para: Acrylic espesso, fabricação em madeira, gravação em borracha e vidro.
- Desempenho: Um sistema de CO2 de 60W–100W pode cortar através de acrylic de 10mm–15mm com uma aresta polida por chama.
- Requisito: Estes requerem um sistema de refrigeração a água e espelhos para direcionar o feixe, tornando-os mais difíceis de serem facilmente integrados a uma configuração padrão de CNC e gravadora a laser combo sem uma caixa dedicada.
Lasers de fibra: o padrão industrial para metal
Para alta velocidade fabricação de chapa metálica, nada supera uma fonte de laser de fibra. Ao contrário do CO2, o comprimento de onda da fibra é facilmente absorvido por metais refletivos como alumínio e latão.
- Melhor para: Aço inoxidável, aço carbono, alumínio e latão.
- Precisão: Oferece a menor largura de corte e maior precisão do eixo XY para peças metálicas intricadas.
- Escalabilidade: Enquanto uma cabeça de laser para máquina CNC as configurações nesta categoria começam a um preço mais elevado, a velocidade e a ausência de consumíveis tornam-na a solução mais rentável para produção em grande volume.
Tabela de Comparação: Tecnologia a Laser vs. Ajuste de Material
| Tipo de Laser | Material Principal | Capacidade de Corte | Aplicação Típica |
|---|---|---|---|
| Diodo | Madeira/Couro | Leve (1-5mm) | DIY/Pequenas Empresas |
| CO2 | Acrílico/Orgânicos | Pesado (5-20mm) | Sinalização & Prototipagem |
| Fibra | Metais/Ligas | Pesado (1-25mm+) | Produção Industrial |
Principais Especificações Técnicas que Realmente Importam
Ao avaliar um laser para corte CNC, os números na ficha técnica podem ser enganosos. É preciso olhar além do marketing para entender o que a máquina realmente consegue suportar. A armadilha mais comum é confundir potência de entrada com potência de saída. Uma máquina pode estar listada como “40W”, mas isso muitas vezes refere-se à quantidade de eletricidade que consome, não à potência de saída ótica potência entregue à peça de trabalho. Para fabricação profissional, apenas a potência óptica conta.
Potência Óptica vs. Potência de Entrada
A potência de entrada mede o consumo de energia, enquanto a potência óptica mede a capacidade real de corte. Se procura uma operação de alta resistência Usinagem de metal CNC, necessita de alta densidade óptica para penetrar materiais como aço inoxidável ou titânio de forma eficiente. Baixa potência óptica resulta em velocidades lentas, bordas carbonizadas e incapacidade de cortar materiais mais espessos.
Tamanho do Ponto e Qualidade do Feixe
O “tamanho do ponto” determina a sua densidade de energia. Um ponto menor concentra a energia do laser, permitindo um traçado mais estreito largura de corte e detalhes mais finos.
- Alta Qualidade do Feixe: Resulta numa capacidade de corte consistente em toda a área de trabalho.
- Comprimento Focal: Comprimentos focais mais curtos são melhores para gravação de alta resolução; comprimentos focais mais longos são superiores para cortar chapas espessas.
Ciência da Comprimento de Onda: Porque o Material Importa
Nem todos os lasers cortam todos os materiais. Isto deve-se à física de absorção de comprimento de onda. Por exemplo, um laser de CO2 padrão muitas vezes reflete na alumínio nu porque o comprimento de onda não é bem absorvido na superfície metálica refletora, enquanto que um fonte de laser de fibra penetra-o instantaneamente.
Compatibilidade de Absorção de Comprimento de Onda
| Material | Laser de CO2 (10.600 nm) | Laser de fibra (1.064 nm) | Diodo (450 nm) |
|---|---|---|---|
| Alumínio | Fraco (Reflete) | Excelente | Fraco |
| Aço Carbono | Bom | Excelente | Fraco |
| Acrílico/Madeira | Excelente | Fraco (Passa através) | Bom (Cores escuras) |

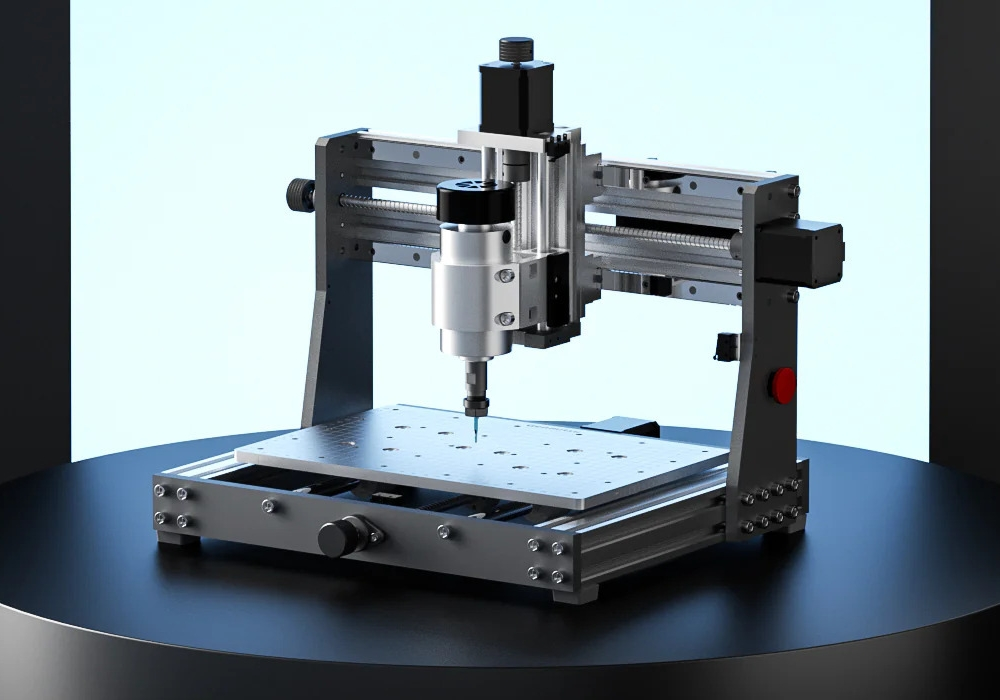

Retrofit de Router CNC: Transformar a sua fresadora numa máquina de corte a laser
Retrofitting de uma router CNC e gravador a laser combinado é uma das formas mais rápidas de expandir as capacidades da sua oficina sem ocupar o espaço de uma segunda máquina. No entanto, um retrofit de router CNC bem-sucedido é mais do que apenas uma atualização “plug and play”; requer uma análise realista do seu hardware e eletrónica atuais. Muitas vezes, verifico que um processo de design de engenharia reversa é necessário para criar suportes de montagem personalizados que alinhem o cabeça de laser para máquina CNC perfeitamente com o ponto central do fuso.
Requisitos Essenciais de Hardware e Eletrónica
Para obter um laser para corte CNC a funcionar eficazmente, a sua máquina deve cumprir parâmetros técnicos específicos. A armadilha mais comum é ignorar a capacidade do controlador de comunicar com o laser.
- Suportes de Montagem: Devem ser rígidos e resistentes ao calor para evitar que o módulo laser para CNC vibre, o que arruína o seu precisão do eixo XY.
- Sistema de Assistência de Ar: Isto é inegociável. Sem um fluxo constante de ar no local de corte, acabará com bordas carbonizadas e uma lente arruinada.
- Modulação por Largura de Impulso (PWM): O seu controlador CNC deve suportar Sinais PWM. Isto permite que o software regule a potência do laser para gradientes e cantos limpos, em vez de apenas disparar a 100% o tempo todo.
Lista de Verificação de Conversão
| Recurso | Requisito | Por que é Importante |
|---|---|---|
| Controlador | PWM de 0-5V ou 0-12V | Garante a compatibilidade adequada Compatibilidade com G-code. |
| Fonte de Alimentação | Dedicado a 12V/24V | Previne quedas de energia durante cortes longos. |
| Resfriamento | Dissipador de calor/ventiladores ativos | Protege o diodo de fuga térmica. |
| Eixo Z | Comprimento focal ajustável | Necessário para focar o feixe em diferentes espessuras de material. |
Protocolos de Segurança e Ambiente
Quando você adiciona um corte a laser CNC ao seu fluxo de trabalho, as suas necessidades de segurança mudam instantaneamente. Ao contrário de uma broca de router que permanece contida, um feixe de laser pode refletir. Deve usar proteção ocular OD4+ especificamente classificada para o comprimento de onda do seu laser. Além disso, como está a queimar material em vez de lascar, uma caixa com alto volume extração de fumo é obrigatório remover partículas tóxicas do seu espaço de trabalho. Nunca execute uma atualização de laser numa garagem aberta e sem ventilação.
Matriz de Compatibilidade de Materiais para Corte a Laser CNC
Escolher a certa laser para corte CNC começa por saber exatamente como o seu material
Precisão e Tolerâncias na Usinagem a Laser CNC
Ao utilizar um laser para corte CNC, a potência bruta não é a única métrica que conta. A precisão é o que diferencia um projeto de hobby de um componente industrial. Alcançar tolerâncias apertadas requer uma compreensão profunda de como o laser interage com o material e como a mecânica da máquina gere o percurso da ferramenta.
Gestão da Zona de Ação do Calor (ZAC)
O Zona de Ação do Calor (ZAC) é a área ao redor do corte onde as propriedades do material mudam devido à exposição térmica intensa. Na fabricação profissional, minimizamos esta descoloração e enfraquecimento estrutural através de um controlo rigoroso do largura de corte e da velocidade de corte.
- Gestão de Pulso: Utilizando frequências de pulso precisas para limitar o acumular de calor.
- Assistência de Gás: Nitrogénio ou oxigénio de alta pressão limpa instantaneamente o material fundido, mantendo a aresta fria.
- Otimização de Velocidade: Mover a cabeça do laser rápido o suficiente para cortar sem permanecer, evita a transferência excessiva de calor.
Alcançar Alta Precisão
Enquanto o trabalho padrão com chapa metálica muitas vezes aceita variações mais folgadas, a fabricação de alto desempenho exige mais. Configurações industriais avançadas dependem de garagens rígidas e motores de circuito fechado para manter precisão do eixo XY, capazes de alcançar ±0,01mm de precisão em cenários de produção específicos. Este nível de repetibilidade é essencial quando peças laser cortadas devem encaixar-se em montagens complexas ou requerem secundários Serviços de fresagem CNC para funcionalidades adicionais como furos roscados ou cavidades.
O Papel dos Inícios e Fins de Corte
Bordas limpas começam com uma programação profissional. Perfuração direta na linha da peça deixa uma marca visível de “explosão”. Para evitar isso, utilizamos Inícios e Fins de Corte nas Compatibilidade com G-code configurações.
- Início: O laser perfura primeiro o material de desperdício, depois move-se suavemente para a linha de corte.
- Fim: O corte estende-se ligeiramente além do ponto de encerramento no desperdício para garantir que a peça caia livremente sem uma aba.
Esta técnica garante que o contorno final seja suave e livre de artefactos de início/paragem, cumprindo os padrões estritos de estética e dimensão exigidos para entregas profissionais.
Ecossistema de Software: Do CAD ao G-Code
O hardware é apenas metade da batalha; o software que define os trajetos das ferramentas dita a qualidade do corte final. Quer esteja a gerir uma retrofit de router CNC ou a submeter ficheiros para fabricação profissional, compreender o fluxo de trabalho digital é essencial para alcançar tolerâncias apertadas.
LightBurn: O Padrão de Ouro para Controlo
Para operadores que utilizam um módulo de laser para CNC ou uma configuração dedicada de diodo, o software LightBurn tornou-se o líder indiscutível da indústria. Atua como editor de layout e controlador de máquina, oferecendo uma superior Compatibilidade com G-code através de vários tipos de firmware como GRBL, Smoothieware e Marlin. O LightBurn permite ajustar com precisão as configurações de potência através de Modulação por Largura de Pulso (PWM), garantindo que a profundidade da gravação e a velocidade de corte estejam perfeitamente sincronizadas.
- Recursos Principais: Sobreposição de câmara para posicionamento, operações booleanas e suporte nativo para ficheiros AI, PDF e DXF.
- Alternativa: LaserGRBL serve como uma alternativa robusta e de código aberto para utilizadores de Windows. Embora não possua as ferramentas avançadas de design do LightBurn, é um transmissor fiável para enviar G-code à máquina.
Integração Industrial CAD/CAM
Ao passar do protótipo para a produção em massa, o fluxo de trabalho muda para ambientes CAD/CAM avançados como SolidWorks ou Fusion 360. Na MS Machining, utilizamos estas plataformas poderosas para processar os ficheiros STEP e IGES que carrega para o nosso sistema de orçamentos instantâneos. Esta integração é fundamental para usinação CNC de alta precisão, permitindo-nos simular trajetórias de laser, otimizar o encaixe para reduzir o desperdício de material e prever distorções térmicas antes do laser disparar. Esta abordagem profissional garante que geometria complexa em alumínio ou aço inoxidável cumpra os rigorosos padrões de qualidade ISO 9001.
A Vantagem da MS Machining: Porque a Subcontratação Profissional Supera o DIY
Embora a fixação de módulo de laser para CNC routers seja um projeto popular entre hobbyistas, há uma grande diferença entre uma configuração de garagem e a fabricação industrial. Quando o seu projeto passa de um protótipo rudimentar para um produto comercial, confiar numa máquina CNC router retrofitada costuma levar a gargalos na produção. Na MS Machining, fornecemos a potência industrial e fiabilidade que unidades de secretária simplesmente não conseguem igualar.
As Limitações Físicas dos Módulos de Laser CNC de Secretária
Um diodo padrão ou de baixa potência Tubo de laser de CO2 montado numa estrutura de gantry não possui a potência óptica para cortar metais densos de forma eficiente. Estas configurações DIY enfrentam dificuldades com fabricação de chapa metálica, frequentemente resultando em velocidades de corte lentas e acumulação significativa de calor. Sem uma pressão elevada sistema de assistência a ar, as arestas de materiais como alumínio ou aço inoxidável acabam com escória e carbonização. Em contraste, os nossos lasers industriais de fibra entregam a energia concentrada necessária para cortar metais espessos com uma aresta limpa e vertical, eliminando a necessidade de pós-processamento extensivo.
Escala e Consistência: Passando para Produção em Massa ISO 9001
A consistência é a principal vítima ao usar um hobbyist laser para corte CNC. Alcançar tolerâncias apertadas em centenas de peças é quase impossível sem uma estrutura de máquina rígida e calibrada.
- Certificação ISO 9001:2015: Operamos sob sistemas rigorosos de gestão de qualidade. Cada peça é inspecionada para garantir que largura de corte e as dimensões correspondam exatamente aos seus ficheiros CAD.
- Fabricação Integrada: Frequentemente, uma peça precisa de mais do que apenas corte 2D. Podemos mover perfeitamente os seus componentes do leito de laser para operações secundárias, como criar características complexas com o nosso peças de fresagem CNC serviço.
- Flexibilidade de Volume: Quer precise de um único protótipo ou de uma produção de 10.000 unidades, o nosso fluxo de trabalho escala instantaneamente para atender à demanda.
Análise de Custo-Benefício: Manutenção, Gás e Tempo de Paragem
Operar um laser industrial é caro. Os custos incluem a aquisição de gases de assistência (oxigénio ou nitrogénio), manutenção do fonte de laser de fibra, e gestão do alinhamento ótico. Ao terceirizar para nós, evita esses custos de capital e dores de cabeça com manutenção. Não precisa de se preocupar com Compatibilidade com G-code ou paragens da máquina; basta carregar o seu projeto para obter uma cotação instantânea. Nós gerimos todo o ciclo de vida da fabricação, entregando peças acabadas em apenas 3 a 7 dias, para que possa focar-se no desenvolvimento do produto em vez de reparos na máquina.
Perguntas Frequentes sobre Laser para Corte CNC
Posso adicionar um módulo de laser a qualquer router CNC?
Sim, a maioria dos routers CNC padrão pode ser atualizado com um módulo de laser de diodo ou um cabeça a laser para máquina CNC. O controlador geralmente precisa de suporte Modulação por Largura de Pulso (PWM) para gerir a intensidade do laser. No entanto, só porque pode montá-lo não significa que obterá resultados industriais. Um retrofit de router CNC frequentemente carece da velocidade e precisão do eixo XY necessárias para produção em massa, tornando-o mais adequado para gravação de hobby do que para fabricação profissional.
Qual é o melhor laser para cortar aço grosso?
Para cortar aço carbono ou inoxidável espesso, uma fonte de laser de alta potência Fonte de laser de fibra é o padrão indiscutível da indústria. Ao contrário das opções de CO2 ou diodo, os lasers de fibra oferecem a intensidade potência de saída ótica necessária para perfurar metais densos de forma eficiente. Se o seu projeto envolve usinagem CNC de alumínio ou pesado fabricação de chapa metálica, confiar em sistemas de fibra industriais garante bordas limpas e mínima distorção térmica.
Preciso de software especial para operar um laser CNC?
Geralmente, não é possível usar software CAM de fresagem padrão de forma eficaz para trabalhos a laser. Precisa de software que garanta a Compatibilidade com G-code adequada para funções específicas de laser, como escalonamento de potência dinâmico e varredura raster. o software LightBurn é amplamente considerado o padrão ouro para controlar um cortador a laser CNC, oferecendo recursos avançados como largura de corte deslocamento e gestão de camadas. Para configurações básicas, opções de código aberto como LaserGRBL podem lidar com caminhos vetoriais simples.
O laser de fibra é melhor que o CO2 para gravação?
Depende inteiramente do material. Um laser de fibra é superior para marcar e gravar metais porque o comprimento de onda é bem absorvido pelo material. Por outro lado, um Tubo de laser de CO2 é o cavalo de batalha para materiais orgânicos como madeira, acrílico e couro. Usar a fonte errada, como tentar cortar acrílico transparente com um laser de diodo ou fibra, resultará em má absorção e cortes mal sucedidos. Para peças profissionais, a gestão do Zona de Ação do Calor (ZAC) é fundamental, razão pela qual selecionamos a tecnologia laser específica mais adequada para o substrato.
