リバースエンジニアリングのコア定義と基本原則
精密加工におけるリバースエンジニアリングは、既存の部品やコンポーネントを分析して、その設計を再現し、性能を向上させるか、仕様を記録するプロセスです。前方設計とは異なり、製品をゼロから設計するのではなく、物理的な対象物から始めて、逆方向にデジタルモデルや製造指示を導き出します。.
機械加工におけるリバースエンジニアリングとは何ですか？
- 正確な分析 既存の部品の形状、材料、機能
- 物理データの変換 CADモデリング 複製または改変のため
- ツールの使用例として 3Dスキャン, 座標測定機（CMM）, 、および正確なデータを取得するための手動測定
主要な目的
| 目的 | 説明 |
|---|---|
| 複製 | オリジナルのデータなしで旧式または廃止された部品を再現する |
| 改善 | より良い材料、許容範囲、または機能のために設計を最適化する |
| ドキュメント | 品質管理と将来の利用のために詳細なデジタル記録を作成してください |
前方設計との違い
| 外観 | リバースエンジニアリング | フォワードエンジニアリング |
|---|---|---|
| 出発点 | 既存の物理部品 | コンセプトまたは設計仕様 |
| 目標 | 再現または改善 | ゼロから新しい設計を作成 |
| データソース | 物理的測定とスキャン | エンジニアリング図面とアイデア |
リバースエンジニアリングは、物理部品とデジタル製造のギャップを埋め、メーカーが効率的に合理化できるようにします CNC工具経路生成 および自動化を効率的に統合します。このプロセスは、正確な複製や部品の向上が求められる高精度加工にとって重要です。.

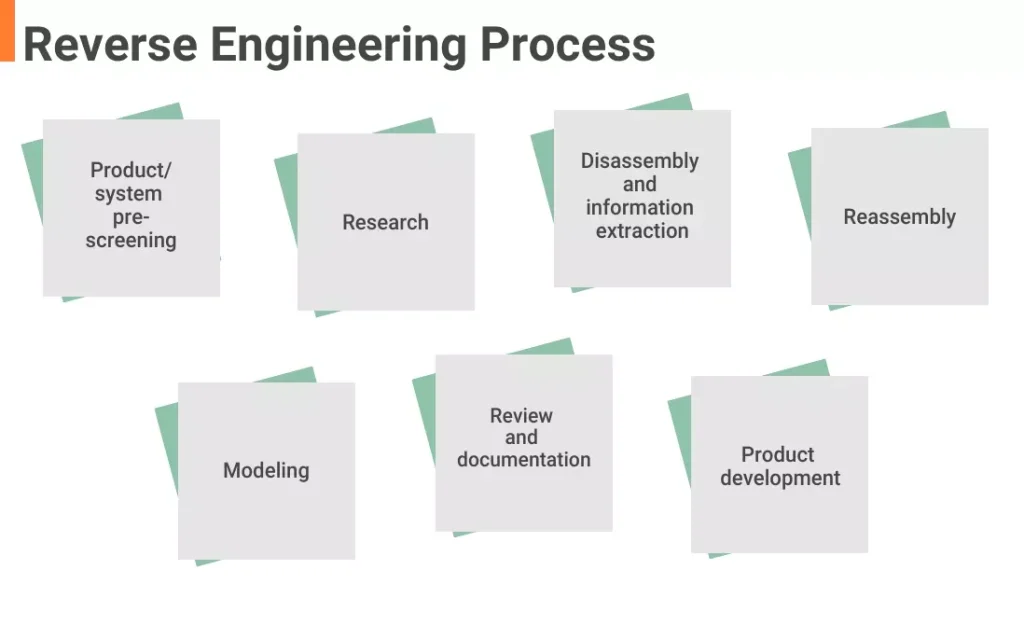

ステップバイステップのリバースエンジニアリングプロセス
リバースエンジニアリングは、部品の徹底的な初期評価から始まります。これには、材料の分析、部品の目視検査、およびその機能の理解が含まれます。これらの詳細を事前に把握することで、データ取得と再構築のステップを導きます。.
次に、正確な測定が重要なデータ取得に進みます。技術には、3Dスキャン、座標測定機（CMM）、およびアクセスが難しい詳細部分の手動測定も含まれます。これらのツールは、部品の形状を表す正確なポイントクラウドデータを収集します。.
取得したデータは、デジタルに再構築されます。スキャナーやCMMからのポイントクラウドは詳細なメッシュに変換され、洗練されてCADモデルに変換されます。このスキャンからCADへのワークフローは、元の部品の信頼性の高いデジタルツインを作成するために不可欠です。.
CADモデルが完成すると、検証と改善が行われます。このステップは、すべての寸法、公差、材料属性が元の仕様と完全に一致していることを保証します。.
最後に、モデルはCNC工具経路を生成して製造に統合されます。これにより、高精度の加工の準備が整い、ミルや旋盤、その他のCNC装置を指示して部品を正確に再現します。複雑なプロジェクトの場合、5軸CNCミリングマシンなどのツールを使用して、製品の品質と精度をさらに向上させることができます。詳細は高度な加工技術の概要をご参照ください。.
この体系的なアプローチにより、リバースエンジニアリングは、精密部品の複製、修理、または改善を効率的に行うための強力なソリューションとなります。.
リバースエンジニアリングに必要な基本的なツールと技術
リバースエンジニアリングは、正確な部品をキャプチャし再現するために適切なツールに大きく依存しています。主要なスキャンハードウェアには、携帯型座標測定機（CMM）アームや高度な3Dスキャナーが含まれます。これらの装置は、複雑な形状や表面を測定して詳細なポイントクラウドデータを収集し、レガシーコンポーネントや廃止された部品の複製に不可欠です。.
ソフトウェア側では、CADモデリングプラットフォームを使用してエンジニアがスキャンデータを編集可能なデジタルツインに変換できる一方、CAMプログラミングは正確なCNC工具経路生成によって設計を製造準備します。高度なスキャンからCADへのワークフローは、このプロセスを効率化し、未加工の3Dスキャンを直接加工可能なCADモデルに変換します。.
品質検査ツールも重要であり、正確な幾何学的寸法と許容差の検証をプロセス全体で提供します。これらの技術は、最終製品が正確な仕様を満たすことを保証し、高精度加工や自動化された加工統合をサポートします。これらのツールにより、メーカーは優れた精度と一貫性で部品を効率的に再現できます。.
高精度加工とCNCの応用
リバースエンジニアリングは、レガシーまたは廃止された部品の複製を可能にし、オリジナルの機器メーカー（OEM）から入手できなくなった部品の再現において重要な役割を果たします。この能力は、 廃止部品の複製 を必要とする産業にとって不可欠であり、完全な再設計なしで機械やシステムをスムーズに稼働させ続けることができます。.
OEMソースなしのカスタム製作はリバースエンジニアリングによって容易になり、工場は特定のニーズに合わせた正確な部品を製造できます。また、 設計最適化 をサポートし、公差の改善、より良い材料の選択、全体的な部品性能の向上を促進し、メーカーに競争優位をもたらします。.
さらに、リバースエンジニアリングは プロトタイプ開発と迅速な反復. を加速させます。物理的な部品をデジタルデータに変換することで、エンジニアは設計を迅速に調整・テストし、本格的なCNC製造に進む前に最適化できます。この効率的なワークフローは、市場投入までの時間を短縮し、特に複雑または高精度のプロジェクトにおいてイノベーションを促進します。 CADモデリング 製造能力を拡大したい方には、リバースエンジニアリングと高度なデジタルツールを組み合わせることで、.
自動化された加工統合 CNC工具経路生成 などのプロセスを強化します。MSマシニングのような企業は、これらのサービスを専門とし、カスタムおよびレガシー部品の製造において最高品質を保証します。リバースエンジニアリングと相性の良いCNCの詳細については、当社の詳細ページをご覧ください。 CNC加工インコネルサービス.
メーカー向けの主な利点
リバースエンジニアリングは、効率と精度を向上させたいメーカーにとって大きなメリットをもたらします。以下はその内容です：
| 利点 | 説明 |
|---|---|
| ダウンタイムの短縮 | 重要な部品を迅速に再現し、生産停止を最小限に抑えます。. |
| コスト削減 | 廃止またはレガシー部品を再現することで、高価な新しい設備を避けることができます。. |
| 高精度化 | 正確な幾何学寸法とともに品質管理を向上させる CADモデリング ことが可能です。. |
| イノベーション支援 | 逆解析を自動加工のワークフローに統合し、設計改善と試作を加速させます。. |
逆解析を活用することで、製造業者はコスト削減と部品の精度向上を図りながら、スムーズな生産ラインを維持できます。このアプローチは、CNC工具経路生成や高精度加工技術と組み合わせることで、継続的なイノベーションを支援します。試作品製造や部品複製の高度な選択肢を探している場合、MSマシニングはこれらのニーズに効率的に対応するカスタム逆解析ソリューションを提供します。.
実例とケーススタディ
逆解析は、自動車や航空宇宙などの業界で重要な役割を果たしています。複雑な旧式部品の再現が必要な場合、3DスキャンやCADモデリングを用いて正確に複製できます。これにより、高価な機械の寿命を延ばし、OEMの交換待ち時間を短縮します。産業用機械では、摩耗や廃止された部品を再現することで、組立ラインの稼働を維持しています。.
MSマシニングでは、多くの精密工場に対して、高精度の部品複製や重要部品のCNC工具経路生成を成功裏にサポートしてきました。スキャンからCADへのワークフローや自動加工の統合における専門知識により、厳しい公差や材料仕様を満たす迅速かつ正確な再構築を実現しています。このアプローチは、オリジナルの設計図なしで試作品製造やカスタム加工を必要とするクライアントにとって非常に価値があります。.
高度な技術と熟練の技術を組み合わせることで、MSマシニングは、レガシー部品の再現において品質と効率を維持しながら、製造業者の課題を克服することを可能にしています。高精度加工を各プロジェクトに統合する方法について詳しくは、当社のウェブサイトをご覧ください。 5軸CNC加工サービス ページ。.
逆解析における潜在的な課題と解決策
高精度部品の逆解析には課題も伴います。一般的な課題の一つは、 複雑な幾何学形状の精度維持. です。複雑な詳細は、3Dスキャンや座標測定機（CMM）で完全に捉えるのが難しい場合があります。これを克服するためには、高解像度のスキャンツールと複数のデータ取得方法を組み合わせることが重要です。例えば、 ポイントクラウドデータ と手動測定を併用して、すべての輪郭を正確に再現します。.
適切な 材料と許容差の選択 も重要な課題です。旧式部品や廃止された部品は、仕様が古くなっていることが多いため、徹底的な 材料分析 正確な機械的特性と寸法を再現することが重要です。これにより、最終的な複製品が意図した条件下で信頼性のある性能を発揮します。.
知的財産（IP）と法的考慮事項は、もう一つの複雑さの層を加えます。部品のリバースエンジニアリングを行う際には、著作権、特許、営業秘密を尊重することが不可欠です。倫理的な最良慣行に従うことは、競争優位のためにコピーするのではなく、修理、メンテナンス、革新のために主にこのプロセスを使用することを意味します。明確なクライアントとの合意と透明性は、法的な落とし穴を避けるのに役立ちます。.
これらの課題に適切な技術、熟練した専門知識、強固な倫理ガイドラインを用いて対処することで、成功し、コンプライアンスを守ることができます。 精密部品の再現. CNC加工や自動化加工に焦点を当てるメーカーにとって、これらのソリューションを採用することは、品質を提供するだけでなく、革新と評判を保護します。.
CNC精密加工とリバースエンジニアリングのサポートについて詳しく知るには、私たちの詳細なガイドをご覧ください。 CNC精密加工.
MS Machiningがリバースエンジニアリングサービスで優れている理由
MS Machiningでは、米国内のメーカーのニーズに合わせた正確なリバースエンジニアリングソリューションの提供を専門としています。高精度加工と先進的なCNC統合を組み合わせることで、複製された部品や試作品が正確な仕様を満たすことを保証します。最先端の3Dスキャンと座標測定機を使用して詳細なポイントクラウドデータを取得し、正確なデジタルツインを作成します。これにより、シームレスな スキャンからCADへの変換 ワークフローとCNC工具経路生成が、設計要件に完全に一致します。.
私たちのクライアント中心のアプローチは、品質と納期を優先し、レガシーまたは廃止された部品を迅速に再現して、元の部品と同じ厳しい公差を維持します。カスタム製造や既存設計の最適化のために、MS Machiningのリバースエンジニアリングサービスは、信頼性の高い高精度の製造ソリューションで製造目標をサポートします。複雑な部品プロジェクトの専門知識については、詳細な 複雑な部品向けCNCフライス加工サービス, 、を参照して、部品を効率的かつ正確に復元する方法をご覧ください。.
