大きな部品のCNC加工が他と異なる理由
CNC加工について考えるとき、「大きい」という意味は通常とはかなり異なる場合があります。では、CNC加工において何が大きな部品とみなされるのでしょうか？一般的には、次のようなものを指します：
| 要素 | 典型的な大部品の閾値 |
|---|---|
| サイズ | いずれかの寸法が6フィート（72インチ）を超える部品 |
| 重量 | 500ポンド（約227kg）以上の部品 |
| 加工範囲 | テーブルの移動範囲が10フィート（約3メートル）を超える機械 |
これらの大きな部品には、標準的なCNC作業を超える専門的な設備と技術が必要です。.
大型精密部品を必要とする産業
大型加工はニッチな分野だけではなく、次のような主要な分野で不可欠です：
- 航空宇宙（翼のスパー、大型胴体部分）
- 石油・ガス（バルブ本体、ポンプハウジング）
- 重機械（ベースフレーム、シャーシ部品）
- エネルギー（風力タービンのハブ、大型ブラケット）
- 防衛・宇宙（衛星マウント、ミサイル部品）
これらの分野に関わっている場合、大型部品の加工には高いリスクが伴うことを理解しているでしょう。.
大きな部品の加工を誤ると、金銭以上のコストがかかる理由
大きな部品のCNC加工でのミスは、単に面倒なだけでなく、コストと時間も多くかかります。次のようなシナリオを想像してください：
- 材料廃棄物： 加工ミスにより2000ポンドの鋳造品を廃棄。.
- スケジュール遅延： 重要な油田バルブ本体の再加工を待つ数週間。.
- フィッティングの問題： 組み立て時に合わない大型部品は高価なダウンタイムを引き起こす。.
- 品質不良： 厳しい公差（±0.0005インチ）が守れず、部品の拒否や顧客の信頼喪失につながる。.
部品が大きくなるほど、トラブルのペナルティも高くなる。だからこそ、実績のある工程と、大型部品の加工を理解した専門家が必要です。.
MSマシニングでは、これらの課題に毎日取り組み、プロジェクトを時間通りかつ仕様通りに進めています。.
大型部品CNC加工の主要な課題
大型部品のCNC加工には、小さな部品にはない独自の課題が伴います。その中でも最大の悩みの一つは 治具とワークホルダー—重くてバランスの悪い部品は、加工中の動きや歪みを防ぐためにしっかりとした支持が必要です。適切な治具がなければ、部品を傷つけたり、公差を満たせなくなるリスクがあります。.
熱膨張もまた難しい問題です。大きな金属部品は切削中に熱で膨張し、寸法が狂ったり 歪み. を引き起こす可能性があります。温度管理とこれらの変化を予測した計画が、正確さを維持するために重要です。.
精度について言えば、±0.0005インチまたはそれ以下の厳しい公差を大きな部品で達成するのは難しいですが、多くの業界では不可欠です。これには慎重な設定、最高級の機械、そして常に監視を行うことが必要です。.
チップ排出と冷却液供給 も深いポケットや複雑な空洞ではより複雑になります。切削屑を効率的に除去し、工具の損傷や表面の欠陥を防ぐ必要があり、冷却液も効果的に工具に届くようにしなければなりません。.
最後に、長いストローク距離を持つ機械で大きな部品を加工する際には、 機械のたわみや振動の問題が生じることがあります. 。わずかなたわみや揺れでも仕上がりを台無しにしたり、規格外に押し込んだりする可能性があるため、これらの影響を最小限に抑えるために特殊な設備と技術が必要です。これらの課題に正面から取り組むことこそ、本物の大物部品CNC加工の専門家を差別化する要素です。.
真の大物部品対応に必要な設備
大きな部品のCNC加工を行うには、大型の作業に適した特殊な設備が必要です。大きなストロークを持つ5軸ガントリミルや水平ボーリングミルは、真の大物対応の基盤です。これらの機械は、数フィート以上の部品を容易に収容できるテーブルサイズと、X、Y、Z軸で10フィートを超える移動範囲を備えています。例えば、20フィート以上の移動距離と40馬力以上の重負荷スピンドルを持つガントリミルは、大型のアルミニウム、鋼、チタンの部品に対して一貫した高精度の切削を保証します。.
機械上のプロービングやインプロセス検査システムは、加工中の厳しい公差を維持するために不可欠です。これらのツールを使えば、部品を機械から取り外すことなく寸法を確認でき、品質管理を効率化し、エラーを減らすことができます。.
材料の取り扱いも重要な要素です。数トンから20,000ポンド以上の容量を持つオーバーヘッドクレーンは、重い部品を安全に持ち上げて配置するために必要です。効率的で安全な取り扱い設備は、ワークピースとオペレーターの両方を保護しながら、作業の流れをスムーズに保ちます。.
さまざまなミリングオプションについて詳しく知りたい場合は、 5軸CNCフライス盤 と 大きな部品の加工に適した 水平ボーリングミルの詳細な概要をご覧ください。.

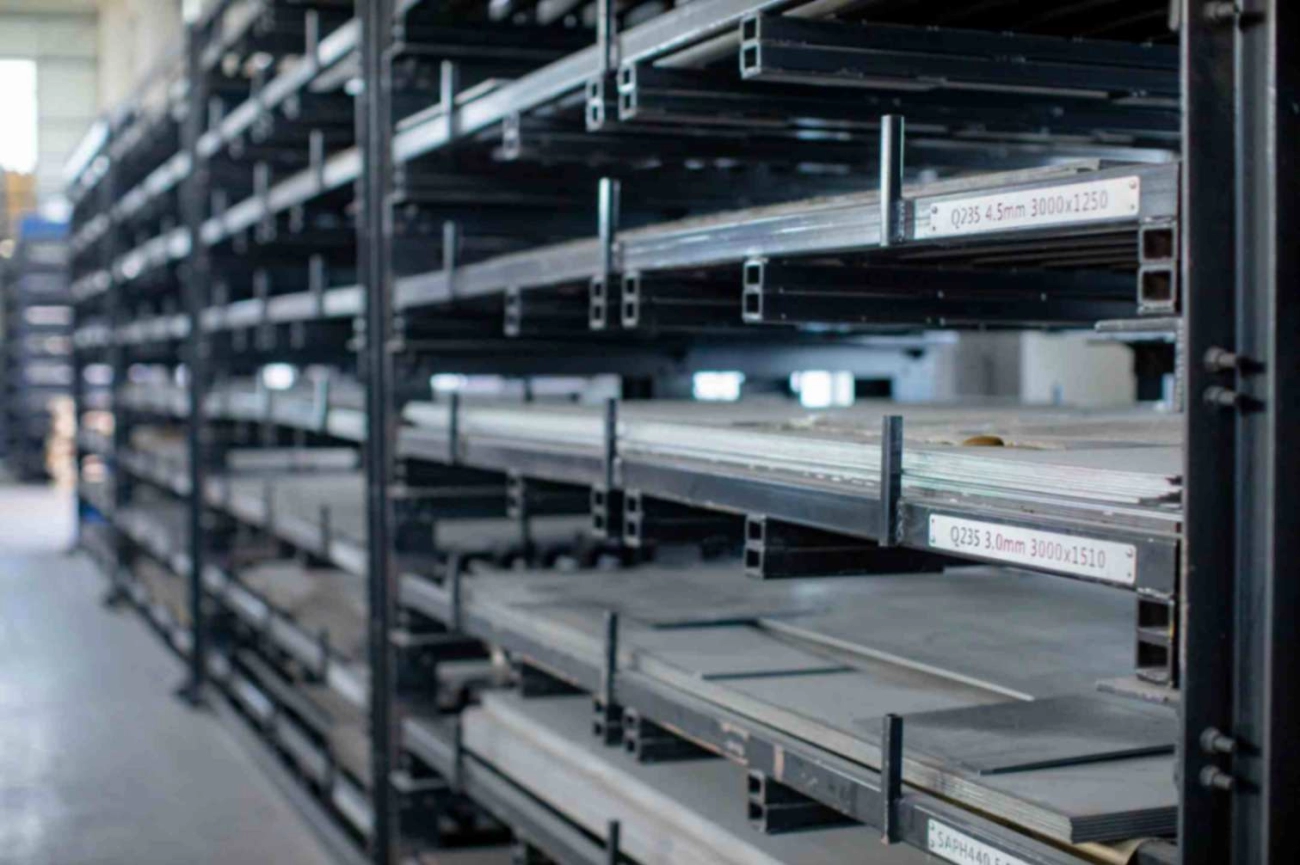

大物CNC加工用の材料の考慮点
大きな部品のCNC加工において、適切な材料の選択は非常に重要です。一般的な選択肢には、強度と重量比の良い6061や7075のアルミニウムグレードがあります。MIC-6やAlcastプレートも、安定性と加工のしやすさから、大型のアルミ加工プロジェクトに好まれます。ステンレスや工具鋼などの鋼合金は、耐久性と耐摩耗性を提供し、重負荷用途に適しています。.
高温や特殊な材料を必要とする産業では、チタンやインコネルは優れた強度と耐腐食性を持ちますが、加工の難しさから専門的な工具と技術が必要です。大きな部品を扱う場合、鋳造品、ホッグアウト、溶接構造の選択は加工工程に大きな影響を与えます。鋳造品はほぼネットシェイプを実現しますが、仕上げに多くの手間がかかることがあります。ホッグアウトは、ソリッドブロックから始めて公差をより細かく制御でき、溶接構造と加工を組み合わせることで設計の柔軟性が得られますが、正確な固定と位置決めが必要です。.
これらの材料の特性を理解することで、最終的な大きなCNC加工部品が性能、コスト、リードタイムの期待に沿うことを確実にします。航空宇宙やその他の高精度産業では、大型のアルミニウム加工や特殊合金に熟練した工場と提携することが重要です。.
材料の準備や仕上げについて詳しく知りたい場合は、陽極酸化処理やその他の処理が加工後の性能向上にどのように寄与するかをご覧ください。.
設計・エンジニアリングのベストプラクティス（大物部品のDFM）
CNC加工用の大きな部品を設計する際には、サイズと強度、精度のバランスを取る必要があります。MSマシニングでは、剛性を犠牲にせずに軽量化を図り、製造過程や最終用途での管理性と構造的な堅牢性を維持することに重点を置いています。.
主なポイントは次の通りです：
- 薄壁や深いポケットを避ける。. これらの特徴は、切削中の振動やたわみを引き起こし、精度や工具寿命に影響を与える可能性があります。.
- 適切なデータポイントを選択し、幾何公差（GD&T）を使用してください。. オーバーサイズの部品は、組み立て時の一貫性と適合性を確保するために、慎重に定義された基準点が必要です。.
- 最初から加工性を考慮した設計を行います。. 当社のエンジニアは、大型部品の見積もりを詳細にレビューし、潜在的な問題を早期に発見し、材料選択について助言し、サイクルタイムと品質を向上させる設計の微調整を推奨します。.
お客様と密接に連携し、大型CNC加工に最適化された設計を実現し、部品が良好に機能し、大型工作機械の現実的な制約内に収まるようにします。.
大型部品の精密加工に関する詳細な情報については、当社のエンジニアリングプロセスが業界標準とCNCフライス加工の専門知識に沿っています。アルミニウムや複雑な合金を含むプロジェクトの場合、当社の アルミニウム加工部品メーカー 能力が高品質な成果をサポートします。.
大型部品の品質保証と検査

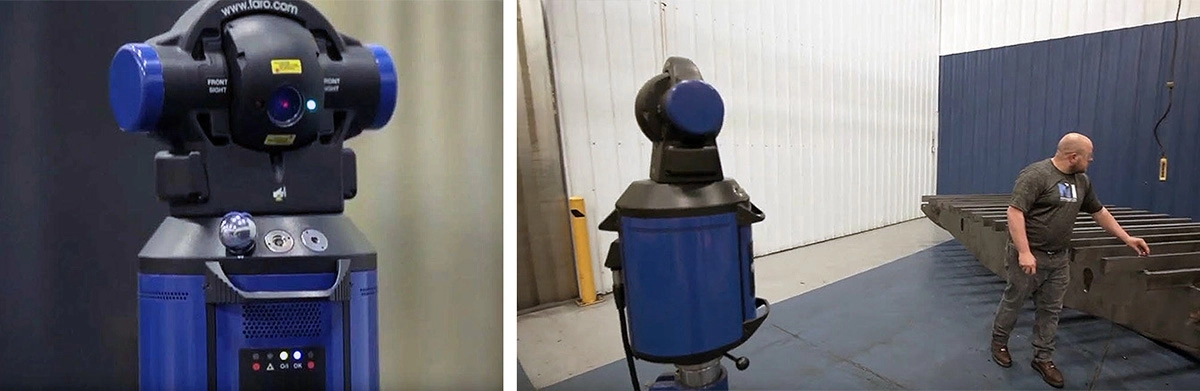

大型部品のCNC加工を行う際には、厳しい公差と業界標準を満たすために品質保証が重要です。10フィートから20フィートの範囲を持つ座標測定機（CMM）やレーザートラッキングシステムを使用して、オーバーサイズの部品の寸法を正確に検証します。これにより、最大の部品でも±0.0005インチという非常に高い精度を維持できます。.
当社の検査プロセスには、全生産前にすべての重要な特徴と公差を確認する徹底的なファーストアーティクル検査（FAI）が含まれます。AS9100およびISO 9001の品質管理プロトコルを厳守し、一貫性と信頼性を確保しています。.
高度な設備と厳格な品質システムを組み合わせることで、航空宇宙、自動車、石油・ガスなどの demanding industries に信頼できる精密加工を提供します。インコネルやステンレス鋼などの特殊材料についても、専門の検査工程を組み込み、カスタム大型機械加工部品において最高の品質基準をサポートします。詳細については、当社の インコネル加工サービス と ステンレス鋼研磨サービス.
事例紹介 – MS Machiningによる実際の大型部品加工
MS Machiningでは、当社の専門知識と本物の大型部品加工能力を示すさまざまな大型部品CNC加工プロジェクトに取り組んできました：
- 15フィートの航空宇宙用ウィングスパー – 7075アルミニウムから加工されたこのウィングスパーは、航空宇宙基準を満たすために極めて高い精度と厳しい公差を必要としました。当社の大型5軸加工により、全長にわたって一貫した品質を確保しました。.
- 8,000ポンドの油田バルブ本体 – この巨大な4140 HT鋼のバルブ本体は、複雑な形状と重い加工工程を伴いました。水平ボーリングミルサービスと高度な治具を組み合わせて、この頑丈な大型部品の精度を維持しました。.
- 12フィートの衛星アンテナマウント – チタンから作られたこの部品は、正確な精度と表面仕上げを要求されました。当社の大型チタン加工能力とマシン上のプロービングにより、すべての詳細が顧客の仕様を満たすことを保証しました。.
- 重機基礎フレーム 鋳鉄のブランクから始まり、この大型溶接組立ての機械加工プロジェクトは、耐久性があり高精度の重機用ベースフレームに仕上げられました。機械のたわみと振動を管理することが成功の鍵でした。.
これらの例は、MSマシニングが厳しい業界において重厚で高精度なCNC大型部品加工を対応できる能力を示しています。大きな部品の加工ニーズに信頼できるサービスが必要な場合は、私たちの経験と設備を信頼してお任せください。.
高精度部品の迅速なCNC加工能力の詳細については、こちらをご覧ください 高速CNC加工の速度と精度を必要とする用途.
大型CNC加工のリードタイムと価格設定要因
大きな部品のCNC加工において、コストとリードタイムはいくつかの重要な要素によって影響を受けます。部品のサイズと複雑さは、自然に加工時間、工具の必要性、セットアップに影響します。チタンやインコネルのような重い材料は、加工の難易度とサイクルタイムを増加させ、一方で厳しい公差は追加の検査や調整を必要とし、コストを押し上げます。.
大型CNC加工プロジェクトの標準的なリードタイムは、範囲内で異なります。 4週間から12週間, 部品の複雑さ、材料の入手状況、現在の工場の作業量によって異なります。より大きく、複雑な部品は通常、その期間の後半に位置し、特に複数のセットアップや特殊な仕上げ工程が関わる場合は長くなる傾向があります。.
手に入れるために 24〜48時間以内に確定価格を提示します, 詳細なCADファイル、重要な許容差を示す明確な図面、そしてエンジニアリングノートを事前に提供します。MSマシニングでは、迅速な見積もりプロセスにより、待たされることなく、予算と納期について最初から明確に理解できるようになっています。.
精密大型部品のコストドライバーについて詳しく知りたい場合は、こちらのインサイトをご覧ください 特定の質感やクライアントが求める保護コーティングを実現するために 価格に影響を与えることがよくあります。.
専門店を選ぶべき時と汎用CNC工場を選ぶべき時
大型部品のCNC加工には、大きな機械だけではなく、専門知識、適切な設備、そして大型部品に合わせた工程が必要です。こちらがその内容です。 警告サイン 現在の店舗は大型部品の作業に対応していない可能性があります。
| あなたのショップが大型部品に対応できる準備ができていない兆候 | なぜ重要か |
|---|---|
| 制限された機械の移動範囲または低出力のスピンドル | 大きくて重い部品を扱えない |
| 重負荷用の治具や材料運搬装置の不足 | 部品の動きや損傷のリスク |
| 大きな範囲での厳しい公差に関する経験不足 | 精度の低さとフィット問題 |
| 機械上での検査やプロービングの能力が最小限 | 品質検査の遅延や見逃し |
| 小規模な作業の優先順位付けによるスケジュールの調整困難 | リードタイムの長期化と納期遅れ |
選択する 専門の大型部品加工会社 明確な利点をもたらす：
- 本格的な大型フォーマットの5軸加工 および大きく複雑な形状に対応した横型ボーリングミル
- 厳しい公差を維持するための熱歪みと振動制御の専門技術
- クレーンや広々とした工場設備を備えた専用の材料運搬システム
- 長距離測定機やレーザートラッカーなどの社内品質保証体制
- 経験豊富なプロジェクト管理によるより速く信頼性の高いリードタイム
定期的に必要とする場合 大型部品の精密加工 or 大型コンポーネントの加工 航空宇宙、重機、油田産業向けに、MS Machiningのような専門業者と提携することでリスクを軽減し、やり直しを削減し、一貫した高品質な結果を保証します。.
大型部品の加工場所を決める際は、能力、品質、信頼のバランスが重要です。現在の業者がこれらすべてを満たしていない場合は、切り替えの時です。.
MS Machiningでの大型加工の始め方
MS Machiningで大型部品のCNC加工プロジェクトを始めるのは簡単でわかりやすいです。期待できることは次のとおりです：
- 見積もり依頼： 即時見積もりフォームを使って部品の詳細を送信してください。図面、3Dモデル、材料仕様など、提供する情報が多いほど、見積もりは迅速かつ正確になります。.
- 対応ファイル形式： STEP、IGES、SolidWorks、DXFなどの一般的なCADファイル形式に対応しています。フォーマットに不安がある場合は、お気軽にお尋ねください。案内いたします。.
- 秘密保持契約（NDA）と機密保持： 設計図面の保護は最優先事項です。知的財産を安全に保つために、NDAに署名することも喜んで承ります。.
- 見積もりの確認とフォローアップ： 当社のエンジニアチームは、特に大型部品について、すべての見積もりを詳細にレビューし、潜在的な設計や製造の課題を特定します。.
- 明確なコミュニケーション： 見積もりを承認後、プロジェクトのタイムラインを設定し、精密CNC加工部品が納品されるまで密に連絡を取り続けます。.
大型CNC加工部品についてご相談の準備はできましたか？今すぐご連絡いただき、24〜48時間以内に確定した価格とリードタイムをお知らせします。.
CNC加工の仕組みについて詳しく知りたい方は、こちらの詳細ガイドをご覧ください： CNC加工の仕組み.
