Vous hésitez entre Injection prototype par moulage vs usinage CNC pour votre prochaine fabrication ?

Prendre la mauvaise décision ici ne retarde pas seulement votre calendrier — cela peut épuiser votre budget avant même d'atteindre la production.

En tant que partenaire de fabrication gérant des projets complexes, aérospatiale et industrie médicale nous voyons des équipes d'ingénierie lutter avec cette décision quotidiennement. La vérité est qu'il n'existe pas de processus « meilleur » unique — seulement le processus adapté à votre volume, tolérances, et à l'étape de développement.

Dans ce guide, vous allez obtenir une analyse objective, comparative de ces deux méthodes de prototypage rapide. Nous couvrirons les comparaisons de coûts, conception pour la fabricabilité (DFM), et comment précisément déterminer le point d'équilibre pour votre projet.

Allons-y sans plus attendre.

Comprendre les processus : Subtractif vs. Formatif

Chez MS Machining, nous abordons le développement de produit en distinguant d'abord deux philosophies fondamentales de fabrication : subtractive et formative. Choisir la bonne voie dès le départ évite des retards coûteux et garantit que votre méthodes de prototypage rapide s'aligne avec vos objectifs de production finale.

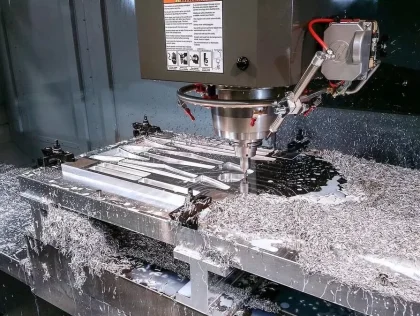

Usinage CNC (Substitutif)

Nous considérons Prototype d'usinage CNC la production comme un processus de révélation. En commençant par un bloc solide de matériau — généralement de l'acier, un alliage d'aluminium ou de l'acier inoxydable — nous utilisons des outils de haute précision pour enlever l'excès. En utilisant nos centres d'usinage 4 axes et 5 axes, nous pouvons réaliser des géométries complexes en retirant la matière couche par couche. Cette méthode est purement soustractive, ce qui signifie que la pièce finale est découpée directement dans la matière brute sans besoin de moules.

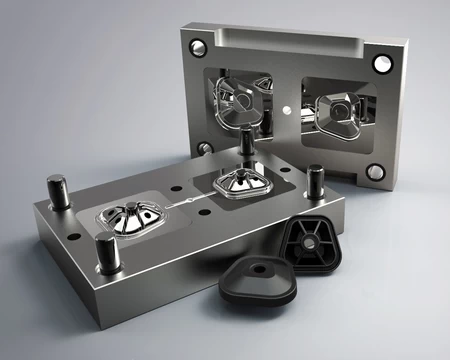

Prototype de moulage par injection (Formatif)

En revanche, moulage par injection de prototype (y compris le Moulage par injection métallique et la Fonderie sous pression) est un processus formatif. Cela implique de créer une cavité — souvent en utilisant un outillage rapide en aluminium ou en acier doux — et d'injecter un matériau fondu pour former la pièce. Cette méthode construit le composant dans sa forme finale plutôt que de le découper.

Comparaison des forces clés

Lorsque nous conseillons nos clients sur le choix du processus de fabrication, nous nous concentrons sur ces distinctions fondamentales :

• Usinage CNC : Nécessite aucun investissement initial en outillage, ce qui nous permet de commencer à couper des pièces immédiatement. Elle offre une flexibilité incroyable pour les modifications de conception.
• Moulage par injection : Fournit des pièces avec des propriétés proches de la production et des structures de grain cohérentes. Bien qu'il nécessite la création initiale d'outillage, il offre une représentation réaliste des composants finalisés en série.

Comparaison directe : Les compromis

Choisir entre Prototype d'usinage CNC les flux de travail et le moulage par injection ne concernent pas seulement la préférence ; il s'agit d'équilibrer la rapidité, le budget et les exigences physiques. Chez MS Machining, nous voyons comment ces deux aspects distincts méthodes de prototypage rapide impactent les cycles de développement produit chaque jour. Voici comment ils se comparent.

Analyse du délai de livraison

Le temps est souvent la contrainte la plus importante dans le développement. usinage CNC est le grand gagnant en termes de rapidité. Étant un processus soustractif, nous pouvons prendre un fichier CAO et commencer à couper le matériau presque immédiatement. Pour les projets urgents, nous pouvons livrer des pièces métalliques fonctionnelles en quelques jours.

En revanche, moulage par injection de prototype nécessite la création d’un outil de moule avant la production d’une seule pièce. Même avec un outillage rapide utilisant de l’aluminium ou de l’acier doux, la mise en place prend généralement de 1 à 6 semaines selon la complexité. Si vous avez besoin de pièces la semaine prochaine pour respecter une échéance, l’usinage est la seule option viable.

Répartition des coûts : initial vs. par pièce

La décision financière dépend généralement du volume.

• Usinage CNC : A des coûts initiaux très faibles car il n’y a pas de moule à fabriquer. Cependant, le temps machine et la main-d'œuvre nécessaires pour chaque unité maintiennent le coût par pièce plus élevé et relativement stable, quel que soit le volume.
• Moulage par injection : Require un investissement initial important pour l’outillage. Cependant, une fois l’outil fabriqué, le prix par unité diminue considérablement. Cela le rend idéal pour la fabrication en faible volume une fois qu’un certain seuil de quantité est dépassé.

Tolérances et précision réalisables

Lorsque l’usinage avec tolérances serrées est non négociable, le CNC est supérieur. Nos centres de précision peuvent régulièrement respecter des tolérances de ±0,001″ (0,025mm) ou mieux, garantissant des ajustements précis pour des assemblages complexes. Le moulage maintient généralement des tolérances plus lâches (±0,003″–0,005″) en raison du retrait du matériau lors du refroidissement. Pour des composants de haute précision, nous recommandons souvent de rester sur l’usinage ou d’utiliser des opérations post-usinage sur des pièces moulées.

Fidélité du matériau et finition

L’usinage CNC conserve l’intégrité structurelle du matériau brut d’origine. Que nous travaillions avec de l’acier ou que nous fournissions services d'usinage CNC d'alliages, la structure du grain reste cohérente, offrant une résistance prévisible. Le moulage par injection implique de faire fondre et de re-solidifier le matériau, ce qui peut introduire des lignes de flux, des marques d’affaissement ou des contraintes internes si la conception n’est pas optimisée.

Matrice de comparaison rapide

Caractéristique	Usinage CNC (Substitutif)	Prototype de moulage par injection (Formatif)
Délai de livraison	Rapide (Jours)	Plus lent (1–6 semaines)
Coût initial	Faible (programmation et configuration uniquement)	Élevé (investissement en outillage requis)
Coût par pièce	Élevé (consommation de temps)	Faible (cycles rapides)
Tolérances	Serré (±0,001″)	Standard (±0,003″–0,005″)
Volume idéal	1–100 pièces	100–5 000+ pièces
Finition de surface	Marques usinées (lissables)	Lisse (dépend de la finition du moule)

Point clé à retenir : Si vous êtes en phase de conception précoce avec de faibles quantités, le comparatif de coûts entre CNC et moulage par injection favorise fortement l'usinage. Une fois la conception figée et les volumes augmentent, l'investissement dans l'outillage de moulage commence à porter ses fruits.

Quand choisir l'usinage CNC

Chez MS Machining, nous recommandons l'usinage CNC comme premier choix lors des premières étapes du développement de produit. Lorsque votre conception est encore en évolution, le processus soustractif offre une flexibilité inégalée. Contrairement au moulage, qui nécessite la fabrication d'outillages coûteux, un Prototype d'usinage CNC commence avec un bloc solide de matériau et enlève l'excès. Cela nous permet de modifier le fichier CAO et de produire une pièce révisée immédiatement, ce qui en fait l'un des processus les plus agiles méthodes de prototypage rapide disponibles.

Scénarios idéaux pour la fabrication soustractive

Nous constatons que l'usinage CNC offre le meilleur retour sur investissement lorsque les volumes de production sont faibles — généralement entre 1 et 100 unités. À ce volume, le coût de la fabrication d'un moule pour l'injection ou la fonderie ne peut pas être amorti efficacement. Le CNC élimine les coûts initiaux d'outillage, vous permettant d'allouer votre budget à l'affinement du design plutôt qu'au paiement de moules qui pourraient devenir obsolètes après une seule révision.

Pour les projets nécessitant des géométries complexes ou des caractéristiques multi-faces, nos les services d'usinage CNC 4 axes offrent la capacité de produire des pièces complexes sans les contraintes de conception souvent imposées par le processus de moulage, telles que les angles de tirage ou l'épaisseur de paroi uniforme.

Checklist de décision : CNC vs. Moulage

Utilisez le tableau ci-dessous pour déterminer si votre projet correspond aux forces de l'usinage CNC :

Facteur	Pourquoi choisir l'usinage CNC ?
Volume	Idéal pour la fabrication en faible volume (1–100 pièces).
Tolérances	Atteint des tolérances extrêmement strictes (±0,001″) supérieures à la plupart des moulages standards.
Matériau	Utilise des matières premières de qualité production (aluminium, acier, inoxydable) pour des pièces métalliques entièrement fonctionnelles.
Délai de livraison	Délai d'exécution le plus rapide (jours) puisqu'il n'y a pas de délai de mise en place d'outillage.
Risque	Risque financier faible ; aucun capital immobilisé dans l'outillage dur lors d'une demande de marché incertaine.

Mitigation des risques dans le développement de produit

Choisir l'usinage CNC agit comme un filet de sécurité lorsque la demande du marché est incertaine. En produisant une petite série de pièces de haute fidélité, vous pouvez effectuer des tests fonctionnels et une validation du marché avant de vous engager dans l'investissement important de Injection métallique (MIM) ou d'outillage de fonderie. Cette approche garantit que lorsque vous passez à la production de masse, votre conception est figée, testée et optimisée pour la fabrication.

Quand choisir le moulage par injection de prototypes

Chez MS Machining, nous recommandons de passer à moulage par injection de prototype—plus précisément à des procédés comme le moulage par injection de métal (MIM) ou la coulée sous pression—lorsque votre projet dépasse la phase de concept initiale et nécessite des tests de type production. Ce processus est la solution idéale pour la fabrication en faible volume lorsque vous devez valider le processus de fabrication lui-même, et pas seulement la géométrie de la pièce. Contrairement à l'usinage CNC, qui enlève de la matière, le moulage garantit que vos prototypes présentent les lignes de flux, la structure du grain et les propriétés physiques exactes du composant final produit en série.

Nous conseillons généralement aux clients de passer au moulage lorsque les quantités atteignent la fourchette de 100 à plus de 5 000 pièces . À ce volume, l'économie bascule ; le coût initial de création d'un moule est amorti sur l'ensemble du lot, ce qui réduit considérablement le prix par unité par rapport à l'usinage de chaque pièce individuellement. Cette méthode sert également d'excellent pont vers la production complète, vous permettant d'utiliser un outillage en aluminium ou en acier doux pour obtenir des pièces plus rapidement et à moindre coût pendant que les moules de production durs sont en cours de découpe.

Critères de décision pour passer au moulage

Facteur	Pourquoi choisir le moulage ?
Volume	Idéal pour quantités moyennes (100–5 000+) où les économies par pièce justifient les coûts d'outillage.
Complexité	Idéal pour les pièces avec des détails complexes, des parois minces ou des géométries internes difficiles à services d'usinage CNC atteindre.
Cohérence	Garantit un comportement et des dimensions identiques des matériaux sur des milliers d'unités.
Finition de surface	Permet d'obtenir des textures et des finitions spécifiques directement à partir du moule avec un post-traitement minimal.

Pour les pièces nécessitant des composants métalliques de haute précision, nos Injection métallique (MIM) capacités permettent des géométries complexes qui seraient coûteuses à usiner. Cependant, gardez à l'esprit que les pièces moulées nécessitent souvent des opérations secondaires pour respecter des tolérances strictes. Nous utilisons fréquemment la post-traitement pour les pièces moulées et coulées afin de garantir que les dimensions critiques finales répondent aux normes strictes requises par des industries telles que l'aérospatiale et la médicale.

Le point de rentabilité en volume : faire la transition

Décider quand passer de l'usinage au moulage est l'une des décisions financières les plus critiques dans le développement de produits. Nous constatons généralement que le seuil de volume de rentabilité se situe entre 500 et 5 000 unités, en fonction fortement de la géométrie et du matériau de la pièce. Pour la fabrication en faible volume, la CNC reste le roi de l'efficacité des coûts car vous évitez le coût initial élevé des outillages. Cependant, à mesure que votre quantité de commande augmente, le coût unitaire inférieur du moulage commence à compenser cette dépense initiale d'outillage.

Facteurs influençant la transition

Le moment précis pour passer n'est pas seulement une question de quantité ; cela dépend de variables spécifiques au projet. Chez MS Machining, nous analysons plusieurs facteurs clés pour vous aider à faire le bon choix du procédé de fabrication:

• Complexité des pièces : Les pièces complexes nécessitant un travail étendu en 5 axes sont coûteuses à usiner individuellement. Le moulage gère la complexité sans ajouter de temps de cycle significatif.
• Dureté du matériau : Les matériaux plus durs comme l'acier inoxydable prennent plus de temps à couper, rendant la transition vers le Moulage par Injection Métallique (MIM) ou la Coulée sous Pression viable à des volumes plus faibles.
• Taille de la pièce : Les pièces plus grandes nécessitent des moules massifs, ce qui repousse le point de rentabilité plus haut. Les pièces plus petites justifient souvent l'outillage plus tôt.
• Stabilité du design : Si le design est encore en évolution, restez à l'usinage. Modifier un moule en acier est bien plus coûteux que de mettre à jour un fichier CAO.

Stratégies hybrides et analyse des coûts

Une approche intelligente pour la gestion des risques est une stratégie hybride. Nous suggérons souvent de commencer par usinage de production CNC pour la première phase pilote de 100 à 500 unités. Cela vous permet de mettre sur le marché ou sur la ligne d'assemblage des pièces métalliques fonctionnelles immédiatement tout en validant la conception. Une fois la conception verrouillée et la demande prouvée, nous passons à l'outillage définitif pour la production en série.

Lors du calcul du coût total de possession, regardez au-delà du prix unitaire. Vous devez prendre en compte le risque de reprise. Si vous coupez un moule trop tôt et que la conception échoue aux tests, le coût de la re-fabrication peut détruire votre budget. Utiliser la CNC comme étape intermédiaire garantit que lorsque vous passez enfin à l'outillage, votre investissement est sécurisé.

Considérations de conception pour une transition fluide (DFM)

Passer d'un prototype usiné à une pièce moulée en série n'est pas toujours une opération simple de copier-coller. Chez MS Machining, nous voyons souvent des conceptions qui fonctionnent parfaitement sur nos centres CNC 5 axes mais rencontrent de gros obstacles lors de la transition vers le Moulage par Injection Métallique (MIM) ou la coulée sous presse. En appliquant Conception pour la Fabricabilité (DFM) les principes dès le début du cycle de développement et de fabrication du produit permet d'économiser un temps considérable et des coûts de re-ingénierie.

Optimisation des conceptions pour la scalabilité

Alors que Prototypes usinés en CNC permettent une liberté géométrique incroyable, mais les processus de moulage nécessitent une stricte conformité aux lois de la physique pour le flux de matériau et l’éjection. Pour assurer une montée en échelle sans problème, notre équipe d'ingénierie recommande d’aborder ces facteurs dès la phase initiale de conception :

• Angles de tirage : Les outils CNC coupent verticalement, ce qui signifie que les murs peuvent être parfaitement droits. Cependant, les pièces moulées nécessitent une légère inclinaison (tirage) pour se libérer de l’outil. Ajouter des angles de tirage dès le départ évite les refontes ultérieures.
• Épaisseur de paroi uniforme : L’usinage CNC peut creuser des sections épaisses ou fines sans discrimination. En moulage, des parois inégales entraînent des incohérences de refroidissement et des défauts. Visez une épaisseur uniforme pour éviter les marques de retrait et la déformation.
• Sous-dégagements : Nos machines à 5 axes gèrent facilement les sous-découpes, mais en moulage, ces caractéristiques nécessitent des sliders et des élévateurs complexes, ce qui augmente le coût de l’outillage. Simplifiez la géométrie autant que possible pour réduire la complexité du moule.
• Rayons d’angles : Les angles internes pointus sont faciles pour certains opérations d’usinage mais causent des concentrations de stress et des problèmes de flux en moulage. Ajouter des rayons généreux améliore le flux de matériau et la résistance de la pièce.

Garantir que votre conception maintient les normes de qualité en coulée d’acier inoxydable et en usinage CNC pendant cette transition est crucial pour la performance fonctionnelle. En anticipant ces contraintes, nous vous aidons à faire le pont entre un prototype fonctionnel et un composant prêt pour la production sans sacrifier la qualité.

Applications concrètes et exemples industriels

Lorsque vous êtes profondément impliqué dans la fabrication et le développement de produits, voir comment ces processus se déroulent sur le terrain clarifie le choix. Nous observons des schémas distincts dans la manière dont les ingénieurs déploient Prototype d'usinage CNC des stratégies versus la fabrication de solutions dans des industries à enjeux élevés.

Dispositifs Médicaux : Précision vs. Volume

Dans le secteur médical, le processus est dicté par la criticité et le volume de l’application.

• Usinage CNC : Idéalement adapté pour des implants personnalisés et des instruments chirurgicaux où des tolérances strictes (±0,001″) sont non négociables. Nous utilisons fréquemment services de fabrication de précision CNC pour des composants de haute précision comme les analyseurs de gaz sanguin, où la fiabilité du stock en métal solide est primordiale.
• Moulage par injection : La référence pour les dispositifs jetables en grande quantité ou les composants de boîtier standardisés une fois le design figé.

Aérospatiale et Automobile : Intégrité Structurelle

Les exigences pour méthodes de prototypage rapide dans l’aérospatiale diffèrent largement de celles des biens de consommation.

• Prototypes Structurels : Les ingénieurs s’appuient sur l’usinage CNC pour découper des pièces à partir de blocs solides d’aluminium ou de titane afin de tester l’intégrité structurelle sous de vraies charges.
• Composants Légers : Pour des assemblages complexes nécessitant des propriétés matérielles cohérentes, nous tirons parti de notre expérience en tant que fabricant de composants d'usinage aéronautique pour fournir des pièces usinées en 5 axes répondant aux normes rigoureuses de la défense et de l’espace.

Assurer la Qualité dans les Assemblages Complexes

Que ce soit un prototype unique ou une série de 5 000 unités, le contrôle qualité est la colonne vertébrale de notre opération. Notre installation emploie une ligne de contrôle qualité à triple couche, garantissant que chaque pièce usinée ou moulée répond aux spécifications exactes requises pour la fabrication en faible volume. Ce niveau de rigueur est essentiel lors de la transition d'un prototype fonctionnel à un produit final prêt pour le marché.

FAQ : Usinage CNC vs Moulage par injection pour prototypes

L'usinage CNC est-il toujours moins cher que le moulage par injection pour les prototypes ?

Pour de petites quantités, la réponse est presque toujours oui. Étant donné que Prototype d'usinage CNC la production est un processus soustractif, nous n'avons pas besoin d'investir du temps et de l'argent dans la fabrication d'un moule dès le départ. Vous payez le matériau et le temps machine. Si vous n'avez besoin que de 1 à 50 pièces pour des tests d'ajustement et de fonctionnement, l'usinage CNC est le choix le plus économique. Moulage par injection pour prototypes ne devient rentable que lorsque le volume augmente suffisamment pour amortir le coût élevé de l'outillage en métal sur des milliers d'unités.

Puis-je utiliser le même fichier CAD 3D pour l'usinage CNC et le moulage par injection ?

Vous pouvez utiliser le même fichier de base, mais vous devrez probablement faire des ajustements pour choix du procédé de fabrication. Notre Services d'usinage CNC pour composants complexes peut gérer les sous-ensembles et les angles vifs qui sont impossibles ou très coûteux à mouler. Inversement, si vous passez au moulage, vous devez mettre à jour la conception pour inclure des angles d'éjection (pour que la pièce sorte du moule) et assurer une épaisseur de paroi uniforme afin d'éviter les marques de retrait. Il est judicieux de concevoir en pensant à la méthode de production finale, mais le fichier de prototype reste souvent légèrement différent.

Combien de pièces faut-il pour que le moulage par injection en vaille la peine ?

Le point de rentabilité se situe généralement entre 100 et 500 unités, en fonction de la complexité de la pièce et du matériau. Pour la fabrication en faible volume en dessous de ce seuil, l'usinage CNC offre un meilleur rapport qualité-prix et plus de flexibilité. Une fois que vous dépassez les centaines ou milliers, le coût par unité du moulage par injection chute considérablement, ce qui en fait l'option supérieure pour la montée en échelle.

Quel processus est le plus rapide pour une commande de prototype urgente ?

L'usinage CNC est le leader en vitesse pour obtenir les premières pièces en main. Parce qu'il n'est pas nécessaire de fabriquer un moule, nous pouvons charger vos données CAD dans notre fraiseuse CNC 4 axes et commencer à couper le matériau presque immédiatement. Le moulage par injection nécessite un délai de plusieurs semaines juste pour fabriquer l'outillage avant qu'une seule pièce ne puisse être produite. Si la rapidité est votre priorité pour un modèle conceptuel, l'usinage CNC est la solution.
