Вы, вероятно, знаете, что выбор между металлом, впрыскиваемым в форму, обработанным, или отлитым деталями — это не только о геометрии…
Это о финансовых результатах.
Сделайте правильный выбор, и вы легко масштабируете производство с идеально допуски.
А если выберете неправильно? Тогда вы застрянете на дорогом инструменте для детали, которая не прошла контроль качества.
Я видел, как инженеры мучаются из-за точек безубыточности между MIM и ЧПУ в течение многих лет.
В этом руководстве мы устраним шум.
Мы сравним структурную целостность, сроки выполнения, и точно определим, когда финансово оправдано переключение процессов.
Давайте приступим к работе.
Объяснение технологии Metal Injection Molding (MIM)
Когда инженеры сталкиваются с проблемой литья металла под давлением или механической обработки или отливки Металлоинжекционное формование (MIM) часто становится предпочтительным выбором для сложных компонентов в больших объемах. В MS Machining мы используем этот процесс, чтобы объединить свободу дизайна пластиковой инжекции и прочность металла.
Понимание науки: состав сырья
Процесс начинается с уникальной смеси, известной как сырье. Мы соединяем мелкие металлические порошки — такие как нержавеющая сталь или титан — с термопластичным связующим веществом. Эта смесь позволяет нам вводить металл в форму с той же легкостью и сложностью, что и пластик, создавая “зелёную деталь”, которая сохраняет заданную геометрию, но не обладает окончательной прочностью.
Фаза спекания: достижение высокой плотности
После формовки деталь проходит этап удаления связующего и спекания. В этот критический момент связующее удаляется, а деталь нагревается почти до точки плавления. Металлические частицы сливаются вместе, в результате чего получается окончательный компонент с 96%–99% плотностью. Это обеспечивает механические свойства, сопоставимые с коваными материалами, значительно превосходя структурную целостность традиционных литых деталей.
Идеальные случаи использования MIM
MIM не является универсальным решением; он занимает определённую нишу в производстве. Мы рекомендуем этот процесс, особенно когда ваш проект соответствует следующим критериям:
- Размер детали: Маленькие, сложные компоненты, обычно весом менее 100 г.
- Объем: Производственные серии в больших объемах, обычно начиная с 5 000+ единиц в год.
- Сложность: Геометрии с тонкими стенками, внутренними резьбами или выемками, которые было бы невозможно или слишком дорого обрабатывать механически.
Компромиссы: инструментальное оснащение и размеры
Хотя MIM обеспечивает невероятную точность, прозрачность в отношении его ограничений крайне важна. Основной недостаток — высокие первоначальные затраты на инструментальное оснащение, что требует значительных первоначальных инвестиций, аналогичных пластиковым формам для литья под давлением. Кроме того, у процесса есть ограничения по размеру; крупные детали склонны к деформации во время спекания, что делает литье по инвестиционной технологии или ЧПУ-обработку лучшими альтернативами для громоздких компонентов.
Обработка на ЧПУ: точность и скорость
При выборе между металлическими формами для литья и обработкой или литьем ЧПУ-обработка остается безусловным лидером по точности. В отличие от формовки, которая основана на заполнении полости, это вычитание. Мы начинаем с твердого блока заготовки и вырезаем окончательную геометрию. Этот процесс обеспечивает отличные свойства материала, поскольку мы режем из плотных кованых металлов, а не полагаемся на спекание порошков или охлаждающие потоки.
Достижение точных характеристик с помощью 5-осевой фрезеровки
Скорость не означает снижение точности. Используя современные 3-, 4- и 5-осевые фрезерные станки и допуски, мы можем достигать точности с допусками до +/- 0.005мм. Такой уровень контроля позволяет создавать сложные геометрии и обеспечивать превосходное поверхностное шероховатость (Ra) сразу после обработки. Для проектов с высокими требованиями наши возможности обработки металлов на ЧПУ гарантируют точное соответствие каждой детали вашему CAD-файлу.
Лучшее для: малых объемов и прототипов
ЧПУ — логичный выбор, когда нужны быстрые детали. Так как не требуется проектировать и производить дорогие формы, мы можем перейти от цифрового файла к готовой детали за несколько дней, а не недель.
- Быстрое прототипирование: Мгновенное тестирование дизайнов без обязательств по изготовлению оснастки.
- Производство малых объемов: Экономически выгодно при тиражах до 1000 единиц.
- Универсальность материалов: Работает со всем, от алюминия и нержавеющей стали до титана.
Компромисс: отходы материала
Самый большой недостаток обработки — это коэффициент покупка-до-использования. Поскольку мы удаляем материал, уровень отходов выше по сравнению с процессами, приближенными к окончательной форме, такими как MIM. Вы платите за исходный блок, а не только за вес конечной детали. Однако для высокоценных компонентов, где структурная целостность не подлежит компромиссу, наши услуги по точной ЧПУ-обработке часто превосходят разницу в стоимости сырья.
Литьё металлов: инвестиционные и штамповочные методы
При оценке проблемой литья металла под давлением или механической обработки или отливки решения, традиционные методы литья остаются мощным инструментом для определённых промышленных применений. Выбор часто зависит от требуемых свойств материала и объёма производства.
Литьё под инвестиции против литейного формования
Мы обычно делим проекты литья на два основных направления в зависимости от сплава и количества:
- Инвестиционное литьё (утраченная восковая модель): Это наш предпочтительный метод для высокотемпературных сплавов, таких как нержавеющая сталь. Он позволяет создавать сложные конструкции и внутренние геометрии, которые штамповка просто не может достичь, хотя обычно имеет более длительный цикл.
- Литьё под давлением: Для массового производства цветных металлов — особенно алюминия, цинка и магния — штамповка является лидером. Мы впрыскиваем расплавленный металл под высоким давлением в многоразовые стальные формы. Этот процесс обеспечивает отличную размерную стабильность и значительно более экономичен для больших партий по сравнению с инвестиционным литьём.
Гибридный подход: литьё + ЧПУ
Редко когда готовая деталь из формы готова к финальной сборке. Чтобы добиться точных допусков на критичных соединительных поверхностях, мы используем гибридную стратегию. Мы берём компонент, выполненный методом “близкий к окончательной форме”, и используем ИИ ЧПУ обработка для обработки определённых особенностей. Такой подход сочетает низкую стоимость единицы литья с высокой точностью обработки.
Сравнение методов литья
| Особенность | Литьё по моделям | Литейное формование |
|---|---|---|
| Основные материалы | Сталь, суперсплавы | Алюминий, цинк, магний |
| Объем производства | Низкий до среднего | От высокой до массового производства |
| Обработка поверхности | Хорошо | Отлично |
| Стоимость инструментов | Умеренно | Высокая |
Матрица технических решений: MIM против CNC против литья
Выбор между проблемой литья металла под давлением или механической обработки или отливки процессы часто сводятся к балансировке объема, точности и стоимости. В MS Machining мы ежедневно помогаем клиентам ориентироваться в этой матрице. Речь идет не только о том, какой метод “лучше”, а о том, какой соответствует вашим конкретным производственным целям и бюджетным ограничениям.
Сравнение идеальных объемов производства и масштабируемости
Масштабируемость — первый фильтр, который мы применяем. Если вам нужно несколько сотен деталей, высокая начальная инвестиция в формы обычно исключает технологии впрыска. Напротив, обработка тысяч одинаковых деталей по отдельности редко бывает экономически оправданной из-за времени цикла.
- Обработка с ЧПУ: Лучшее для от 1 до 1000 деталей. Предлагает нулевые затраты на оснастку и мгновенную масштабируемость для прототипов или малых серий.
- Литье металлов с инжекционным формованием (MIM): Идеально для более 10 000 деталей. После изготовления формы стоимость единицы значительно снижается, что делает этот метод идеальным для массового производства небольших, сложных компонентов.
- Литьё под давлением: Лучшее для более 5 000 деталей. Аналогично MIM, но обычно используется для больших неметаллических деталей, где чрезвычайно высокая прочность не является приоритетом.
Возможности допусков для различных методов
Точность значительно варьируется между этими методами. Хотя мы можем достигать точных характеристик всеми тремя, допуски “после изготовления” отличаются, часто требуя вторичных операций.
| Особенность | Обработка на ЧПУ | Металлоинжекционное формование (MIM) | Литейное формование |
|---|---|---|---|
| Стандартный допуск | +/- 0.005мм | +/- 0.3% до 0.5% по размеру | +/- 0.05мм до 0.1мм |
| Обработка поверхности (Ra) | Отличное (0.8 – 1.6 мкм) | Хорошее (0.8 – 1.2 мкм) | Удовлетворительное (1.6 – 3.2 мкм) |
| Сложность | Высокий (ограничен доступом к инструментам) | Очень высокий (сложные геометрии) | Средний (требуются наклонные чертежи) |
Для проектов, требующих крайней точности без вторичной обработки, наши услугами по индивидуальной обработке часто являются лучшим выбором, потому что они обеспечивают более жесткую стабильность размеров прямо с станка.
Диапазон материалов и структурная целостность
Структурная целостность — это область, где дебаты о “металле, внедренном в форму, против обработанного или отлитого” становятся техническими.
- Обработанные детали: Сохраняют все свойства твердого заготовки или стержня. Нет пористости, что обеспечивает наивысшую структурную целостность.
- Части MIM: Благодаря процессу спекания достигается плотность 96-99% от теоретической. Это сопоставимо с ковким металлом и превосходит традиционное литье.
- Литые детали: Подвержены внутренней пористости. Хотя они прочны, они могут быть неподходящими для высоконапорных или критических структурных применений без строгого контроля качества.
Анализ амортизации затрат на инструментальное оснащение
Финансовое решение часто зависит от амортизация инструмента.
- ЧПУ: Нет затрат на инструментальное оснащение. Вы платите за время работы станка и материалы. Цена за единицу остается относительно стабильной независимо от объема.
- MIM и литье: Высокие первоначальные затраты на инструментальное оснащение. Вы можете потратить $5 000 до $50 000 на форму перед изготовлением одного изделия. Однако эта стоимость амортизируется за весь производственный цикл. Если вы производите 50 000 единиц, то стоимость оснастки добавляет копейки к цене детали, в то время как экономия времени цикла огромна.
Для сложных, мелких деталей, где необходимо производство почти по форме для уменьшения отходов, Литьё металлоинжекционного формования становится очевидным победителем, когда объемы оправдывают начальные затраты на форму.
Анализ затрат: точка безубыточности
При оценке металлическими формами для литья и обработкой или литьем процессы, финансовое решение почти всегда зависит от объема. По нашему опыту, существует явная точка пересечения, когда эффективность формовки превосходит гибкость обработки. Для небольших партий CNC-обработка является очевидным победителем, потому что вы избегаете значительных капитальных затрат на форму. Однако как только производство увеличивается — обычно после 1000–5000 единиц — большие первоначальные инвестиции в оснастку для MIM или литейного формования быстро окупаются за счет значительно более низкой стоимости единицы продукции.
Визуализация кривой стоимости оснастки и единичной продукции
Математика здесь проста, но критична для вашей прибыли. CNC-обработка имеет низкую входную стоимость, но высокие переменные издержки; вы платите за время работы станка и отходы материала на каждую деталь. В то время как MIM и литье требуют дорогой стальной оснастки, отходы материала минимальны, а циклы быстры.
- Малый объем (<500 деталей): Оставайтесь при обработке. Стоимость формы здесь не оправдана.
- Средний объем (500–5 000 деталей): Это “серый” сектор. Выбор зависит от геометрии. Если деталь очень сложная, амортизация инструмента может иметь смысл раньше.
- Большой объем (более 5 000 деталей): Формовка или литье почти всегда более экономичны.
Для проектов, где объем еще не оправдывает создание формы, наши точные токарные детали услуги предлагают экономически эффективный мост, предоставляя компоненты с высокой точностью без времени изготовления оснастки.
Скрытые расходы: дегазация, отделка и отходы
Начальная цена за единицу не рассказывает всей истории. При сравнении этих методов необходимо учитывать “скрытые” этапы, которые увеличивают общую стоимость доставки:
- Дегазация и спекание (MIM): В отличие от стандартного литья, детали MIM должны проходить через термическую дегазацию и спекание в печах. Это потребляет энергию и увеличивает время обработки.
- Вторичная обработка: Отливные детали редко “готовы” в момент выхода из формы. Их часто требуется дообработка на ЧПУ для совмещения поверхностей или нарезки отверстий.
- Уровень отходов: Обработка создает стружку (отходы), за которые вы платите как за исходный материал. MIM и литье — это процессы “близкие к конечной форме”, что означает, что вы платите только за материал, который попадает в деталь.
Реальности сроков выполнения
Время — деньги, и именно здесь процессы резко расходятся. Обработка на ЧПУ гибкая; мы можем взять CAD-файл и начать резать металл в течение нескольких дней. MIM и литье — это процессы с предварительной подготовкой. Вам нужно учитывать недели на проектирование формы, изготовление и T1-пробы перед началом производства. Если скорость выхода на рынок — ваш главный приоритет, победит обработка. Если же целью является снижение долгосрочной стоимости единицы продукции, выбор партнера по литью и обработке который управляет всем жизненным циклом, — более разумный выбор.
Реальные производственные применения
При выборе между металлическими формами для литья и обработкой или литьем деталями, анализ реальных применений помогает понять, в чем каждый процесс особенно хорош. Мы видим, что разные отрасли склоняются к определенным методам в зависимости от требований к точности, объему и прочности материала.
Медицинская промышленность: хирургическая точность с помощью MIM
В медицинской сфере Metal Injection Molding (MIM) часто является предпочтительным для небольших, сложных компонентов. Например, хирургические захваты, ортодонтические скобы или имплантируемые устройства доставки лекарств. Эти детали требуют сложных геометрий и высокой плотности, что трудно достичь при стандартном литье, но слишком дорого при массовой обработке. MIM позволяет производить тысячи таких мелких, детализированных деталей из нержавеющей стали с отличной отделкой поверхности и высокой повторяемостью.
Аэрокосмический сектор: структурная целостность с помощью ЧПУ
Для аэрокосмической промышленности, где отказ недопустим, мы широко используем механическую обработку. Структурные кронштейны, компоненты шасси и крепления двигателей требуют максимальной структурной целостности и точности. Мы используем услугами ЧПУ обработки с 4 осями для вырезания этих деталей из цельных блоков титана или алюминия. Это исключает внутренние пустоты или пористость, характерные для литья, обеспечивая соотношение прочности к весу, критичное для полета.
Автомобильная промышленность: массовое производство методом литейного формования
Автомобильная промышленность ориентирована на масштаб и скорость. Для блоков двигателей, корпусов трансмиссий и радиаторов используется высокоточное литейное формование под давлением. Это позволяет быстро производить большие объемы алюминиевых или цинковых деталей. Хотя эти детали могут потребовать дополнительной обработки для совмещения поверхностей, начальная форма, достигнутая методом литейного формования, значительно снижает себестоимость по сравнению с обработкой с нуля. Для специальных тяжелых деталей транспортных средств мы также можем использовать с тяжелой ЧПУ-обработкой для доводки литых компонентов до окончательных характеристик.
Часто задаваемые вопросы (FAQ) о металлах, инжектированных в форму, и их сравнении с обработанными или литыми деталями
При каком объеме MIM дешевле, чем ЧПУ-обработка?
Точка “безубыточности”, где проблемой литья металла под давлением или механической обработки или отливки экономика обычно меняется в диапазоне от 5 000 до 10 000 единиц. Для меньших объемов высокая первоначальная стоимость создания формы делает MIM или литейное производство чрезмерно дорогими. В таких случаях более разумно использовать стандартную обработку, потому что вы полностью избегаете затрат на инструментование. Однако, когда производство увеличивается, быстрый цикл формовки значительно снижает цену за единицу. Вы можете ознакомиться с нашими советами по ЧПУ-обработке чтобы понять, как выбор дизайна влияет на стоимость, прежде чем вы решите делать форму для большого объема.
Может ли литье достигать таких же допусков, как обработка?
Кратко: нет. Литье и MIM считаются почти готовой формы производственными процессами. Хотя они точны, обычно они не могут выдерживать сверхточные допуски (например, +/- 0,005 мм), которые способен обеспечить 5-осевой станок с ЧПУ.
- Литье/MIM: Отлично подходит для общей формы и стандартных посадок (обычно +/- 0,5% от размера).
- Обработка: Необходимы для критически важных соединительных поверхностей и точных отверстий.
Часто лучшая стратегия — гибридный подход: мы отливаем деталь для получения общей геометрии, а затем используем Услуги фрезерной обработки с ЧПУ для точной обработки критических элементов по точным спецификациям.
Какой процесс лучше для сложных внутренних геометрий?
MIM и инвестиционное литье являются очевидными победителями при внутренней сложности. Поскольку эти процессы включают заливку жидкой или порошкообразной массы в полость, они могут формировать сложные вырезы, внутренние резьбы и полые секции, до которых просто не добраться фрезой с ЧПУ. Если ваш дизайн похож на головоломку внутри, обработка, скорее всего, невозможна без разделения детали на несколько частей.
Отличаются ли свойства материалов между литыми и обработанными деталями?
Да, структурная целостность значительно варьируется.
- Обработанные детали: Вырезаны из цельного слитка (ковкого материала), эти изделия обладают наивысшей прочностью, сопротивляемостью усталости и нулевой пористостью.
- Литые детали: Могут быть подвержены внутренней пористости (воздушным карманам), что может ослабить деталь при тяжелых нагрузках.

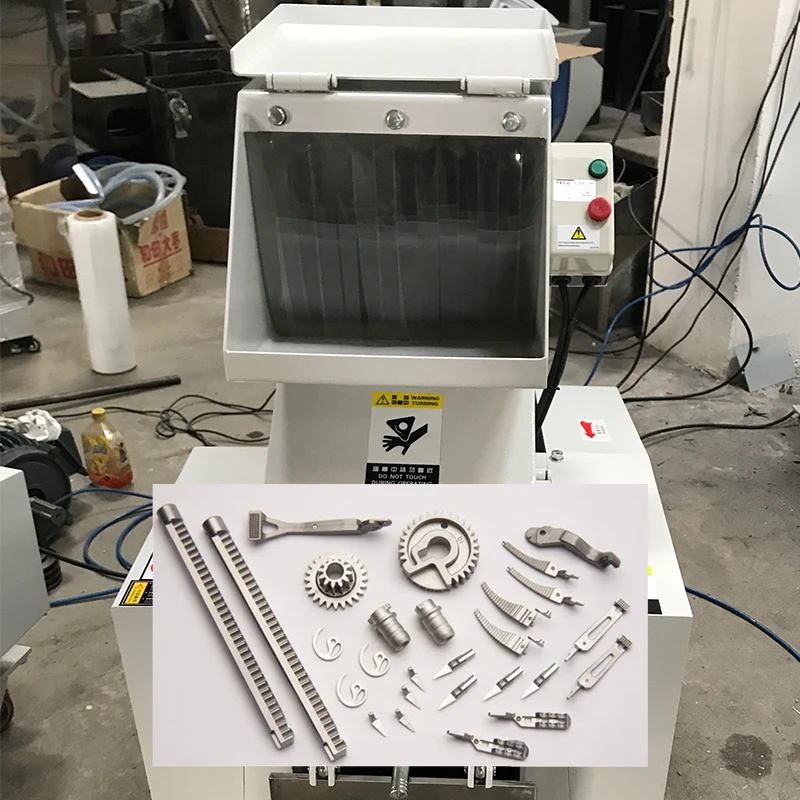

- Части MIM: Через процесс, спекания 96%–99% плотностью. , эти достигают.
