¿Qué es el torneado CNC?
El torneado CNC es un proceso de mecanizado donde el la pieza de trabajo gira mientras que una herramienta de corte fija la da forma. Este principio básico permite una eliminación precisa de material para crear piezas simétricas a lo largo del eje de la pieza de trabajo. Piénsalo como si hicieras girar la materia prima mientras la herramienta talla lo que se necesita.
Máquinas de torneado CNC comunes
- Tornos de 2 ejes: Máquinas simples que controlan la rotación y el movimiento de la herramienta a lo largo de un solo eje, ideales para piezas cilíndricas básicas.
- Centros de torneado multieje: Tornos avanzados con herramientas en vivo que pueden realizar operaciones de fresado, taladrado y roscado en la pieza giratoria sin retirarla de la máquina.
Piezas típicas fabricadas por torneado
- Ejes para motores o bombas
- Pasadores y chavetas
- Casquillos y manguitos
- Bridas y collares
- Componentes roscados como tornillos y pernos
Precisión y acabado superficial
El torneado CNC puede lograr tolerancias estrictas, generalmente alrededor de ±0.001 pulgadas (±0.025 mm), dependiendo del material y la calidad de la máquina. Los acabados superficiales pueden ser suaves, desde Ra 16 hasta Ra 32 micropulgadas, e incluso acabados más finos son posibles con herramientas especializadas o procesos secundarios.
Mejores materiales para torneado
Debido a que el torneado trata principalmente con simetría rotacional y fuerzas de corte más fuertes, los materiales ideales incluyen:
- Aluminio aleaciones como 6061 y 7075 para piezas ligeras y fáciles de mecanizar
- Aceros inoxidables como 304 y 17-4PH para resistencia a la corrosión y resistencia
- Aceros al carbono y aleados para durabilidad general
- Latón y cobre para una excelente maquinabilidad y conductividad eléctrica
- Algunos plásticos de ingeniería como Delrin o PEEK cuando se necesita baja fricción o resistencia química
El torneado CNC es una opción preferida cuando tu diseño requiere precisión, características cilíndricas ajustadas o elementos roscados, ofreciendo ciclos rápidos con calidad consistente.
¿Qué es el fresado CNC?
El fresado CNC es un proceso de mecanizado donde una herramienta de corte rotatoria elimina material de una pieza de trabajo estacionaria o a veces en movimiento. A diferencia del torneado, donde la pieza gira, el fresado utiliza una herramienta giratoria para esculpir formas, ranuras, cavidades y contornos con alta precisión.
Las máquinas de fresado vienen en diferentes configuraciones, principalmente configuraciones simultáneas de 3, 4 y 5 ejes. Los ejes adicionales añaden flexibilidad para geometrías complejas, permitiendo que la herramienta se acerque a la pieza desde múltiples ángulos. Esta capacidad es crucial para crear piezas intrincadas como carcasas, soportes, colectores, moldes y otros componentes prismáticos complejos.
Las tolerancias típicas alcanzadas en el fresado CNC rondan alrededor de ±0.001” (±0.02 mm), con acabados superficiales finos generalmente entre Ra 32 y Ra 125. El fresado destaca en la producción de características detalladas como cavidades profundas, undercuts y superficies curvas que serían difíciles o imposibles de lograr solo con torneado.
Para quienes necesitan piezas mecanizadas con precisión, el fresado CNC es una opción versátil que puede manejar una amplia gama de materiales. Puedes aprender más sobre los materiales comúnmente utilizados en el mecanizado CNC en nuestro detallado lista de materiales para mecanizado CNC.
Torneado vs Fresado – Comparación lado a lado
| Característica | Torneado CNC | Fresado CNC |
|---|---|---|
| Movimiento de pieza de trabajo | Gira alrededor de un eje fijo | Generalmente estacionario o se mueve linealmente mientras la herramienta gira |
| Geometrías típicas | Formas cilíndricas: ejes, pasadores, bujes, piezas roscadas | Piezas prismáticas complejas: carcasas, soportes, ranuras, contornos |
| Tasa de eliminación de material | Mayor para piezas redondas | Más lento en formas complejas pero flexible |
| Tiempo y costo de configuración | Configuración más rápida para piezas redondas simples | Configuración más larga, especialmente en máquinas multieje |
| Capacidad de tolerancia | Tolerancias ajustadas alcanzables (común ±0.001″) | Igualmente ajustadas, especialmente con fresado de 4 y 5 ejes |
| Acabado superficial | Acabados suaves en superficies cilíndricas | Acabados finos en superficies planas y contorneadas |
| Costo de herramientas | Costo de herramienta más bajo, menos herramientas necesarias | Costo de herramienta más alto debido a cortadores e insertos diversos |
Esta tabla destaca las diferencias principales entre Torno CNC vs fresado y te ayuda a decidir qué proceso se ajusta a la geometría, acabado y necesidades de tolerancia de tu pieza.
Para piezas que requieren características cilíndricas precisas, el torneado suele ser más rápido y rentable. Por otro lado, el fresado destaca cuando se manejan formas complejas que requieren cavidades, ranuras o contornos, especialmente con fresadoras CNC de 4 o 5 ejes avanzados.
Si deseas explorar opciones expertas de fresado CNC, consulta nuestra visión general detallada de servicios de mecanizado CNC multieje.
Cuándo usar torneado, fresado o ambos
Elegir entre torneado y fresado CNC depende en gran medida del diseño y función de la pieza. A veces, un proceso es claramente mejor, pero a menudo las piezas necesitan una combinación de ambos para lograr la forma final y la precisión.
Piezas que solo son adecuadas para el torneado
- Formas cilíndricas: Ejes, pasadores, bujes y varillas roscadas con perfiles redondos son ideales para el torneado.
- Simetría rotacional: Componentes donde las características principales giran alrededor de un eje central, como bridas y collares.
- Contornos simples: Cuando la pieza requiere diámetros o conos consistentes con características mínimas complejas.
Piezas que solo pueden ser fresadas
- Formas prismáticas complejas: Carcasas, soportes, colectores y moldes con múltiples caras planas y bordes afilados.
- Cavidades internas: Cavidades, ranuras y canales que requieren acceso de herramienta desde diferentes ángulos.
- Piezas no rotativas: Los componentes con características asimétricas o superficies 3D complejas suelen requerir fresado en múltiples ejes.
Piezas que requieren torneado y fresado
Alrededor de 80% de piezas metálicas de complejidad media necesitan una combinación de torneado y fresado para cumplir con sus especificaciones de diseño. Esto incluye piezas que comienzan con una forma torneada (como un cilindro) pero luego requieren fresado para añadir características complejas o orificios.
Ejemplos:
| Tipo de pieza | Necesidades de torneado | Necesidades de fresado |
|---|---|---|
| Cilindro hidráulico | Diámetro exterior y hombros | Orificios de montaje, puertos y superficies planas |
| Impulsor de bomba | Cubeta central y eje | Perfilado de palas y contornos complejos |
| Carcasa de caja de cambios automotriz | Agujero cilíndrico y caras del eje | Patrones de tornillos, cavidades y superficies de montaje |
Estas piezas a menudo exigen alta precisión y tolerancias estrictas, por lo que muchas empresas ahora utilizan procesos combinados o centros de fresado y torneado para agilizar la producción.
Al comprender las fortalezas de cada proceso, puedes optimizar el diseño de las piezas, reducir costos y mejorar los tiempos de entrega, asegurando componentes terminados de alta calidad.

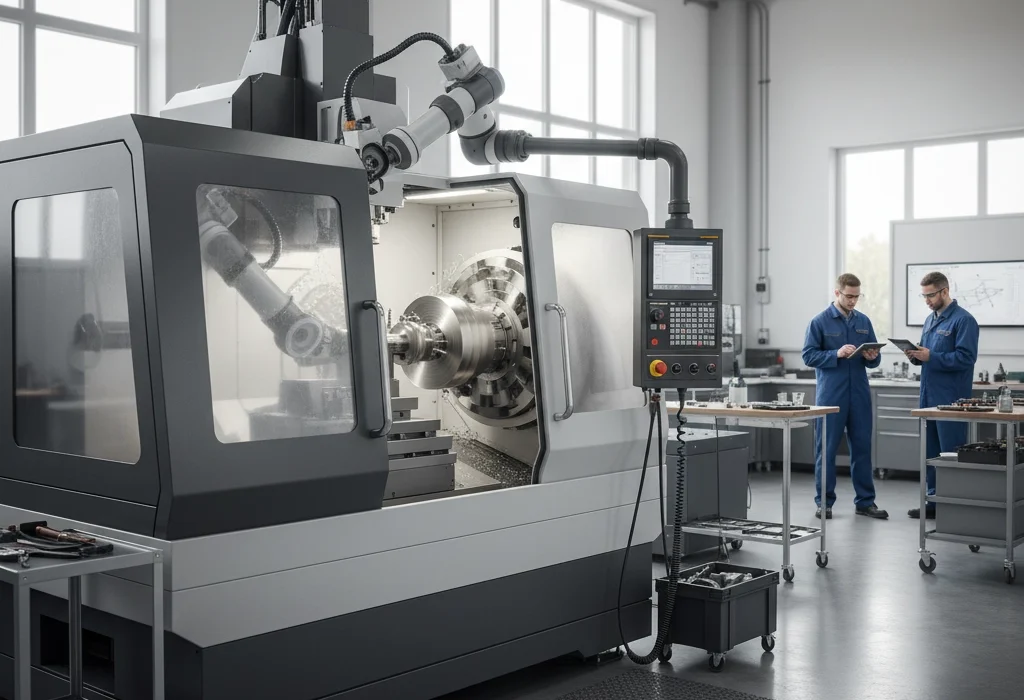

El poder del torneado y fresado combinados (Centros de fresado-torneado)
Los centros de fresado-torneado combinan torneado y fresado CNC en una sola máquina, permitiendo completar piezas complejas en una sola configuración. Estas máquinas cuentan con herramientas en vivo, lo que significa que las herramientas rotativas pueden operar en una pieza en rotación, además de ejes avanzados como Eje-C, Eje Y, y subhusillos para corte en múltiples direcciones y manejo de piezas. Esta capacidad convierte un torno en un centro de mecanizado completo.
Lo que pueden hacer las máquinas Mill-Turn:
- Realizar operaciones de fresado (ranuras, cavidades, taladrado) en piezas torneadas
- Utilizar herramientas en vivo para fresar mientras el husillo gira la pieza
- Emplear subhusillos para transferencia automática de piezas, permitiendo el mecanizado en múltiples caras
- Ejecutar mecanizado en 5 ejes con movimiento en el eje Y y indexación en el eje C
Beneficios de los centros Mill-Turn
| Beneficio | Descripción |
|---|---|
| Configuración única | Elimina múltiples transferencias de piezas, reduciendo errores y tiempo |
| Mayor precisión | Mantiene la posición de la pieza consistente en todas las operaciones |
| Tiempos de entrega más cortos | Combina pasos que normalmente requieren máquinas separadas |
| Costes más bajos | Reduce mano de obra y gastos generales al consolidar procesos |
Fortalezas de MS Machining en Mill-Turn
En MS Machining, nuestras máquinas de fresado y torneado soportan corte de precisión en múltiples ejes con herramientas en vivo, asegurando que obtenga piezas complejas, torneadas y fresadas, de manera rápida y consistente. Esto significa una entrega más rápida sin sacrificar la calidad—ideal para prototipos y series de producción por igual.
Para más información sobre los conceptos básicos del mecanizado CNC y cómo se comparan varias operaciones, consulte nuestras ideas detalladas en lo que realmente hacen las máquinas CNC.
Materiales comúnmente utilizados en torneado y fresado
Cuando se trata de torneado y fresado CNC, la elección del material juega un papel importante en el proceso, el costo y la calidad final. Aquí están algunos de los materiales más comunes con los que trabajamos:
- Aluminio: Grados populares como 6061 y 7075 son ideales para piezas ligeras y resistentes. El aluminio MIC-6 se usa a menudo para placas base estables y planas debido a su mínima deformación.
- Acero inoxidable: Grados comunes como 303, 304, 316 y 17-4PH ofrecen una excelente resistencia a la corrosión y resistencia, ideales para piezas que requieren durabilidad y precisión. Puede encontrar más información sobre diferentes grados de acero inoxidable y opciones de fundición en nuestro detallado guía de grados de acero inoxidable en fundición.
- Acero al carbono y aleado: Proporcionan un equilibrio sólido entre resistencia y maquinabilidad para varias piezas industriales.
- Latón y Cobre: Excelente para componentes eléctricos y piezas decorativas debido a su conductividad y acabado.
- Plásticos de ingeniería: Materiales como Delrin, PEEK y ULTEM se utilizan cuando las piezas necesitan ser ligeras, resistentes al desgaste o requieren estabilidad química.
Elegir el material adecuado depende de las necesidades de su aplicación, los requisitos de tolerancia y el entorno operativo esperado. Si el acero inoxidable está en su lista, nuestros recursos sobre fundición de inversión en acero inoxidable pueden ofrecer más información para obtener piezas de precisión.
Tolerancias y expectativas de calidad en torneado y fresado CNC
Cuando se trata de torneado y fresado CNC, tolerancias juegan un papel crítico para garantizar que las piezas encajen y funcionen como se pretende. Las tolerancias estándar comúnmente alcanzadas son alrededor de ±0.001″ (±0.02 mm), lo que se ajusta a la mayoría de las necesidades de producción y prototipado. Para aplicaciones de mayor precisión, se pueden mantener tolerancias más estrictas, pero esto generalmente requiere un control de proceso y una inspección más cuidadosos.
Además del control dimensional básico, los fabricantes suelen aplicar normas de Dimensión y Tolerancia Geométrica (GD&T) GD&T define la variación permitida en forma, orientación y ubicación de las características, lo que ayuda a garantizar una intercambiabilidad y ensamblaje de piezas consistentes sin conjeturas o retrabajo.
El acabado superficial es otro factor clave de calidad. Los acabados típicos después de torneado o fresado oscilan entre Ra 32 a Ra 125 micropulgadas. Para aplicaciones que requieren superficies más suaves—como caras de sellado o piezas cosméticas—se pueden utilizar herramientas especiales y parámetros de corte optimizados para lograr acabados aún más finos.
Equilibrar los requisitos de tolerancia y acabado superficial desde las primeras etapas del diseño ayuda a optimizar los costos y la calidad de fabricación. Si estás interesado en ver cómo el fresado de precisión puede mejorar el rendimiento de las piezas, consulta nuestro detallado servicios de fresado CNC de precisión para explorar las posibilidades.
Factores de Costo y Cómo Optimizar el Torneado y Fresado CNC
Cuando se trata de torneado y fresado CNC, varios factores influyen en el costo total de tus piezas. Entender estos puede ayudarte a tomar decisiones inteligentes para mantener los presupuestos bajo control.
Impacto en la Selección de Materiales
La elección del material juega un papel importante. Los metales como el aluminio son más fáciles y rápidos de mecanizar, lo que los hace más rentables en comparación con materiales más duros como el acero inoxidable o aceros aleados. Los plásticos de ingeniería, aunque más ligeros, pueden requerir herramientas especializadas que afectan el precio. Siempre considera la disponibilidad y la maquinabilidad al seleccionar materiales.
Tamaño del lote vs Precio por pieza
Los lotes más grandes generalmente reducen el costo por pieza porque el tiempo de configuración y la programación de la máquina se distribuyen entre más piezas. Las producciones pequeñas o prototipos serán naturalmente más costosos por pieza debido al tiempo de configuración. Si planeas múltiples iteraciones o volúmenes altos, consolida las producciones para ahorrar en mano de obra y tiempo de máquina.
Consejos para el Diseño para la Fabricabilidad
Los ajustes en el diseño pueden reducir significativamente los costos cuando se requiere tanto torneado como fresado:
- Simplifica las geometrías: Evita formas excesivamente complejas que requieran múltiples configuraciones o fijaciones especiales.
- Combina características: Utiliza características que puedan fabricarse en una sola configuración con centros de fresado y torneado para ahorrar tiempo.
- Minimizar tolerancias ajustadas: Aplicar tolerancias precisas solo donde sea necesario—tolerancias más laxas aceleran el mecanizado.
- Optimizar el grosor de pared: El grosor de pared uniforme evita la deflexión y reduce los desechos.
- Usar dimensiones estándar de herramientas: Diseñar con tamaños de herramientas comunes puede reducir los costos de herramientas.
Teniendo en cuenta estos puntos, puedes equilibrar la calidad y el costo de manera efectiva en tus proyectos de torneado y fresado. Para más información sobre consideraciones de prototipos, consulta nuestra guía detallada sobre cómo crear un prototipo.
Elegir el socio adecuado para torneado y fresado CNC
Elegir el socio adecuado para torneado y fresado CNC es fundamental para obtener tus piezas correctas, a tiempo y dentro del presupuesto. Aquí tienes preguntas clave que hacer antes de comprometerte:
- ¿Qué certificaciones poseen? Busca ISO 9001 para gestión de calidad, AS9100 si estás en aeroespacial, y cumplimiento con ITAR para proyectos de defensa. Esto demuestra un compromiso con altos estándares.
- ¿Qué máquinas tienen? Un socio sólido debe proporcionar una lista detallada de máquinas—que incluya centros de torneado CNC multieje, tornos con herramientas en vivo y fresadoras de 4 o 5 ejes—para manejar la complejidad de tu pieza.
- ¿Cómo aseguran la calidad? Pregunta sobre su proceso de control de calidad. ¿Son estándar los informes de inspección? ¿Utilizan controles en proceso, CMM u otras herramientas de medición de precisión?
- ¿Pueden cumplir con tus plazos de entrega? Los plazos de entrega confiables reducen los riesgos de tu proyecto. Revisa su historial para cumplir con los plazos de manera constante.
MS Machining destaca porque combinamos capacidades avanzadas de torneado y fresado con un sistema de calidad robusto, confiable en las industrias aeroespacial, médica y de automatización. Puedes encontrar más información sobre nuestros servicios de mecanizado CNC de precisión y cómo manejamos piezas complejas en nuestra página de fabricación de piezas personalizadas de mecanizado CNC.
Elegir un socio con experiencia comprobada, certificaciones de primera y controles de proceso sólidos te ahorrará dolores de cabeza y te ayudará a realizar correctamente tu prototipo o piezas de producción en el primer intento.
