¿Qué es una máquina de bobinado de resortes CNC?
A máquina de bobinado de resortes CNC es un sistema automatizado diseñado para producir resortes de precisión mediante el enrollado de alambre con control exacto. A diferencia de los enrolladores de resortes mecánicos o manuales tradicionales, las máquinas CNC (Control Numérico por Computadora) utilizan comandos informatizados para una fabricación de resortes rápida, repetible y flexible.

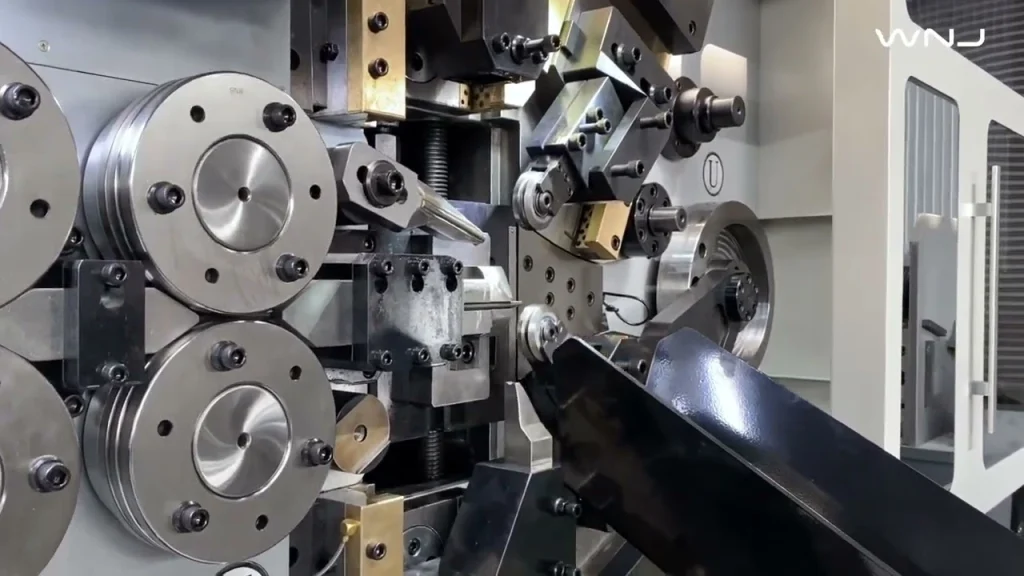

Componentes principales
| Componente | Función |
|---|---|
| Sistema de alimentación de alambre | Alimenta el alambre de manera constante en la zona de enrollado |
| Servomotores | Control preciso del movimiento y la posición |
| Unidad de control CNC | Programa y automatiza el proceso de enrollado |
| Puntos de enrollado | Da forma al alambre en formas específicas de resortes |
| Mango | Soporta y da forma a la bobina |
| Cortadores | Cortan automáticamente los resortes a la longitud exacta |
Cómo funciona: paso a paso
- Alimentación del alambre – El sistema de alimentación de alambre entrega el alambre de manera constante a los puntos de enrollado.
- Enrollado automatizado – Los motores servo y la unidad CNC coordinan para doblar y dar forma al alambre en bobinas.
- Corte – Una vez alcanzada la longitud deseada del resorte, los cortadores lo recortan automáticamente.
- Expulsión y Reinicio – El resorte terminado se libera y la máquina se reinicia para el siguiente ciclo.
Diferencias con los enrolladores de resortes tradicionales
| Aspecto | Tradicional Mecánico/Manual | Máquina CNC de enrollado de resortes |
|---|---|---|
| Control | Ajustes manuales, precisión limitada | Totalmente informatizada, alta precisión |
| Velocidad | Más lenta, dependiente del trabajo manual | Rápida, automatizada para producción en volumen alto |
| Flexibilidad | Limitada a diseños simples | Maneja formas complejas como cónicas, torsión |
| Repetibilidad | Varía según la habilidad del operador | Salida consistente y repetible |
| Tiempo de configuración | Más larga; requiere cambios manuales | Más corta; cambio de herramienta controlado por software |
En resumen, las máquinas CNC de enrollado de resortes simplifican la fabricación de resortes combinando Enrollado de alambre, Fabricación de resortes de precisión, y automatización en un paquete eficiente. Esto las hace ideales para industrias que necesitan resortes de alta calidad con tolerancias estrictas y tiempos de entrega rápidos.
Tipos de Máquinas CNC de Enrollado de Resortes
Las máquinas CNC de enrollado de resortes vienen en varias tipos para adaptarse a diferentes necesidades de producción y diseños de resortes. Las dos categorías principales son enrolladores de punto único y yenrolladores de doble punto
. Los enrolladores de punto único utilizan una punta de enrollado para dar forma al resorte, lo que los hace ideales para resortes simples y pequeños donde el control preciso no es crítico. Los enrolladores de doble punto tienen dos puntos de enrollado, ofreciendo mejor control sobre la tensión y el paso, lo que los hace perfectos para producir resortes más complejos o de mayor tamaño con mayor precisión. En cuanto a configuraciones de eje, las máquinas CNC de resortes van desde configuraciones de 2 ejes (alimentación básica de alambre y enrollado) hastamáquinas multieje con 8 a 12 ejes
. Más ejes permiten mayor complejidad en las formas de los resortes, incluyendo paso variable, dobleces precisos y formas especiales como resortes de torsión o cónicos. Las opciones populares son los enrolladores de 3 y 4 ejes, comúnmente utilizados en la fabricación de resortes de precisión. Los enrolladores CNC especializados en resortes incluyendiseños sin leva , que reemplazan las levas mecánicas tradicionales por actuadores controlados por servomotores para cambios más rápidos y mayor precisión. También existen máquinas de enrollado de resortes de alta velocidad diseñadas para una producción en masa rápida, y sistemas de producción en línea
que integran el enrollado directamente en las líneas de ensamblaje, mejorando la eficiencia y reduciendo los costos laborales.
Estos tipos cubren una amplia gama de aplicaciones, permitiendo a los fabricantes en industrias como la automotriz, aeroespacial y electrónica elegir la máquina de enrollado de resortes adecuada para sus necesidades específicas. Para quienes buscan precisión o producción avanzada de resortes, explorar toda la gama de configuraciones de ejes y modelos especializados es clave para mantenerse competitivos.
Al elegir un máquina de bobinado de resortes CNCCaracterísticas clave y especificaciones técnicas a considerar
| Característica | Detalles y Rango |
|---|---|
| Rango de Diámetro del Cable | Normalmente de 0.1mm a 16mm, compatible con acero, acero inoxidable, cobre y más |
| Compatibilidad de Materiales | Soporta varios tipos de cable, incluyendo metales endurecidos y blandos |
| Velocidad de producción | Varía según el modelo – de cientos a miles de muelles por hora |
| Diámetro de la Bobina | Ajustable para muelles pequeños y grandes, a menudo desde unos pocos mm hasta varias pulgadas |
| Control de Paso | Control preciso para un espaciamiento uniforme entre espiras, esencial para muelles de compresión y extensión |
| Diámetro Exterior (OD) | El control preciso del OD asegura que el muelle encaje perfectamente en las especificaciones de la aplicación |
| Opciones Avanzadas | – Detección de longitud para un tamaño de muelle consistente |
– Sensores de control de OD
– Accesorios para muelles de torsión para muelles especiales
– Integración completa del software para mayor flexibilidad en la programación |
|
| Precisión y Repetibilidad | Alta repetibilidad con motores accionados por servomotores y unidades de control CNC garantiza una calidad constante lote tras lote |
|
Estas especificaciones aseguran que su máquina maneje una amplia variedad de muelles—como muelles de compresión, extensión, torsión y cónicos—con excelente precisión. Para los usuarios que buscan optimizar la producción, características como tecnología sin leva o controles multieje añaden flexibilidad y velocidad.
Si la precisión y la versatilidad son importantes en su proceso de fabricación de muelles, explorar enrolladores de muelles CNC multieje puede ofrecer un control aún mayor. Para obtener información relacionada sobre cómo las capacidades multieje mejoran la fabricación, consulte nuestra guía sobre por qué el mecanizado en 5 ejes es ideal para la fabricación de bajo volumen y alta variedad.
Elegir una máquina con controles de software robustos también ayuda a adaptarse rápidamente a diferentes diseños de muelles, aumentando la productividad sin sacrificar la precisión.
Beneficios de usar máquinas CNC de bobinado de muelles
Las máquinas CNC de bobinado de muelles ofrecen ventajas claras sobre las máquinas manuales o tradicionales de fabricación de muelles. Aquí tienes por qué son la opción preferida para muchos fabricantes en España:
| Beneficio | Detalles |
|---|---|
| Mayor precisión y consistencia | Perfectas para producción en volumen alto con mínima variación, asegurando que cada bobina cumpla con las especificaciones exactas. |
| Reducción del tiempo de configuración y desperdicio | Los procesos automatizados reducen los tiempos de configuración y cambio, ahorrando material y reduciendo residuos. |
| Costos laborales más bajos | Menos manejo manual significa que se requieren menos operadores, lo que reduce los gastos generales. |
| Flexibilidad para diseños complejos | Manejan fácilmente diversos tipos de muelles como compresión, extensión, torsión y formas cónicas. |
| Mejoras en seguridad y facilidad de uso | Los sistemas accionados por servomotores reducen el riesgo de errores y lesiones, mientras que las interfaces fáciles de usar simplifican la operación. |
Usar una máquina CNC de bobinado de muelles también significa tiempos de entrega más rápidos y una repetibilidad confiable, esencial para industrias que requieren precisión y volumen. Además, funciones avanzadas como cortadores automáticos y puntos de bobinado ayudan a mantener la eficiencia sin sacrificar la calidad.
Si trabajas con muelles para la industria aeroespacial o dispositivos médicos, combinar bobinadoras CNC con mecanizado de precisión puede marcar la diferencia. Para procesos de fabricación relacionados, consulta nuestras ideas sobre componentes de mecanizado aeroespacial.
En resumen, las máquinas CNC de bobinado de muelles aportan precisión, velocidad y versatilidad — una opción perfecta para el panorama industrial acelerado de hoy.
Aplicaciones en diferentes industrias
Las máquinas CNC de bobinado de muelles son esenciales en varias industrias gracias a su precisión y versatilidad. En el sector automotriz, estas máquinas producen componentes críticos como muelles de suspensión, muelles de válvula y muelles de embrague que necesitan un rendimiento y durabilidad confiables. Las aplicaciones aeroespaciales y de defensa confían en máquinas de muelles CNC para muelles ligeros y de alta resistencia que cumplen con estrictos estándares de calidad en condiciones adversas.
En la fabricación de electrónica y dispositivos médicos, la demanda de muelles de precisión en miniatura es alta. Las bobinadoras CNC pueden manejar diámetros de cable diminutos con una excelente repetibilidad, lo que las hace ideales para estas piezas sensibles e intrincadas. Además, industrias de fabricación general como muebles, electrodomésticos y maquinaria se benefician de máquinas automáticas de muelles para producir muelles duraderos de manera eficiente para productos cotidianos.
Estas aplicaciones variadas resaltan la flexibilidad de las máquinas CNC de muelles de compresión y de torsión en la entrega de calidad consistente en diferentes tipos y tamaños de muelles. Tal adaptabilidad las convierte en una inversión inteligente para empresas que buscan mejorar sus capacidades de producción.
Para herramientas de precisión y soluciones de mecanizado relacionadas, explora recursos como Máquina de fresado CNC china la visión general puede proporcionar ideas sobre tecnologías complementarias utilizadas junto con máquinas de fabricación de resortes.
Cómo elegir la máquina de bobinado de resortes CNC adecuada
Elegir la opción correcta máquina de bobinado de resortes CNC significa adaptar tus necesidades a las funciones correctas. Aquí tienes una guía rápida para ayudarte a tomar la mejor decisión:
Evalúa tus necesidades de producción
- Volumen de producción: Los volúmenes altos requieren máquinas más rápidas y multieje. Las producciones más pequeñas podrían adaptarse a modelos más simples.
- Tipos de resortes: Resortes de compresión, extensión, torsión o cónicos necesitan diferentes capacidades de bobinado.
- Especificaciones del cable: Conoce el diámetro y el tipo de material de tu cable (por ejemplo, acero inoxidable, cable musical). Asegúrate de que la máquina soporte tu rango.
Factores clave a considerar
| Factor | Qué Buscar | Por Qué Importa |
|---|---|---|
| Nivel de automatización | Totalmente automática vs. semi-automática | Afecta la velocidad y los costos laborales |
| Presupuesto | Precios desde nivel básico hasta de gama alta | Equilibrar funciones con inversión |
| Huella de la máquina | Tamaño y espacio disponible en tu taller | Se ajusta eficientemente a tu espacio de trabajo |
| Soporte postventa | Garantía, formación y servicio técnico | Mantiene tu máquina funcionando sin problemas |
Errores comunes a evitar
- Elegir una máquina sin verificar la compatibilidad del cableado
- Pasar por alto la flexibilidad del software y del sistema de control
- Ignorar las necesidades futuras de escala de producción
- Subestimar el soporte de configuración y mantenimiento
¿Por qué MS Machining?
MS Machining destaca por ofrecer soluciones personalizadas de máquinas CNC para bobinado de resortes adaptadas para fabricantes en España. Sus equipos confiables vienen con orientación experta, niveles de automatización flexibles y soporte postventa receptivo. Además, se especializan en piezas de precisión—consulta su servicios de mecanizado personalizados para ver cómo pueden satisfacer tus necesidades exactas de fabricación de resortes.
Para un flujo de trabajo más fluido, combinar tu enrollador de resortes con equipos relacionados como dobladoras de tubos CNC también puede aumentar la eficiencia en ensamblajes complejos.
Elegir correctamente ahorra tiempo, reduce desperdicios y mantiene tu operación funcionando eficientemente.

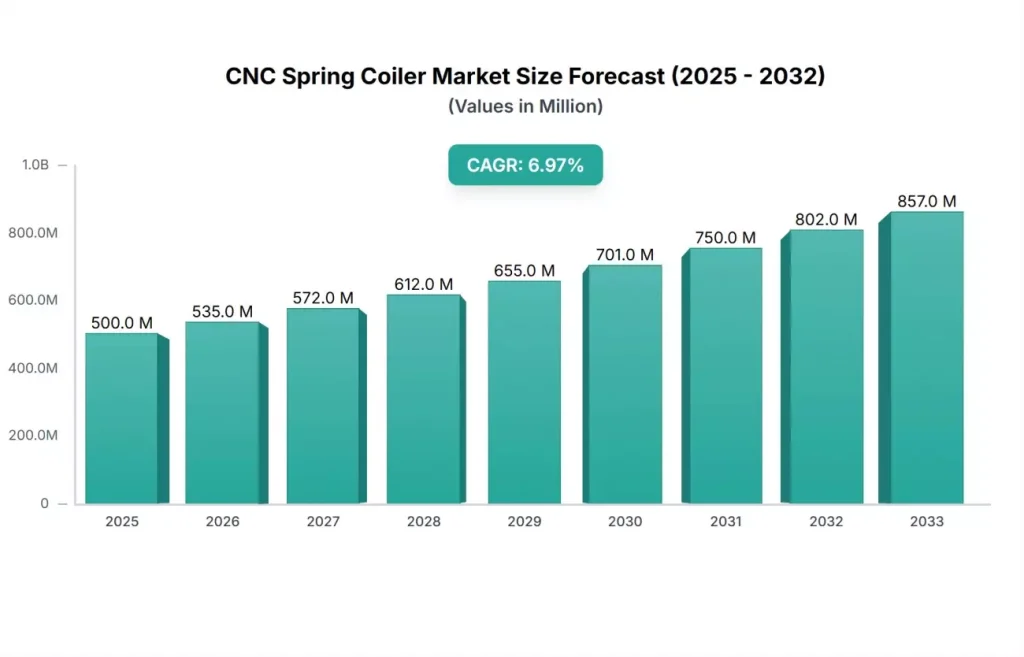

Principales fabricantes y tendencias del mercado
Al seleccionar una máquina CNC para bobinado de resortes, entender las capacidades de los principales fabricantes globales es esencial. Los proveedores de primer nivel en la industria son conocidos por producir equipos automáticos de bobinado de resortes de alta precisión y sistemas avanzados de formación de resortes controlados por servo. Estas máquinas están diseñadas para ofrecer precisión constante, rendimiento estable y fiabilidad operativa a largo plazo.
En la fabricación de resortes de precisión, las máquinas CNC líderes en la industria suelen cubrir un amplio rango de producción, desde máquinas de resortes de bobina de punto único hasta formadoras de resortes multieje. Esta flexibilidad permite a los fabricantes producir diversos tipos de resortes y geometrías complejas, manteniendo tolerancias estrictas y flujos de trabajo de producción eficientes.
Las tendencias emergentes del mercado están configurando el futuro de las máquinas de fabricación de resortes, especialmente con la popularización de la tecnología sin leva. Esta innovación elimina las tradicionales levas, permitiendo una producción de resortes más rápida y flexible, y una programación más sencilla. Otro cambio importante es la integración de máquinas CNC para bobinado de resortes con sistemas Industria 4.0. Las máquinas conectadas proporcionan datos en tiempo real para un mejor control del proceso y mantenimiento predictivo, mejorando en última instancia la eficiencia. Además, los modelos más nuevos se centran mucho en la eficiencia energética para reducir los costos operativos sin sacrificar el rendimiento—ideal para fabricantes que buscan reducir desperdicios y cumplir con estándares ecológicos.
En cuanto a precios, las máquinas CNC de bobinado de resortes de nivel de entrada son más accesibles para talleres pequeños y medianos, ofreciendo rangos decentes de diámetro de cable y automatización estándar. Sin embargo, los modelos de alta gama diseñados para la fabricación industrial de resortes con control multieje y software avanzado tienen un precio elevado, justificado por su mayor precisión, velocidad y versatilidad. Para las empresas que están evaluando opciones, entender estas diferencias de costo ayuda a seleccionar la solución adecuada a las demandas de producción.
Para piezas confiables y soporte adicional en fabricación, considera explorar servicios de torneado CNC y piezas torneadas de precisión que complementen las operaciones de bobinado de resortes.
Con estos cambios y decisiones en mente, mantenerse actualizado sobre los principales fabricantes y tendencias del mercado asegurará que inviertas de manera inteligente en la mejor máquina CNC para bobinado de resortes según tus necesidades.
Mantenimiento, operación y mejores prácticas para máquinas CNC de bobinado de resortes
Mantener tu máquina CNC de bobinado de resortes funcionando sin problemas comienza con hábitos sólidos de configuración y programación diaria. Siempre verifica la alineación del cable y la calibración de la máquina antes de comenzar un lote. Usa una programación precisa para establecer los parámetros del resorte, como diámetro, paso y longitud, para minimizar errores y desperdicio de material.
El mantenimiento de rutina es clave para prolongar la vida útil de su máquina y garantizar una calidad constante de los resortes. Esto es en lo que debe enfocarse:
- Limpiar y lubricar las partes móviles regularmente—esto reduce el desgaste en los servomotores, puntos de enrollado y cortadores.
- Inspeccionar los mecanismos de alimentación de alambre para detectar atascos o daños y prevenir paradas en la producción.
- Verificar las herramientas de corte y reemplazarlas antes de que se vuelvan opacas para mantener cortes limpios.
- Verificar la unidad de control CNC y las actualizaciones de software para prevenir fallos o tiempos de inactividad.
La resolución de problemas comunes como diámetro inconsistente del carrete o rotura de alambre generalmente implica revisar la tensión de alimentación, la alineación del punto de enrollado y el rendimiento del servomotor. Tener un buen conocimiento de los componentes de su máquina hace que diagnosticar problemas sea más rápido y menos costoso.
Capacitar a los operadores es otro factor crítico. Los operadores capacitados, familiarizados con la programación CNC y el diseño de resortes, ayudan a optimizar el rendimiento de la máquina y reducir errores. Muchos fabricantes, incluyendo MS Machining, ofrecen recursos de capacitación y soporte para que los nuevos usuarios puedan ponerse al día rápidamente.
Para una inmersión más profunda en la automatización y la fabricación de precisión, puede encontrar ideas útiles en nuestra guía sobre qué significa CNC en fabricación y cómo se fabrican piezas de precisión con torneado CNC. Estos recursos le ayudan a entender la columna vertebral tecnológica detrás de su enrollador de resortes.
Seguir estas mejores prácticas de mantenimiento y operación garantiza que su máquina CNC de fabricación de resortes se mantenga eficiente, entregando resortes precisos y de alta calidad con un tiempo de inactividad mínimo.
Preguntas frecuentes sobre máquinas CNC de enrollado de resortes
¿Qué diámetros de alambre pueden manejar las máquinas CNC de enrollado de resortes?
La mayoría de las máquinas CNC de enrollado de resortes pueden procesar diámetros de alambre que van desde aproximadamente 0,1 mm hasta 16 mm. Esta amplia gama cubre desde resortes de precisión delicados hasta bobinas industriales de alta resistencia, lo que las hace versátiles para diversas aplicaciones.
¿Cómo mejora la producción una máquina multieje?
Los enrolladores de resortes multieje — con 4, 5 o incluso hasta 12 ejes — ofrecen mayor flexibilidad y precisión. Pueden dar forma a resortes complejos como resortes de torsión o cónicos con tolerancias más ajustadas. Esto reduce los ajustes manuales, acelera la producción y mejora la consistencia en grandes lotes.
¿Cuál es la diferencia entre enrollado de punto único y de doble punto?
Los enrolladores de punto único utilizan una herramienta estacionaria para formar el resorte, siendo más adecuados para diseños más simples y volúmenes bajos. Los enrolladores de doble punto tienen dos puntos de enrollado para una mayor precisión y un alimentamiento de cable más suave, ideales para fabricación de alta velocidad y alta precisión.
¿Son estas máquinas adecuadas para producción en pequeñas cantidades?
Absolutamente. Las máquinas modernas de enrollado de resortes CNC están diseñadas para ser flexibles. Incluso trabajos de resortes pequeños o personalizados se benefician de su rápida configuración, controles programables y repetibilidad, ahorrando tiempo y reduciendo desperdicio en comparación con los enrolladores manuales.
