Возможно, вы уже знаете, что Индивидуальная ЧПУ-обработка это больше, чем просто загрузка CAD-файла и нажатие кнопки…
Но знаете ли вы точно, почему некоторые производственные серии приносят убытки, а другие масштабируются без усилий?
Редко дело в машине. Всё зависит от стратегии.
В этом руководстве мы переходим за основы, чтобы анализировать Реальные сценарии производства которые делают или ломают проект.
Вы научитесь устранять разрыв между Прототипом и мелкосерийным производством, определять, когда 5-осевое на самом деле дешевле, чем Позиционирование 3+2, и как конкретные Обратная связь по DFM касающаяся Внутренних радиусов углов может сэкономить ваш бюджет.
Будь вы обработчиком Титан или снижаете риски в Международных заказных CNC-проектах, это практическое руководство, которое вам нужно.
Давайте начнем.

1. Почему “кастомное” CNC-обработка — это больше, чем просто запуск программы

Настоящее индивидуальное ЧПУ-обработка — это не просто загрузка цифрового файла и нажатие кнопки. Это сложный процесс subtractive manufacturing, при котором исходный материал — от алюминия 6061 до сложных пластиков, таких как PEEK — вырезается в высокопроизводительные детали Точные детали на ЧПУ. В MS Machining мы рассматриваем каждый проект как инженерную задачу, используя передовое оборудование с 3, 4 и 5 осями для достижения допусков с точностью до ±0,005 мм.

Различие заключается в техническом исполнении, а не только в автоматизированной резке:

• Проектирование для производства (DFM): Мы не просто обрабатываем то, что нарисовано; мы предоставляем критическую обратную связь для оптимизации путей инструмента, минимизации отходов и снижения производственных затрат.
• Мастерство в работе с материалами: Обработка различных материалов требует определённых скоростей, подач и стратегий инструмента для предотвращения деформации и обеспечения целостности поверхности.
• Качество ISO 9001:2015: Наш процесс обеспечивает то, что прецизионных ЧПУ-деталей соответствует строгим нормативным стандартам, будь то один прототип или серия из 100 000 единиц.

Этот подход превращает цифровой дизайн в физическую реальность, которая функционирует точно так, как задумано, преодолевая разрыв между концептом и компонентом, готовым к полёту или медицинской сертификации.

2. Сценарий А: Переход от прототипа к мелкосерийному производству (LVM)

Переход от одного “доказательства концепции” к партии из 50 или 100 единиц — один из самых критических этапов в разработке продукта. В MS Machining мы видим это ежедневно. У вас есть рабочий дизайн, но теперь нужно масштабировать его, не превышая бюджет и не жертвуя достигнутыми в прототипе допусками. Именно здесь Объяснение индивидуальной ЧПУ-обработки через реальные сценарии производства по-настоящему подчеркивает разницу между стандартной мастерской и стратегическим партнером по производству.

2.1 Препятствие “затраты на настройку”: почему небольшие партии кажутся дорогими

Общая точка трения для инженеров — цена за единицу при низком объеме заказов. Если одна деталь стоит $100, почему заказ пяти деталей не стоит просто $500? Ответ кроется в затратных расходах на инженерные работы (NRE), особенно на настройку станка.

Прежде чем мы начнем резать, наша команда должна:

• Программировать путевые программы: Инженеры CAD/CAM создают G-код, который управляет станком.
• Настройка фиксаторов: Мы проектируем и устанавливаем индивидуальные приспособления для надежного закрепления вашего сырья.
• Загрузка инструмента: Выбор и калибровка конкретных сверл и торцевых фрез для вашего материала.

Этот процесс занимает одинаковое время, независимо от того, делаем ли мы одну единицу или тысячу. Когда мы обрабатываем лучшее производство индивидуальных деталей с ЧПУ, эти фиксированные затраты амортизируются на общее количество. При заказе из 5 деталей эта плата за подготовку делится на пять, что увеличивает цену за единицу. При заказе из 100 деталей стоимость подготовки становится незначительной на одну деталь. Мы стремимся минимизировать эти затраты с помощью умного программирования CAM, но математика обработки остается постоянной реальностью.

2.2 Поддержание последовательности при производстве более 100 прецизионных деталей

Масштабирование — это не только экономика; это вопрос повторяемости. Производство одного идеального компонента — это вопрос навыков; производство 100 идентичных прецизионных ЧПУ-деталей — это вопрос контроля процесса.

В сценарии малых объемов производства ручные настройки, которые могут быть приемлемы для одного прототипа, становятся недостатками. Чтобы обеспечить соответствие каждой детали допуску ±0.005мм, мы полагаемся на:

• Протоколы ISO 9001:2015: Строгое соблюдение стандартизированных систем управления качеством.
• Автоматический мониторинг инструментов: Обнаружение износа инструмента до того, как он повлияет на размеры детали.
• Промежуточный контроль: Проверка критических характеристик во время обработки, а не только в конце.

Будь то резка алюминиевых корпусов или сложных обработки металлов на ЧПУ проектов из нержавеющей стали, наш фокус смещается с “сделать это работоспособным” на “сделать это последовательно”. Это обеспечивает, что 100-я деталь, снятая с станка, подходит так же идеально, как и первая.

3. Сценарий B: управление сложностью с помощью 5-осевой и 3+2 позиционной обработки

Когда мы сталкиваемся со сложными прецизионных ЧПУ-деталей, дебаты часто сводятся к тому, использовать ли одновременную 5-осевую обработку или придерживаться стандартной 3+2 позиционной обработки. Это не только для демонстрации современного оборудования; речь идет о управлении рисками и геометрией. Правильный выбор метода определяет, выйдет ли деталь идеально или попадет в отходы из-за накопления допусков.

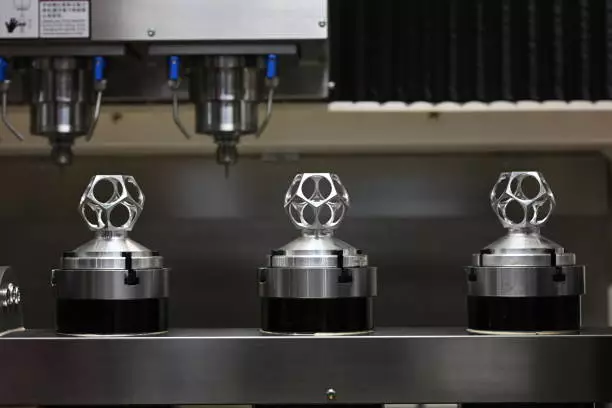

3.1 Снижение ошибок настройки с помощью обработки за один раз

Главный враг точности в производстве — перемещение детали. Каждый раз, когда оператор должен отпустить зажим, повернуть и зажать деталь заново для следующей операции, мы вводим погрешность. Даже при использовании лучших датчиков границ эти небольшие отклонения накапливаются.

В рабочем процессе с 3 осями сложное корпусное изделие может потребовать шесть различных настроек. В отличие от этого, использование современной технологии многоосевого станка с ЧПУ 5 осей позволяет обрабатывать пять сторон детали за одну настройку. Благодаря тому, что деталь остается неподвижной, а инструмент движется вокруг нее, мы сохраняем одну исходную точку (нулевую точку отсчета).

Преимущества обработки за одну настройку:

• Более жестких допусков: Исключает ошибки “накопления” (stack-up), вызванные множественными сменами фиксации.
• Лучшее смешивание поверхностей: Поверхности плавно переходят друг в друга без линий несоответствия.
• Снижение человеческих ошибок: Меньшее количество обработки означает меньше шансов ошибок при загрузке или попадания мусора, влияющего на фиксацию.

3.2 Когда 5-осевая обработка действительно дешевле? Общая перспектива стоимости



Существует misconception, что 5-осевая обработка всегда дороже. Хотя часовая ставка станка выше, чем у стандартного 3-осевого фрезерного станка, общая стоимость может быть ниже для определенных геометрий. Нужно смотреть на всю картину, а не только на время работы станка.

Если я производлю Точные детали на ЧПУ используя 3-осевой подход, который требует пять пользовательских приспособлений и трех часов работы оператора только на смену настроек, расходы резко возрастут. 5-осевой станок может стоить дороже за час, но если он завершает обработку за один час без затрат на фиксацию и вмешательства оператора, он выигрывает по итогам.

Факторы, влияющие на стоимость:

• Стоимость фиксации: 5-осевая обработка часто использует простое зажимное устройство типа дюбеля, что экономит тысячи на изготовлении специальных приспособлений.
• Время работы: Вы не платите оператору за то, чтобы он стоял и переворачивал детали весь день.
• Производительность: Более быстрые сроки выполнения означают, что детали быстрее попадают на вашу сборочную линию.

Для сложных аэрокосмических или автомобильных компонентов, особенно таких как сложные детали для аэрокосмических и автомобильных применений, эффективность 5-осевой обработки часто компенсирует более высокую почасовую ставку, делая её более разумным экономическим выбором.

4. Анализ факторов стоимости: обратная связь по проектированию для производства, которая экономит бюджеты

По нашему опыту, Объяснение индивидуальной ЧПУ-обработки через реальные сценарии производства часто сводится к одной вещи: производимости. Мы не просто даем цену; мы анализируем ваши CAD-файлы, чтобы найти возможности для снижения затрат. Многие инженеры удивляются, узнав, что незначительные изменения в дизайне могут снизить время обработки на 30% или более. Наш процесс проектирования для производства (DFM) сосредоточен на выявлении особенностей, мешающих работе станка, что позволяет нам обеспечивать высокое качество прецизионных ЧПУ-деталей без ненужных затрат.

4.1 Внутренние радиусы углов: секрет более быстрых циклов обработки

Одним из наиболее распространенных факторов стоимости, которые мы наблюдаем, является требование к идеально острым внутренним углам под 90 градусов. Поскольку фрезы с ЧПУ круглые и вращаются, они физически не могут обработать квадратный внутренний угол за один проход. Если острый угол является обязательным, нам приходится менять процессы и использовать что такое sinker EDM для выжигания материала электродом, что значительно увеличивает время выполнения и стоимость.

Чтобы сохранить эффективность производства, мы рекомендуем добавлять радиус ко всем внутренним вертикальным краям.

• Правило на практике: Сделайте радиус угла немного больше радиуса инструмента, который, скорее всего, будет использоваться.
• Преимущество: Это предотвращает остановку инструмента и резкий поворот на 90 градусов, что вызывает напряжение. Вместо этого режущий инструмент может двигаться по непрерывной траектории, что приводит к более быстрому удалению материала и лучшей поверхности.

4.2 Глубокие карманы и тонкие стенки: управление вибрациями и прогибами

Глубокие полости и тонкие стенки — враги скорости. При обработке глубоких карманов нам приходится использовать длинные инструменты. Чем длиннее инструмент выступает из держателя, тем больше он склонен к вибрациям или “тремору”. Эта вибрация портит качество поверхности и заставляет нас замедлять работу станка до минимума, чтобы сохранить допуски на Точные детали на ЧПУ. Обычно мы рекомендуем соотношение глубины к ширине не более 3:1.

Тонкие стены создают аналогичную проблему с прогибом. Когда фреза давит на материал, тонкая стена будет изгибаться от инструмента, что приводит к неточностям в размерах. Когда мы производим сложные детали для фрезерования на ЧПУ, мы часто рекомендуем утолщать стены или добавлять временные опорные конструкции, чтобы обеспечить жесткость компонента на протяжении всего процесса высокоскоростной обработки.

5. Точная обработка для критически важных отраслей: логика материалов и поверхности

Когда мы обсуждаем Объяснение индивидуальной ЧПУ-обработки через реальные сценарии производства, выбор материала обычно является первой переменной, определяющей стратегию производства. В критически важных отраслях, таких как медицина и аэрокосмическая промышленность, нельзя просто заменить материалы без полного пересмотра подхода к обработке. Мы не просто режем металл; мы проектируем процесс так, чтобы он соответствовал конкретному поведению материала под нагрузкой и при нагреве.

5.1 За пределами алюминия 6061: обработка титана, инконеля и PEEK

Хотя мы являемся широко доверяемым производитель деталей из алюминия, многие высокопроизводительные применения требуют материалов, значительно сложнее в обработке. Стандартный алюминий 6061 прост в обработке, но переход к инженерным пластикам или суперсплавам требует строгого контроля процесса для поддержания Точные детали на ЧПУ качества.

• PEEK (Полиэфирэфиркетон): Это основа в медицинских и аэрокосмических приложениях благодаря высокой термостойкости. Однако пластики, такие как PEEK, склонны к снятию внутреннего напряжения и деформации во время обработки. Мы используем специализированные острые инструменты и определённые стратегии охлаждения, чтобы предотвратить нагрев, который может деформировать деталь.
• Нержавеющая сталь (304/316): В отличие от алюминия, нержавеющая сталь упрочняется при длительном воздействии фрезы в одном месте. Мы оптимизируем траектории инструмента для поддержания постоянного контакта, чтобы материал не затвердел до завершения реза.
• Твердые металлы: При работе с более твердыми сплавами важна жесткость. Любые вибрации в установке приводят к плохой отделке поверхности и поломке инструментов. Мы используем наши жесткие 4-осевые и 5-осевые установки для эффективной обработки в условиях высокого напряжения.

5.2 Критические поверхности: когда эстетика встречается с функциональными допусками

Распространенное заблуждение в прецизионных ЧПУ-деталей производство заключается в том, что отделка поверхности — это чисто косметическая процедура. На самом деле такие покрытия, как анодирование и порошковое покрытие, изменяют конечные размеры детали. Если посадочное место под подшипник имеет допуск ±0.005мм, добавление слоя анодирования толщиной 0.01мм без предварительного планирования приведет к несоответствию и неудаче проверки.

Мы интегрируем логику отделки поверхности непосредственно в этап программирования CAM:

• Анодирование (Тип II и III): Мы учитываем химический наслоение, обрабатывая особенности немного меньшими или большими размерами, в зависимости от геометрии, чтобы финальная покрытая часть оказалась точно в пределах допусков.
• Пассивирование: Обязательно для медицинских деталей из нержавеющей стали, чтобы предотвратить коррозию. Этот процесс удаляет свободное железо с поверхности без изменения размеров, обеспечивая биосовместимость.
• Обработка шаром: Используется для создания равномерной матовой текстуры. Мы тщательно контролируем давление при обработке взрывом, чтобы избежать закругления острых краев, которые должны оставаться четкими для сборки.

6. Управление рисками в зарубежных проектах по индивидуальной ЧПУ-обработке

При анализе Объяснение индивидуальной ЧПУ-обработки через реальные сценарии производства, самая большая неуверенность для российских покупателей часто заключается не в самой способности обработки, а в воспринимаемых рисках аутсорсинга. Мы сокращаем этот разрыв, относясь к каждому заказу — будь то один прототип или 10 000 единиц — с той же строгой ответственностью, которую вы ожидаете от мастерской неподалеку.

6.1 Документация по качеству: от отчета о материале (MTR) до отчетов FAI

Доверие — хорошо, но документация — лучше. Мы не ожидаем, что вы поверите нам на слово в вопросах целостности материалов или точности размеров. Наш процесс, сертифицированный по ISO 9001:2015, гарантирует, что каждая партия Точные детали на ЧПУ имеет полную бумажную документацию. Это исключает страх “таинственного металла”, распространенный в зарубежном производстве.

Стандартные комплекты документации включают:

• Отчеты о тестировании материалов (MTR): Подтверждают химический состав и механические свойства исходного материала. Например, когда мы производству компонентов из нержавеющей стали, MTR подтверждает, что материал соответствует определенным маркам, таким как 304 или 316L, обеспечивая необходимую коррозионную стойкость.
• Проверка первого изделия (FAI): Перед запуском полной партии мы проверяем первый образец на соответствие вашим требованиям GD&T. Это подтверждает, что наша настройка производит детали, точно соответствующие чертежу.
• Отчёты CMM: Для жестких допусков (до ±0,005 мм) мы предоставляем данные координатно-измерительной машины для проверки критических размеров.

6.2 Прозрачность сроков выполнения и логистическая упаковка

Идеально обработанная деталь теряет смысл, если она прибывает поврежденной или с задержкой в три недели. Мы рассматриваем логистику как продолжение производственного процесса. Поскольку мы предлагаем сроки выполнения от 1 до 3 дней для прототипов, мы гарантируем, что скорость не потеряется в пути.

Мы снижаем риски при транспортировке за счет:

• Индивидуальной упаковки: Мы не просто кладем детали в коробку. Хрупкие прецизионных ЧПУ-деталей упакованы отдельно, помещены в специальные пенопластовые лотки или вакуумно запечатаны, чтобы предотвратить царапины и коррозию во время воздушных или морских перевозок.
• Честные сроки выполнения: Мы предоставляем реалистичные сроки доставки заранее. Если сложная отделка, такая как анодирование или порошковое покрытие, добавляет два дня к графику, мы учитываем это сразу, а не обещаем невозможное.
• Гибкость минимального заказа: Наша способность обрабатывать заказы от 1 до 100 000+ единиц означает, что вы можете протестировать нашу логистику на небольшом объеме, прежде чем перейти к полномасштабному производству.
