Что такое шпиндель ЧПУ?
A шпиндель ЧПУ является основной частью станка с числовым программным управлением, которая вращает режущий инструмент на высокой скорости для обработки материалов, таких как дерево, металл или пластик. В отличие от простого сверла или фрезера, шпиндель ЧПУ предназначен для высокой точности, мощности и долговечности.
Основные компоненты шпинделя ЧПУ
| Компонент | Описание |
|---|---|
| Двигатель | Передает вращение на вал шпинделя; может быть встроенным или отдельным |
| Вал | Вращается для вращения инструмента; должен быть сбалансирован и прочен |
| Подшипники | Поддерживают вал; качество влияет на точность и плавность вращения |
| Держатель инструмента | Крепко удерживает режущий инструмент, часто с помощью цанг |
| Конус | Коническая форма внутри шпинделя, в которую вставляется инструмент |
Как работает шпиндель ЧПУ
A Двигатель шпинделя ЧПУ вращает вал через Переменный частотный привод (ПЧП). Это позволяет пользователям управлять скоростью шпинделя обороты в минуту (об/мин) и крутящий момент динамически, с учетом различных материалов и резов. Система VFD обеспечивает изменение скорости, необходимое для точной фрезеровки и маршрутизации.
Фрезеры для обрезки vs. Настоящие шпиндели ЧПУ
| Особенность | Фрезер для обрезки | Настоящий шпиндель ЧПУ |
|---|---|---|
| Тип двигателя | Обычно щеточный, воздушное охлаждение | Бесщеточный, воздушное или водяное охлаждение |
| Регулировка скорости | Ограниченная, обычно фиксированная или ступенчатая | Точная переменная регулировка через VFD |
| Точность вращательного люфта | Более высокий люфт, меньшая точность | Низкий люфт, высокая точность |
| Мощность и долговечность | Меньшая мощность, меньшая долговечность | Больше мощности, предназначен для интенсивного использования |
| Уровень шума | Обычно громче | Тише, особенно с водяным охлаждением |
Настоящие шпиндели с ЧПУ обеспечивают превосходную точность, мощность, и надежность по сравнению с триммерами, что делает их лучшим выбором для профессиональной фрезеровки и гравировки с ЧПУ.
Это введение охватывает основы и основные компоненты шпинделя с ЧПУ, объясняя, как он работает и основные различия между триммерами и специализированными шпинделями. Это помогает понять, почему выбор шпинделя важен для производительности и надежности вашего станка с ЧПУ.

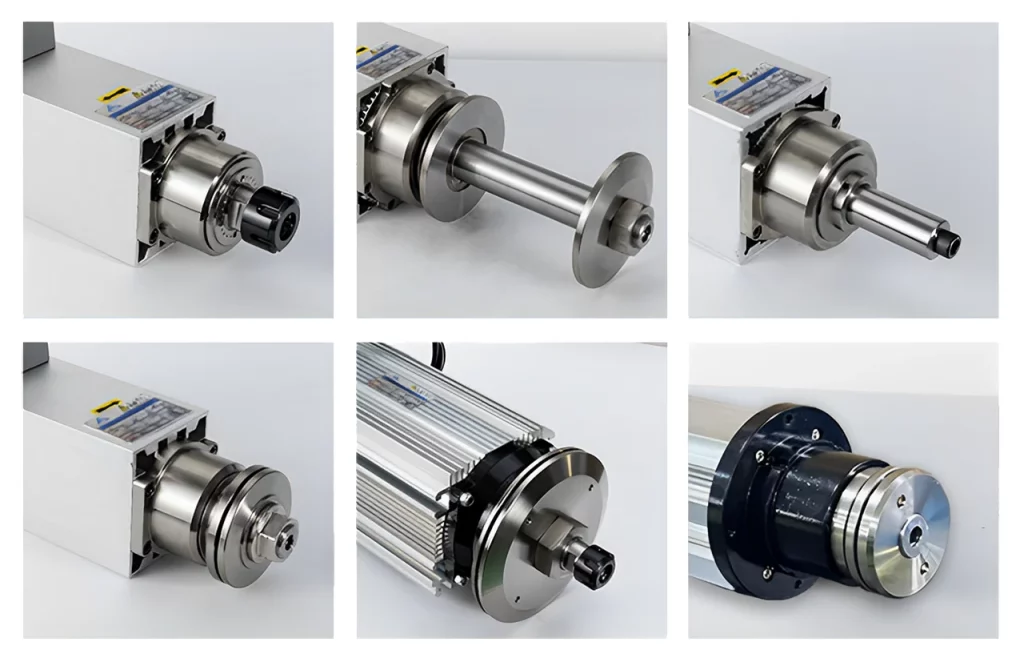

Виды шпинделей с ЧПУ
При выборе шпинделя с ЧПУ важно понимать основные типы, чтобы выбрать подходящий для ваших нужд. Два распространенных варианта охлаждения — воздушное охлаждение и водяное охлаждение. Воздушные шпиндели тише, проще в обслуживании и обычно дешевле, но могут работать горячее и снижать производительность при длительных работах. Водяные шпиндели остаются холоднее, что обеспечивает лучшую производительность и более долгий срок службы — однако требуют системы водяного насоса и большего обслуживания.
Мощностные показатели также важны. Для легкой гравировки и небольших проектов популярны шпиндели в диапазоне 800 Вт до 1,5 кВт . Шпиндель мощностью 2,2 кВт часто считается оптимальным вариантом для универсального использования, легко справляясь с деревом, акрилом и мягкими металлами. Для тяжелых фрезеровок более твердых материалов, таких как сталь и толстый алюминий, выбирайте что-то 3 кВт или выше , чтобы обеспечить необходимый крутящий момент и стабильность.
Замена инструмента также влияет на производительность. Шпиндели с ручной заменой инструмента сохраняют низкую стоимость, но замедляют рабочий процесс. В то время как, Шпиндели с автоматической сменой инструмента (ATC) повышайте эффективность за счет переключения инструментов с минимальным временем простоя, идеально для профессиональных или производственных условий.
Наконец, типы шпинделей влияют на баланс скорости и крутящего момента. Шпиндели с ременным приводом предлагают гибкое управление скоростью и более простое обслуживание, но имеют немного меньший крутящий момент. Шпиндели с прямым приводом подключают мотор прямо к валу для более высокого крутящего момента и быстрого ускорения. А также есть шпиндели с встроенным мотором, где мотор интегрирован непосредственно в корпус шпинделя — это повышает точность и уменьшает вибрации, но может быть дороже.
Выбор правильного типа шпинделя зависит от вашего рабочего процесса, материалов и бюджета. Для качества и долговечности такие варианты, как шпиндели с ЧПУ от MS Machining, обеспечивают отличную точность вращения и надежность, что делает их надежным выбором для различных применений с ЧПУ.
Для более глубокого изучения процессов обработки с ЧПУ и того, как выбор шпинделя влияет на них, ознакомьтесь с этим подробным руководством по Обработка CNC латунью.
Ключевым характеристикам для оценки в шпинделе с ЧПУ
При выборе шпиндель ЧПУ, есть несколько ключевых характеристик, на которые стоит обратить внимание, чтобы подобрать подходящий вариант для вашей работы.
| Технические характеристики | На что обращать внимание | Почему это важно |
|---|---|---|
| Мощность (кВт) и Крутящий момент | от 0,8 кВт для легких работ до 3 кВт и выше для тяжелого фрезерования | Определяет силу резания и эффективность |
| Диапазон оборотов | Распространенные диапазоны: 5 000–24 000+ об/мин | Регулирует скорость для различных материалов и отделки |
| Типы цанг | ER11 (маленькие инструменты), ER20 (средние), ER32 (большие) | Точность и разнообразие крепления инструмента |
| Точность биения | Низкое биение (менее 0,01 мм) снижает вибрацию инструмента | Улучшает качество поверхности и срок службы инструмента |
| Качество подшипников | Керамические и стальные подшипники | Керамика обеспечивает более высокую скорость и долговечность; сталь — экономичный выбор |
| Напряжение и потребности в VFD | Совместимость с вашей электросетью и управлением шпинделем VFD | Необходимость для стабильной работы с переменной скоростью |
| Система охлаждения | Воздушное охлаждение или водяное охлаждение | Влияет на уровень шума и срок службы шпинделя |
Точные точность вращения и высококачественные Подшипники шпинделя CNC имеют решающее значение для профессиональных результатов. Также важно соответствие напряжению с вашим контроллером ЧПУ обеспечивает плавные изменения скорости и эффективную работу.
Выбор правильного патронного шпинделя ER20 или других размеров зависит от ваших потребностей в инструменте и требований к повторяемости. Кроме того, выбор между воздушным охлаждаемым шпинделем or водяным охлаждаемым шпинделем влияет на уровень шума и обслуживание. Водяное охлаждение обычно позволяет дольше работать без остановки и лучше управлять теплом, что повышает производительность.
Например, если вы обновляете на тяжелый шпиндель для обработки металла, рассмотрите возможность консультации с экспертными услугами по ЧПУ, такими как предлагаемые в кастомной обработке металлических деталей на ЧПУ, где характеристики шпинделя напрямую влияют на конечную точность и долговечность.
Как выбрать подходящий шпиндель для вашего ЧПУ
Выбор правильного шпиндель ЧПУ зависит в основном от того, с какими материалами вы планируете работать и ваш бюджет. Различные материалы, такие как дерево, акрил, алюминий и сталь, требуют шпинделей с определенной мощностью и скоростью.
| Материал | Рекомендуемая мощность шпинделя (кВт) | Примечания |
|---|---|---|
| Дерево | 0.8 – 1.5 | Легкий вес, меньше нагрева |
| Акрил | 1.5 – 2.2 | Требуются чистые резы, низкий уровень шума |
| Алюминий | 2.2 – 3.0 | Требуется хорошее крутящий момент, использование охлаждающей жидкости |
| Сталь | 3.0+ | Тяжелая нагрузка, требуется высокий крутящий момент |
Хобби против профессионального использования
- Хоббисты часто могут обходиться воздушным шпинделем мощностью 800 Вт до 1,5 кВт – экономично и проще в обслуживании.
- Профессионалы должны инвестировать в водяные шпиндели мощностью 2.2 кВт и выше для долговечности, тихой работы и стабильной мощности. Эти шпиндели выдерживают длительное использование без перегрева.
Обновление с триммера на CNC-шпиндель
Если вы переходите с триммера на настоящий CNC-шпиндель, рассмотрите:
- Жесткость станка: Более мощные шпиндели требуют стабильной рамы CNC. Обновление вашей установки предотвращает вибрацию и повышает точность.
- Точность вращения: Низкий люфт шпинделя (колебания) важен для лучшей отделки и увеличения срока службы инструмента.
Лучшие рекомендации по CNC-шпинделям
Для надежной работы, низкого люфта и долговечности линейка шпинделей MS Machining выделяется. Их конкурентоспособные конструкции хорошо соответствуют потребностям рынка России как для хоббистов, обновляющихся с триммеров, так и для профессионалов, ищущих стабильное качество. Ознакомьтесь с их передовыми решениями для производства с ЧПУ для шпинделей, созданных с учетом точности и долгосрочного использования.
Выбор правильного шпинделя означает баланс между требованиями к материалу, бюджетом и возможностями станка для получения гладких резов и максимизации потенциала вашего CNC.
Советы по установке и настройке
Правильная настройка шпинделя ЧПУ — ключ к плавной работе и долгому сроку службы. Начинайте с монтажа: убедитесь, что шпиндель надежно закреплен на оси Z вашей машины, чтобы избежать вибраций, влияющих на точность. Когда речь идет о проводке, перепроверьте все соединения и используйте совместимый контроль VFD для шпинделя; правильное программирование частотно-регулируемого привода (VFD) обеспечивает точность настроек скорости и крутящего момента.
Не забудьте о необходимых аксессуарах для надежной работы вашего шпинделя ЧПУ:
- Цанги (ER11, ER20 или ER32 в зависимости от размера инструмента)
- Зажимы для стабильной фиксации инструмента
- Водяные насосы для охлаждения шпинделей и поддержания оптимальных температур
- Пылезащитные кожухи для сбора мусора и защиты подшипников
Будьте осторожны, чтобы избежать распространенных ошибок, таких как неправильное заземление, которое может вызвать электромагнитные помехи или повреждения, и несовместимые источники питания, что может привести к отказу шпинделя. Правильная установка и настройка сэкономят вам головную боль и улучшат общую производительность вашей машины. Для более продвинутых советов рассмотрите возможность изучения профессиональных практик обработки ЧПУ из надежных источников, таких как услуги по обработке ЧПУ от MS Machining.
Обслуживание и устранение неисправностей
Поддержание вашего шпинделя ЧПУ в отличном состоянии требует регулярного ухода. Выполняйте ежедневные или еженедельные проверки, очищая корпус шпинделя и держатель инструмента от пыли и мусора. Смазка — ключевой момент — убедитесь, что подшипники шпинделя получают правильное количество смазки или масла в соответствии с рекомендациями производителя. Для водяных шпинделей следите за уровнем и качеством охлаждающей жидкости, регулярно меняя ее, чтобы избежать перегрева и коррозии.
Будьте внимательны к признакам износа шпинделя, таким как увеличение вибрации, необычный шум, перегрев или снижение производительности резки. Это может указывать на проблемы с подшипниками или мотором, что влияет на точность выработки и общее качество обработки.
Чтобы продлить срок службы вашего шпинделя:
- Используйте правильные скорости и подачи, рекомендуемые для вашего материала и мощности шпинделя
- Избегайте резких столкновений и обеспечьте хорошую жесткость вашего ЧПУ-станка
- Поддерживайте настройки управления VFD шпинделем в оптимальном состоянии, чтобы предотвратить перегрузки
Знание, когда необходимо ремонтировать или заменять, очень важно. Если точность выработки шпинделя выходит за пределы спецификаций или шум подшипников сохраняется после обслуживания, зачастую лучше заменить шпиндель, чем рисковать плохой обработкой или дальнейшими повреждениями.
Для качественных ЧПУ-шпинделей с надежной долговечностью и низкой точностью выработки рассмотрите проверенных поставщиков, таких как MS Machining. Их продукция обеспечивает плавную работу и долговечность, подходит как для любителей, так и для профессионалов. Для связанных задач ознакомьтесь с их подробным списком материалов для ЧПУ-обработки, чтобы подобрать шпиндель под ваши заготовки.
