Понимание ЧПУ-шлифовки: определение и основы

Интересует, что ЧПУ-шлифовка на самом деле означает? Проще говоря, это процесс точной шлифовки, управляемый системой числового программного управления (ЧПУ). Вместо ручного направления шлифовальной машины, ЧПУ-станок следует запрограммированным инструкциям для точного формирования или обработки заготовки.

Основные принципы ЧПУ-шлифовки

• Удаление материала происходит с помощью абразивной шлифовальной машины, которая вращается на высокой скорости.
• Абразивные частицы колеса царапают небольшие количества материала, достигая гладких поверхностей или определённых размеров.
• В отличие от режущих инструментов, шлифовальные круги используют трение и износ для формирования твёрдых или точных деталей.

Чем ЧПУ-шлифовка отличается от других процессов с ЧПУ

• ЧПУ-шлифовка против ЧПУ-фрезерования: Шлифовка удаляет материал за счёт износа, а не срезает стружку, как фрезерование.
• Шлифовка ЧПУ против ручной шлифовки: ЧПУ обеспечивает превосходную отделку и стабильную точность.
• Шлифовальные круги — ключевой элемент — отличающиеся от фрезерных инструментов или токарных станков, что означает, что абразивная обработка — их уникальная специализация.

Краткая история: от традиционной до ЧПУ-шлифовки

Шлифовка началась как ручная профессия: опытные операторы использовали ручные шлифовальные круги для формовки металла. Со временем станки становились всё более сложными:

• Ранние станки имели ограниченную автоматизацию.
• Революция ЧПУ ввела программируемую шлифовку, повышая повторяемость и точность.
• Сегодня ЧПУ-шлифовальные станки являются необходимыми для отраслей, требующих допусков в микронах и безупречной поверхности.

Короче говоря, ЧПУ-шлифовка сочетает традиционные абразивные методы с передовой автоматизацией для непревзойденной точности и эффективности.

Как работает процесс шлифовки ЧПУ

Шлифовка ЧПУ начинается с четкого проекта, основанного на спецификациях детали. Сначала модель детали в CAD программируется в контроллер ЧПУ, задавая путь и параметры для шлифовального круга. Затем происходит настройка станка: закрепление заготовки с помощью фиксатора обеспечивает стабильность во время процесса.

Далее выбирается шлифовальный круг. Различные типы шлифовальных кругов — такие как оксид алюминия или алмаз — выбираются в зависимости от материала и желаемой отделки. Размер круга, абразивный зернистость и связка влияют на качество и скорость удаления материала.

Во время обработки ЧПУ-станок тщательно контролирует ключевые параметры:

• Скорость круга: Скорость вращения шлифовального круга, которая влияет на качество поверхности и нагрев.
• Подача: Скорость перемещения заготовки или круга во время шлифовки, балансируя между эффективностью и точностью.
• Глубина реза: Толщина удаленного материала за проход, влияющая как на допуски, так и на время обработки.

Охлаждение играет важную роль, охлаждая рабочую зону, чтобы предотвратить перегрев и снизить тепловое повреждение. Оно также помогает смывать шлифовальные отходы для поддержания качества поверхности.

После завершения шлифовки могут выполняться финальные этапы, такие как исправление формы круга для восстановления его формы или дополнительные тонкие полировочные проходы для высокоточных поверхностей. Вместе эти тщательно контролируемые действия делают ЧПУ-шлифовку надежным процессом для получения точных допусков и гладких отделок на широком спектре материалов.

Для отраслей, нуждающихся в сложных деталях с высокой точностью, ЧПУ-шлифовка обеспечивает стабильное качество благодаря автоматизированным системам управления и передовым компонентам, таким как шлифовальный круг, зажимное устройство и контроллер ЧПУ. Этот процесс гарантирует, что каждый элемент соответствует строгим требованиям.

Узнайте больше о прецизионной обработке с помощью технологий ЧПУ на нашей медицинское ЧПУ-обработка устройств странице, где критична точность.

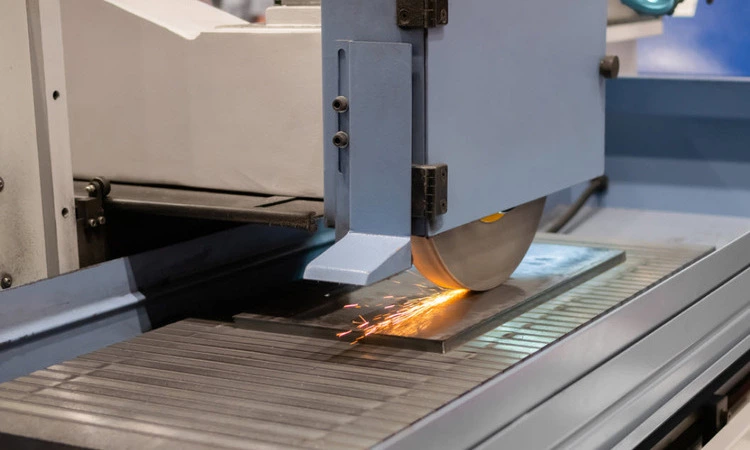

Виды станков для ЧПУ-шлифовки

ЧПУ-шлифовка охватывает ряд станков, предназначенных для выполнения конкретных шлифовальных задач. Вот краткий обзор основных типов:

Эти шлифовальные станки с ЧПУ различаются по точности и скорости, но все используют точность ЧПУ для превосходной отделки и повторяемости. Для сложных форм, требующих как плоских, так и контурных поверхностей, работают совместно шлифовальные станки с ЧПУ и профильные шлифовальные станки. Цилиндрические и бесцентровые станки отлично подходят для круглых деталей, при этом последние идеально подходят для серийного производства.

Если ваш проект связан с точной обработкой металлов или композитов, стоит ознакомиться с специализированными услугами ЧПУ-машинной обработки, такими как обработка сплавов на ЧПУ может дополнять шлифовку для обеспечения точных допусков и сложных требований к материалам.

Общие типы операций шлифовки на ЧПУ

Шлифовка на ЧПУ охватывает несколько ключевых операций, каждая из которых подходит для различных форм и производственных потребностей.

• Плоская шлифовка: Это идеально подходит для создания плоских, гладких поверхностей на заготовках. Используя вращающееся абразивное колесо, станки с ЧПУ для плоской шлифовки обеспечивают точные допуски и отличное качество поверхности.

• Внешняя (OD) и внутренняя (ID) цилиндрическая шлифовка: Эти операции сосредоточены на цилиндрических формах. Внешняя шлифовка (OD) сглаживает наружный диаметр, а внутренняя (ID) работает с внутренними поверхностями, такими как отверстия или канавки. Обе широко используются в производстве прецизионных деталей.

• Бесцентная шлифовка: Идеально подходит для массового производства, бесцентная шлифовка не требует закрепления заготовки центрами. Она позволяет непрерывную, эффективную обработку цилиндрических деталей с надежной точностью.

• Профильная и контурная шлифовка: Эти операции обрабатывают сложные формы и кривые. ЧПУ станки для профильной шлифовки следуют точным запрограммированным траекториям для достижения сложных контуров с постоянными результатами.

Каждый тип операции использует специальные шлифовальные круги и настройки, адаптированные к материалу и требуемой отделке. Эта гибкость делает ЧПУ шлифовку одним из лучших выборов в отраслях, требующих высокой точности и эффективности. Для более подробной информации о возможностях точной обработки смотрите наш подробный обзор Прецизионная инженерия с ЧПУ.

Преимущества шлифовки на ЧПУ

Шлифовка на ЧПУ обеспечивает непревзойденную точность и постоянно строгие допуски, что делает ее идеальной для деталей, требующих точных размеров и гладкой поверхности. В отличие от ручной шлифовки, станки с ЧПУ обеспечивают превосходное качество поверхности с минимальными отклонениями, гарантируя соответствие каждой детали строгим стандартам.

Эти машины также повышают эффективность, особенно при массовом производстве. Автоматизированная шлифовка на ЧПУ сокращает отходы материала за счет оптимизации использования шлифовальных кругов и параметров резки. Это не только снижает затраты, но и ускоряет сроки выполнения без потери качества.

Многообразие материалов — еще одно важное преимущество. Шлифовка на ЧПУ работает с широким спектром твердых материалов — от сталей и экзотических металлов до керамики и современных композитов — без ущерба для точности. Эта гибкость поддерживает различные отрасли, от аэрокосмической до медицинской техники.

Автоматизация также играет важную роль. Благодаря контроллерам ЧПУ многие шлифовальные станки работают круглосуточно с минимальным участием оператора. Это снижает затраты на рабочую силу и повышает стабильность, позволяя производителям соблюдать жесткие сроки и поддерживать конкурентоспособные цены.

Для предприятий, стремящихся повысить качество и производительность, шлифовка на ЧПУ — мощное решение, объединяющее точность, универсальность и эффективность. Если вы хотите узнать, как шлифовка на ЧПУ вписывается в более широкие возможности обработки, ознакомьтесь с нашими услугами, связанными с с тяжелой ЧПУ-обработкой и инструментальном и штамповом производстве.

Применением и отраслями использования шлифовки на ЧПУ

Шлифовка на ЧПУ имеет важное значение во многих отраслях, где важны точность и долговечность. В аэрокосмической промышленности она используется для шлифовки лопаток турбин, валов и других критически важных компонентов, требующих строгих допусков и безупречной поверхности. Автомобильная промышленность полагается на шлифовку на ЧПУ для кулачковых валов, трансмиссий и деталей двигателя, где стабильное качество влияет на производительность и долговечность.

Производство медицинских устройств выигрывает от ЧПУ-шлифовки при изготовлении имплантатов, хирургических инструментов и протезов — областей, где гладкая отделка и точные размеры являются обязательными. Индустрии инструментов используют ЧПУ-шлифовку для изготовления режущих инструментов, штампов, форм и прецизионных измерительных приборов, обеспечивая стойкость инструментов к износу и острые, точные результаты.

Некоторые реальные примеры подчеркивают точность ЧПУ-шлифовки: турбинные лопатки для аэрокосмической промышленности, отполированные до микроскопической точности, автомобильные шестерни, шлифованные для снижения шума и повышения эффективности, и хирургические лезвия, сформированные по точным профилям, что повышает безопасность и производительность.

Для компаний, стремящихся оптимизировать производство с помощью прецизионной шлифовки, понимание того, как интегрируется ЧПУ-шлифовка с другими передовыми технологиями обработки, такими как алюминиевое ЧПУ-обработка или проволочная EDM, может открыть новые возможности для сложных, высококачественных деталей. Вы можете изучить решения, адаптированные к различным материалам и сложностям в условиях высокоточной промышленности. здесь и сравнить преимущества например, проволочная EDM и традиционная обработка.

Выбор подходящего решения для ЧПУ-шлифовки

Выбор лучшего решения для ЧПУ-шлифовки зависит в основном от вашего материала, конструкции детали и производственных требований. Вот ключевые факторы, которые следует учитывать:

• Твердость материала: Более твердые материалы, такие как закаленная сталь или керамика, часто требуют специальных шлифовальных кругов и более медленных подач для предотвращения повреждений.
• Геометрия и допуски: Сложные формы или жесткие допуски требуют ЧПУ-шлифовальных станков, обеспечивающих точное управление и повторяемость.
• Объем производства: Массовое производство выигрывает от автоматизированных настроек, таких как бесцентровая шлифовка, в то время как небольшие объемы или индивидуальные заказы могут предпочесть гибкие шлифовальные станки с плоским кругом.

Когда речь идет о выбор круга, соответствие правильного типа абразива и зернистости вашему материалу критично для эффективности и качества поверхности. Использование правильного охлаждающей жидкости не только предотвращает перегрев, но и продлевает срок службы круга и улучшает качество отделки.

Лучшие практики программирования для ЧПУ-шлифовки включают оптимизацию скорости круга, подачи и глубины реза для балансировки качества поверхности и скорости удаления материала. Правильное программирование также минимизирует износ инструмента и сокращает циклы обработки.

Выбирайте ЧПУ-шлифовку вместо альтернатив, таких как ручная шлифовка или ЧПУ-обработка на токарных станках, когда ваши детали требуют:

• Высокой точности и стабильной отделки
• Сложных профилей поверхности
• Минимального вмешательства человека для круглосуточного производства

Например, высокоточный компонент с точными допусками шлифовки и сложной геометрией обычно выигрывает от возможностей ЧПУ-шлифовки по сравнению с традиционными методами.

В MS Machining мы помогаем вам выбрать лучший процесс ЧПУ-шлифовки, соответствующий целям вашего проекта и бюджету. Для деталей, требующих высокоскоростной, точной отделки, ознакомьтесь с нашим опытом в спиральных канавках для подшипников высокоскоростных турбин, где ЧПУ-шлифовка является важным этапом достижения высокого качества.

Почему выбирают сотрудничество с MS Machining для ЧПУ-шлифовки

В MS Machining мы используем современные станки ЧПУ и экспертизу для каждого проекта, обеспечивая соответствие ваших деталей самым высоким стандартам точности. Наше современное оборудование выполняет широкий спектр шлифовальных операций — плоская шлифовка ЧПУ, цилиндрическая шлифовка наружных и внутренних поверхностей, а также специализированная шлифовка creep-feed — поэтому мы легко справляемся со сложными формами и узкими допусками.

Мы привержены контролю качества и быстрому выполнению заказов, помогая вам соблюдать график без компромиссов. Наша команда понимает важность превосходных поверхностных отделок и эффективного удаления материала, поэтому мы оптимизируем каждую шлифовку, чтобы снизить отходы и повысить экономическую эффективность.

Если вы ищете надежного партнера для обеспечения стабильных, высокоточных результатов в аэрокосмической, автомобильной, медицинской или инструментальной сферах, MS Machining обладает опытом и технологиями для выполнения работы качественно. Свяжитесь с нами сегодня через наш страницу контактов чтобы обсудить, как мы можем поддержать ваши потребности в ЧПУ-шлифовке с помощью профессиональных решений.
