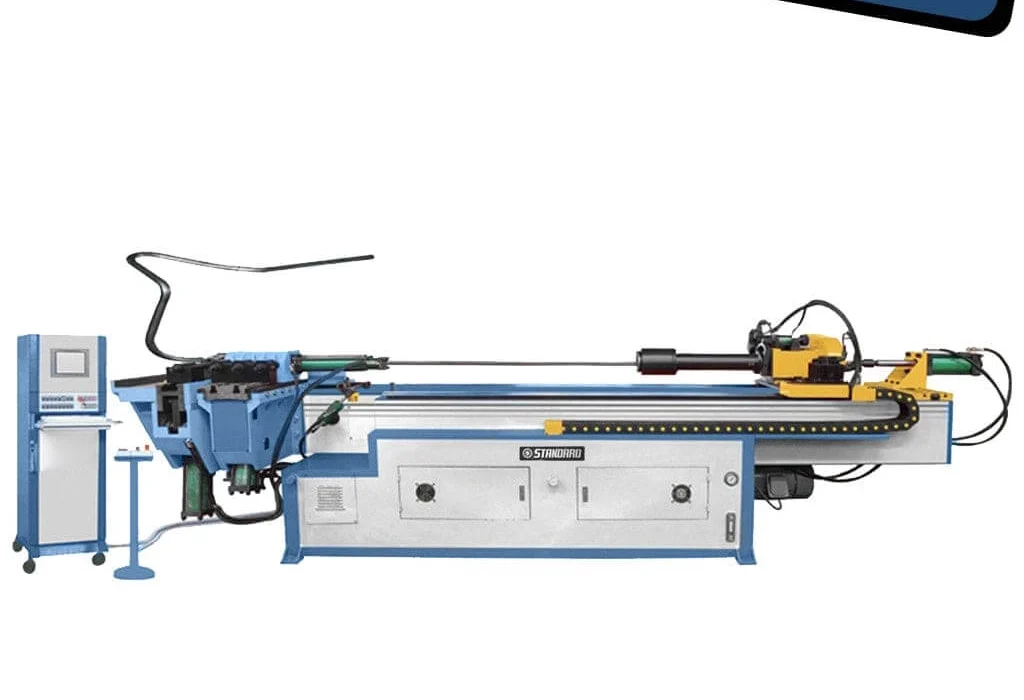

Hoe een CNC-buisschaar echt werkt

Een CNC-buisschaar vormt metalen buizen of pijpen door gebruik te maken van precieze mechanische krachten die worden geregeld door een computer. Hier is een eenvoudige uitleg van de belangrijkste onderdelen en hoe ze samenwerken:

Onderdeel	Functie
Buishoofd	Het hoofdonderdeel dat de buis fysiek buigt.
Drukmatrijs	Houdt de buis stevig vast en helpt de bocht te begeleiden.
Klemmatrijs	Klemt de buis om wegglijden tijdens het buigen te voorkomen.
Mandrel	Ingevoerd in de buis om inzakken of kreukvorming te voorkomen (gebruikt bij mandrelbuigen).
Versterker	Biedt extra kracht voor het buigen van dikkere of stevigere buizen.
Draagarm	Beweegt de buis in positie voor het buigen.

Trekbuigen versus Compressiebuigen

• Trekbuigen: De buis wordt rond de bochtmatrijs getrokken terwijl deze wordt ondersteund door de mandrel binnenin. Deze methode biedt strakke bochten en nette buigingen met minimale vervorming, ideaal voor precieze buizen zoals uitlaatgassen of hydraulische lijnen in de luchtvaart.

• Compressiebuigen: De buis wordt tegen een vaste buigmatje gedrukt, waardoor de buitenwand wordt samengedrukt. Dit gaat meestal sneller, maar kan kreukvorming of vervorming veroorzaken, waardoor het beter is voor buizen met een grotere diameter waar een perfecte vorm niet kritisch is.

Rol van de CNC-controller

De CNC-controller is het brein van de machine, die de buigvolgordes, hoeken en snelheden beheert. Veelvoorkomende controllers zijn onder andere:

• Beckhoff: Sterk aanpasbaar voor complexe buigtaken en multi-as opstellingen.
• Siemens: Bekend om betrouwbaarheid en integratie met Industry 4.0-systemen.
• Eigen systemen: Specifiek afgestemd op de hardware van de machine, vaak met gebruiksvriendelijke interfaces voor eenvoudigere bediening.

De controller zorgt voor reproduceerbare nauwkeurigheid, past zich aan verschillende buisprofielen aan en kan complexe buigprogramma's opslaan — essentieel voor efficiënte, precieze productie.

---

Door deze componenten en controlesystemen te combineren, levert een CNC-buigmachine voor buizen consistente, nauwkeurige bochten met minimale handmatige input, waardoor complexe buisvormen gemakkelijk worden omgezet in nauwkeurige, hoogwaardige onderdelen.

Belangrijke typen CNC-buigmachines voor buizen die vandaag beschikbaar zijn

Bij het kiezen van een CNC-buigmachine voor buizen is het handig om de belangrijkste beschikbare types te kennen en hoe ze verschillen.

• Single-stack vs Multi-stack vs Vector (Rotary Draw)

  Single-stack buigmachines behandelen één buigstation tegelijk, ideaal voor eenvoudige of korte series. Multi-stack machines hebben meerdere buigkoppen die gelijktijdig werken, wat de productie snelheid verhoogt voor complexe onderdelen. Vector- of rotary draw-buigmachines draaien de buis tijdens de buiging, wat maximale flexibiliteit biedt en ingewikkelde 3D-buigingen mogelijk maakt.

• Mandrel vs Niet-mandrel buigmachines

  Mandrel-buigmachines gebruiken een flexibele mandrel binnenin de buis om instorting of kreukvorming te voorkomen, essentieel bij het buigen van dunwandige roestvrijstalen of exotische legeringen. Niet-mandrel machines zijn sneller en goedkoper, maar beter geschikt voor dikkere wanden of minder kritische buigingen.

• Volledig elektrisch vs Hybride vs Hydraulisch

  Volledig elektrische CNC-buigmachines bieden hoge precisie, laag onderhoud en energie-efficiëntie, perfect voor strakke toleranties en frequent gebruik. Hybride modellen combineren elektrische aandrijvingen met hydraulische krachtstoten om kracht en efficiëntie te balanceren. Hydraulische machines domineren nog steeds zware werkzaamheden die enorme buigkrachten vereisen, maar gaan gepaard met hogere onderhouds- en energiekosten.

• Rechts- vs Links- vs Twin-Head Machines

  Rechts- en links-handige buigrichting onderscheiden, dus kies op basis van je winkelindeling en buisvormen. Twin-head buigmachines hebben twee buigarmen, waardoor de doorvoer voor symmetrische of complexe werkzaamheden effectief wordt verdubbeld.

Elk type heeft zijn plek afhankelijk van je productiebehoeften, materialen en budget. Voor degenen die hun mogelijkheden willen uitbreiden, integreren sommige CNC-buisbuigers ook laser snijden of andere processen, waardoor alles-in-één oplossingen ontstaan zoals een CNC-buisbuiger met lasercutter.

Voor meer over de veelzijdigheid en precisie die beschikbaar is, bekijk de geavanceerde 5-assige CNC-bewerking services van MS Machining die naadloos de buigmogelijkheden aanvullen.

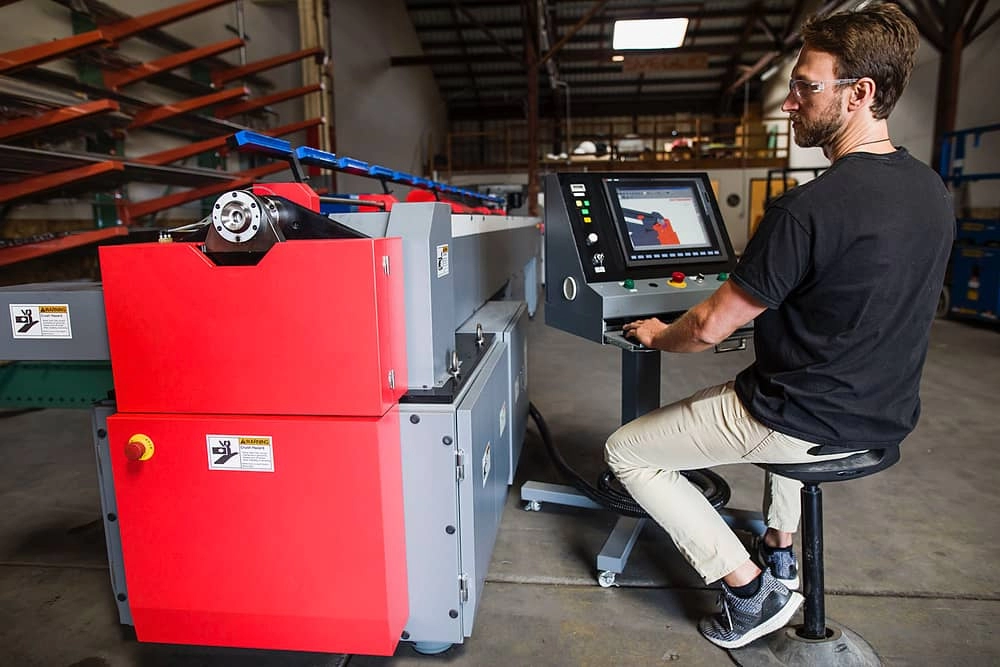

Belangrijke specificaties om te vergelijken voordat je een CNC-buisbuiger koopt

Bij het kiezen van een CNC-buisbuiger, is het essentieel om specificaties te vergelijken die direct invloed hebben op je productiebehoeften en budget. Hier is waar je op moet letten:

Specificatie	Waarop te letten	Waarom het belangrijk is
Maximale buis-Ø & wanddikte	Controleer de maximale buitendiameter en buisdikte die de machine aankan	Zorg voor compatibiliteit met je leidingen, inclusief dikke wanden of grote buizen
Minimale centerlijnradius (CLR) & maximale buigradius	Hoe strak de bocht kan zijn en hoe ver hij kan draaien (tot 360° of meer)	Nodig voor complexe onderdeelontwerpen en strakke bochten zonder knikken
Aantal assen (3–12+)	Meer assen maken meervoudige vlakke bochten en rotatiecontrole mogelijk	Extra assen = grotere flexibiliteit voor ingewikkelde bochten, vermindert handmatige repositionering
Buigsnelheid & booster kracht (Ton)	Snelheid van de cyclus, plus hydraulische/elektrische booster kracht	Snellere productie en mogelijkheid om sterkere materialen met dikke wanden te buigen
Nauwkeurigheid & Herhaalbaarheid	Zoek naar ±0.1° of beter; consistente precisie bij elke bewerking	Cruciaal voor hoogwaardige onderdelen, vermindert afval en herbewerkingskosten
Toolwijzigingstijd	Tijd die nodig is om mallen en kernen te verwisselen	Snellere omstelling = minder stilstand, vooral bij gemengde batchproductie

Waarom elke specificatie telt

• Buis OD & Wanddikte: Niet alle CNC-buisbuigers kunnen dikke wanden of grote diameters aan. Ken je materiaalspecificaties voordat je kiest.
• CLR & Buigradius: Een smallere middellijnradius (zoals 1D of minder) betekent betere complexe bochten—essentieel voor lucht- en ruimtevaart- of automobielonderdelen.
• Aantal assen: Basis 3-as machines kunnen eenvoudige bochten maken. Maar als je multi-as bochten op vierkante of rechthoekige buizen wilt, kijk dan naar machines met tot 12 assen of vectorbuigen.
• Snelheid en Boosterkracht: Zware buizen vereisen meer buigkracht. Hogere booster-tonnen betekenen dat de machine niet zal vastlopen of nauwkeurigheid verliest.
• Nauwkeurigheid & Herhaalbaarheid: Dit beïnvloedt je opbrengst. Machines met hoge herhaalbaarheid houden onderdelen uniform over lange productieruns.
• Omstellingstijd: In een flexibele werkplaats met veel verschillende taken kan snelle toolwissel uren per week besparen.

Het correct instellen van deze specificaties zorgt ervoor dat je CNC-buisbuiger zowel bij je onderdelen als je productievolume past.

Voor precisie metalen onderdelen naast buigen, bekijk onze CNC-bewerking metalen onderdelen diensten om je buisfabricage-opstelling te complementeren.

Elektrische CNC-buisbuigers vs Hydraulisch – Vergelijkingstabel 2026

Kiezen tussen elektrische en hydraulische CNC-buigmachines komt neer op de behoeften van uw werkplaats. Hier is een snelle vergelijking van hoe ze in 2026 scoren:

Kenmerk	Elektrische CNC-buigmolen	Hydraulische CNC-buigmolen
Energieverbruik	Laag – efficiënt gebruik van stroom	Hoog – pompen draaien continu
Snelheid	Snellere cyclustijden; snelle respons	Iets langzamer door vloeistofstroom
Onderhoud	Lager – minder bewegende onderdelen	Hoger – pompen, afdichtingen en slangen
Nauwkeurigheid	Hoog – herhaalbaar met strakke toleranties	Goed – maar kan variëren met vloeistofdruk
Aanvangskosten	Hogere initiële investering	Lagere instapprijs

Elektrische modellen zijn populair vanwege hun snelheid, precisie en energiebesparing, maar komen met een hogere prijs. Hydraulische machines passen vaak bij werkplaatsen met een strakker budget of die zware, dikke buizen buigen waar extra kracht nodig is.

Voor werkplaatsen in Nederland die de nauwkeurigheid willen verbeteren en de operationele kosten willen verlagen, worden elektrische CNC-buigmachines steeds meer de standaard. Aan de andere kant blijven hydraulische buigmachines sterke concurrenten in toepassingen met hoge volumes en zware belasting.

Benieuwd hoe elektrische CNC-machines de doorvoer van werkzaamheden verbeteren? Bekijk onze post over snelheid en precisie van CNC-bewerking voor inzichten over gerelateerde automatiseringsvoordelen.

Mandrel Buigen Uitgelegd – Wanneer Je Het Nodig Hebt en Wanneer Niet

Mandrel buigen is essentieel wanneer je werkt met dunwandige of hoogsterkte materialen zoals roestvrij staal, titanium of Inconel. Het houdt de buis kreukvrij en voorkomt inzakking tijdens bochten met een kleine radius door de binnenkant van de buis te ondersteunen met een flexibele mandrel. Dit is vooral belangrijk voor hydraulische lijnen in de luchtvaart, uitlaatsystemen in de auto en rollbars waar precisie en structurele integriteit niet onderhandelbaar zijn.

Een belangrijk onderdeel van succesvol mandrel buigen is het gebruik van de juiste wiper-die materialen, meestal hoogwaardig brons of gehard staal, gecombineerd met juiste smering. Dit vermindert slijtage aan gereedschap en helpt een soepele bocht zonder vlekken of scheuren te behouden.

Mandrel buigen is echter niet altijd nodig. Voor dikkere wanden of grotere stralen werkt niet-mandrel buigen vaak prima en bespaart je tijd en gereedschapskosten. Maar bij het werken met veeleisende materialen—zoals die gebruikt worden in de luchtvaart of prestatieauto-onderdelen—is mandrel buigen je beste optie voor consistente, hoogwaardige resultaten.

Voor meer details over het werken met zware materialen zoals Inconel, bekijk onze CNC-bewerkingsdiensten Inconel om te zien hoe precisiebewerking mandrel buigen aanvult in geavanceerde toepassingen.

Populaire Toepassingen & Echte Projectvoorbeelden

CNC buisbogen zijn essentieel in veel industrieën in Nederland, en leveren precisie en efficiëntie voor complexe projecten. Hier zijn enkele veelvoorkomende toepassingen waar deze machines echt uitblinken:

• Automotive & Motorsport: Buigen van uitlaatsystemen, turbo-buizen en chassis-onderdelen vereist strakke radii en herhaalbaarheid. Hoogwaardige CNC mandrel buisbogen zorgen voor kreukvrije bochten op roestvrij staal en lichte legeringen voor prestatievoertuigen.
• Luchtvaart & Defensie: Hier is precisie cruciaal. Hydraulische lijnen en structurele buizen in de luchtvaart profiteren van multi-as CNC bogen die exotische materialen zoals Inconel met herhaalbare nauwkeurigheid verwerken.
• Meubel- & Architectuur: Gebogen metalen frames, leuningen en ontwerp elementen moeten soepele, consistente bochten hebben. Elektrische CNC buisbogen helpen bij het creëren van elegante vormen in staal of aluminium, waardoor maatwerk architectuurprojecten mogelijk worden.
• HVAC en Ketelbuizen: Betrouwbare buizen voor verwarming en koelsystemen omvatten vaak lange afstanden met meerdere bochten. CNC bogen met automatische lossnelheid versnellen de productie terwijl ze strakke toleranties handhaven.
• Medische Apparatuur: Precisiebuizen die worden gebruikt in ziekenhuisbedden, chirurgische instrumenten en mobiliteitssystemen vereisen schone, nauwkeurige bochten zonder delicate materialen te beschadigen.

Echte Projectvoorbeelden van MS Machining

1. Uitlaatsystemen in de auto: Met een 5-assige CNC-buisbuiger produceerde MS Machining een batch roestvrijstalen turbo-buizen met een minimale middellijnradius, waardoor restricties op de uitlaatstroom voor een race-team werden verminderd.
2. Luchtvaart hydraulische leidingen: MS Machining leverde ingewikkelde Inconel-buisassemblages met manderbuiging aan een defensiecontractant, waarbij gegarandeerd werd dat er geen kreukels waren en dat de passing precies was.
3. Architecturale leuningen: Voor een op maat gemaakt kantoorgebouw creëerde CNC-elektrische buisbending complexe aluminium leuningen met strakke buigradii en een vlekkeloos oppervlak.
4. HVAC-buisleidingen: Met behulp van hybride hydraulische CNC-buigers leverde MS Machining lange secties koperen buizen voor een groot ketelssysteem, waarbij voldaan werd aan veeleisende toleranties voor buigradius en hoek.

Deze projecten benadrukken hoe de juiste CNC-buisbuigtechnologie zich flexibel aanpast aan verschillende materialen, vormen en productiebehoeften. Om optimale resultaten te behalen, kan het combineren van je CNC-buiger met deskundige ondersteuning zoals de CNC-engineeringdiensten van MS Machining het verschil maken in het soepel beheren van gereedschappen en procesopzet. Je kunt hun bredere mogelijkheden verkennen in maatwerk CNC-engineeringdiensten om je workflow te stroomlijnen.

Integraties die nog meer tijd besparen

Moderne CNC-buisbuigers buigen niet alleen—ze stroomlijnen je hele productieproces. Een populaire integratie is een CNC-buisbuiger met een laser snijmodule. Deze combinatie stelt je in staat om buizen te snijden en te buigen in één naadloze opstelling, waardoor handlingtijd wordt verminderd en nauwkeurigheid wordt verbeterd door meerdere machine-overgangen te vermijden.

Automatische laad- en loslaadsystemen zijn een andere game-changer. Deze systemen verminderen handarbeid, versnellen cyclustijden en minimaliseren menselijke fouten, waardoor je werkplaats soepel en veilig blijft draaien.

Veel opstellingen bevatten ook inline eindvorming en snijfuncties . Dit betekent dat je buiseinden recht kunt maken, uitzetten of afschuinen vlak voor of na het buigen, allemaal in één doorlopend proces. Het bespaart ruimte en verhoogt de productiviteit, vooral als je werkt met complexe buisassemblages.

Tot slot wordt connectiviteit volgens Industry 4.0 de norm. Het verbinden van je CNC-buisbuiger met je fabrieksnetwerk maakt realtime monitoring, remote diagnose en data-gestuurde onderhoud mogelijk. Deze slimme integratie helpt stilstand te voorkomen en houdt je operatie efficiënt.

Voor werkplaatsen die werken met hoogwaardige materialen zoals titanium of roestvrij staal, kan het integreren van precisie-modules direct koppelen aan CNC-bewerking en gietprocessen, vergelijkbaar met hoe geavanceerde fabrikanten omgaan met roestvrij staal gietwerk CNC-bewerking kwaliteit om strakke toleranties te behouden in alle fasen.

Hoe kies je de juiste CNC-buismachine voor jouw werkplaats (Beslissingschecklist)

Het juiste CNC-buisbuigapparaat kiezen kan een game-changer zijn voor de efficiëntie en kwaliteit van je werkplaats. Hier is een eenvoudige checklist van 10 punten om je te helpen beslissen:

Factor	Waarop letten
1. Materiaaltype	Welke metalen of legeringen — roestvrij staal, aluminium, Inconel?
2. Batchgrootte	Kleine series of grote productie?
3. Kleinste buigradius	Hoe scherp zijn je bochten? Controleer de minimale CLR-specificaties.
4. Buisdiameter	Maximale buitendiameter (OD) en wanddikte die nodig zijn.
5. Aantal assen	Heb je 3, 5 of meer assen nodig voor complexe vormen?
6. Type buigmachine	Mandrel vs niet-mandrel, enkel- of meervoudige stapel.
7. Aandrijfbron	Volledig elektrisch, hybride of hydraulisch?
8. Vloeroppervlak	Beschikbare ruimte in uw winkel voor machine footprint.
9. Budget	Aanvangskosten plus gereedschap en onderhoudskosten.
10. Integratiebehoeften	Heeft u laser snijden, automatisering of Industry 4.0 nodig?

Door deze punten te bekijken, stemt u de productiedoelen van uw winkel af op de CNC buisbender die past bij uw workflow en budget. Houd er rekening mee dat sommige opties, zoals elektrische CNC buisbenders, vloeroppervlak en energie besparen, terwijl multi-stack machines snellere cyclustijden bieden voor grotere batches.

Voor meer informatie over materiaalhandling en bewerkingsmogelijkheden, bekijk onze gids over welke materialen een CNC-machine kan snijden. Dit helpt u om uw buisbenderkeuze af te stemmen op de metalen waarmee u vaak werkt.

Slim kiezen vooraf leidt tot minder stilstand, snellere omstellingen en een beter rendement op investering.

Kosten- en ROI-Realiteit Check in 2026

Bij het budgetteren voor een CNC buisbender in 2026 variëren de prijzen sterk op basis van functies en mogelijkheden. Instapmodellen met 3 assen beginnen meestal rond $80.000, terwijl geavanceerde volledig elektrische multi-stack CNC buisbenders met boosters meer dan $350.000 kunnen kosten. Deze high-end modellen bieden snellere buigsnelheden, betere nauwkeurigheid en grotere flexibiliteit, maar komen met een steilere initiële kosten.

Terugverdientermijnen hangen af van uw productievolume en toepassing. Sommige klanten zien binnen 12-18 maanden rendement door de doorvoer te verbeteren en afval te verminderen bij projecten zoals autosexhausten of luchtvaartbuizen. Anderen hebben mogelijk een langere horizon als batchgroottes kleiner zijn of als de machine deel uitmaakt van een grotere automatiseringsupgrade.

Bekijk de verborgen kosten niet over het hoofd: gereedschapskosten voor pen-dies of speciale klemsets, operatortraining om geavanceerde CNC-bediening te beheersen, en doorlopend onderhoud zijn essentieel om uw apparatuur efficiënt te laten werken. Door deze mee te rekenen in uw ROI-berekening krijgt u een realistisch beeld van de totale eigendomskosten.

Voor winkels die zich specialiseren in precisie-materialen zoals roestvrij staal of titanium, kan het combineren van uw CNC buisbender met aanvullende diensten zoals roestvrij staal polijsten de uiteindelijke productkwaliteit en klanttevredenheid verbeteren. Vroegtijdig plannen van deze extra's kan helpen om de totale waarde van uw investering te maximaliseren.

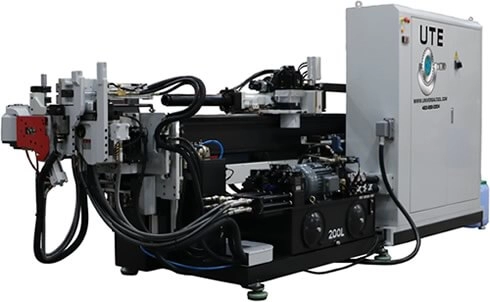

Waarom MS Machining een vertrouwde OEM-partner is geworden voor CNC buisbenders wereldwijd

Met meer dan 15 jaar ervaring in het bouwen van zowel maatwerk als standaard CNC buisbenders, onderscheidt MS Machining zich als een betrouwbare OEM-partner voor fabrikanten over de hele wereld. Ons interne ontwerpteam zorgt ervoor dat elke machine voldoet aan strenge kwaliteitsnormen, ondersteund door CE- en ISO-certificeringen om veiligheid en naleving te garanderen.

We zijn trots op snelle gereedschapsontwerp doorlooptijden, waardoor u uw CNC buisbender sneller operationeel krijgt. Bovendien betekent onze wereldwijde after-sales ondersteuning dat deskundige hulp nooit ver weg is, of u nu onderhoudsadvies nodig hebt of snelle vervangingen van onderdelen.

Klanten waarderen onze combinatie van technische expertise en responsieve service, waardoor MS Machining een favoriete leverancier is voor elektrische CNC pijpbenders, multi-stack CNC-benders en hybride machines. Als u op zoek bent naar een vertrouwde partner die uw precisie buisbendingsbehoeften door en door begrijpt, levert MS Machining elke keer weer.

Voor meer details over onze mogelijkheden, bekijk hoe wij industrieën zoals de luchtvaart en medische apparatuurproductie ondersteunen met precisie CNC-bewerkingsoplossingen.

Veelgestelde vragen over CNC-buisbenders

Wat is de kleinste straal die een CNC-bender kan bereiken?

De meeste CNC-buisbenders kunnen strakke stralen aan tot ongeveer 1,0 keer de buitendiameter (OD) van de buis, maar dit varieert per machine en gereedschap. Met geavanceerde mander-buigtechnieken en gespecialiseerd gereedschap bereiken sommige machines zelfs kleinere middellijnstralen (CLR), ideaal voor dunwandige of exotische materialen.

Kan een CNC-buisbender vierkante en rechthoekige buizen verwerken?

Ja, veel CNC-benders zijn ontworpen voor ronde, vierkante en rechthoekige buizen. Machines zoals de CNC-vierkante buisbender gebruiken gespecialiseerde matrijzen om de vormintegriteit tijdens het buigen te behouden, waardoor instorting of vervorming wordt voorkomen.

Hoe lang duurt het instellen van gereedschap op een moderne machine?

Dankzij snelwisselsystemen voor gereedschap duurt de installatie meestal tussen de 15 en 30 minuten, afhankelijk van de complexiteit. Sommige multi-stack en elektrische CNC-benders bieden nog snellere wisselmogelijkheden, wat de stilstandtijd aanzienlijk vermindert.

Biedt u turnkey-oplossingen met laser snijden?

Ja. Het integreren van CNC-buisbenders met laser snijmodules biedt een volledige, geautomatiseerde workflow van buigen tot nauwkeurig snijden — een grote tijdsbesparing voor productie op grote schaal. Ontdek hoe onze gecombineerde CNC-buisbender en laser snijoplossingen uw proces optimaliseren.

Wat is de garantie en responstijd voor service?

Garantieperiodes variëren vaak van 12 tot 24 maanden, inclusief onderdelen en arbeid. Snelle service is een prioriteit, met veel OEM's, waaronder MS Machining, die toegewijde supportteams bieden voor snelle probleemoplossing en vervanging van onderdelen om de uptime te maximaliseren.
