Ben je het zat van onvoorspelbare vertragingen die je productontwikkelingscyclus vertragen?
In de race naar de markt is het snel verkrijgen van een functioneel prototype niet alleen een luxe—het is een noodzaak. Toch worstelen veel ingenieurs en inkoopprofessionals om precies te bepalen hoe lang het proces zou moeten duren.
Je vraagt je misschien af: Waarom duren sommige gereedschappen weken om te snijden terwijl andere in dagen klaar zijn?
Als productiepartner bij MS Machining met decennia ervaring in rapid tooling, heb ik precies gezien waar tijd verloren gaat—en hoe je het kunt besparen.
In deze gids ga je ontdekken dat 6 Belangrijke Factoren Die de Doorlooptijd van Prototype Injectie Gieten Beïnvloeden.
Van mold ontwerp complexiteit to materiaalbeschikbaarheid, we zullen de variabelen die je planning beïnvloeden ontleden en bewezen strategieën delen om je te helpen een snellere rapid prototype molding doorlooptijd.
Laten we meteen beginnen.

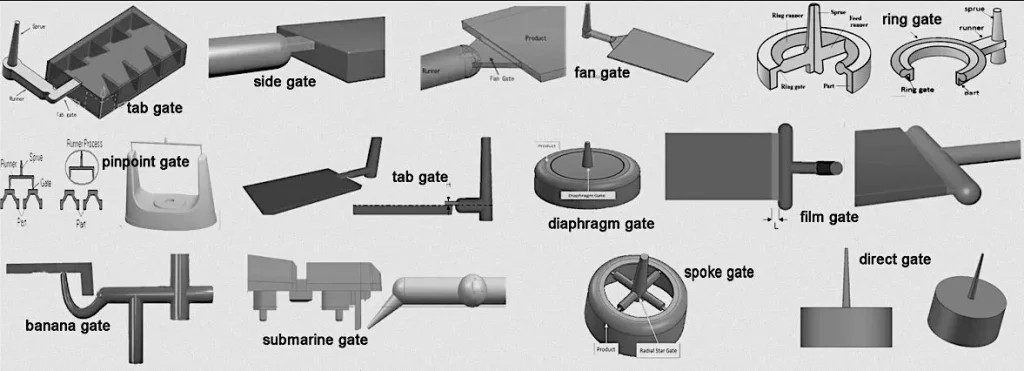

Factor 1: Part Ontwerp Complexiteit en Geometrie
De belangrijkste variabele in je prototype injectie gieten doorlooptijd is het fysieke ontwerp van het onderdeel zelf. Terwijl wij gespecialiseerd zijn in het vervaardigen van complexe geometrieën die anderen misschien afwijzen, vereisen ingewikkelde functies onvermijdelijk meer tijd voor engineering en machinewerk.
Kenmerken zoals onderkanten, diepe ribben en niet-uniforme wanddikte dwingen ons om complexere mallen te maken. Een eenvoudige “open-en-dicht” mal kan snel worden gefreesd, maar als je ontwerp zij-acties, schuifstukken of uitgebreide EDM (Electrical Discharge Machining) werkzaamheden vereist om gedetailleerde holtes te vormen, wordt de fabricagetijd natuurlijk verlengd.
De Kritieke Rol van DFM-beoordelingen
We geven prioriteit aan Ontwerp voor Fabricage (DFM) beoordelingen voordat we een stuk staal of aluminium snijden. Deze stap is cruciaal voor het verminderen van mallenontwerp complexiteit impact. Door problemen zoals onmogelijke onderkanten of gebieden die vatbaar zijn voor sink marks vroegtijdig te identificeren, voorkomen we kostbare gereedschapswijzigingen later. Een grondige DFM-beoordeling zorgt ervoor dat de overgang van CAD naar fysieke mal zonder onverwachte stops verloopt.
Praktische Ontwerptips voor Snelheid
Om je injectie-mallen prototype tijdlijn te versnellen, overweeg deze optimalisatiestrategieën tijdens de ontwerpfase:
- Gelijke wanddikte: Houd de wanden consistent, bij voorkeur <6mm (onze optimale range), om vervorming te voorkomen en de koeltijd te verminderen.
- Achterwaartse hoeken: Pas royale afschuining aan op verticale wanden om eenvoudige uitname van het onderdeel te garanderen zonder vastzitten.
- Vereenvoudig Geometrie: Verwijder waar mogelijk cosmetische complexiteiten die de functie niet beïnvloeden.
- Tolerantiebeheer: Pas alleen strakke toleranties toe (bijvoorbeeld onze hoge precisie ±0.3%) op kritieke aansluitoppervlakken, aangezien strengere specificaties langzamer en preciezer bewerking vereisen.
Gebruik van Geavanceerde Bewerkingstechnieken
Wanneer complexe geometrie onvermijdelijk is, maken we gebruik van 5-assige CNC-bewerking. In tegenstelling tot traditionele 3-as-opstellingen, stellen onze 5-assige mogelijkheden ons in staat om complexe malcontouren en diepe holtes te bewerken in minder opstellingen met hogere precisie. Deze technologie vermindert aanzienlijk de prototype malfabricage tijd, waardoor we hoog-fidelity onderdelen kunnen leveren, zelfs voor uitdagende ontwerpen.
Factor 2: Malmateriaal en Gereedschapsbenadering
Het materiaal dat u kiest voor de mal zelf is vaak de grootste variabele in prototype injectie gieten doorlooptijd. Wanneer snelheid de prioriteit is, raden we meestal aan om af te stappen van traditioneel gehard staal ten gunste van aluminium gereedschap. Omdat aluminium zachter is en uitstekende thermische geleidbaarheid heeft, kunnen onze bewerkingscentra de kern en holte aanzienlijk sneller snijden, waardoor de snelheid van prototype malfabricage van maanden tot slechts 1-3 weken wordt verminderd.
Aluminium versus Staal Prototype Mallen
Voor spuitgieten van kleine volumes voor markttoetsing of passing tests, biedt aluminium gereedschap de beste balans tussen snelheid en kosten. Als uw prototypefase echter tienduizenden cycli vereist of abrasieve glasgevulde harsen bevat, kan semi-gehard staal (zoals P20) nog steeds nodig zijn ondanks de langere doorlooptijd.
- Aluminium Mallen: Ideaal voor snelle spuitgieting. Ze zijn sneller te bewerken en te polijsten, maar slijten sneller.
- Stalen Mallen: Vereist voor productie met hoge precisie en hoge volume. Ze kosten meer tijd om te snijden en te warmtebehandelen, maar bieden superieure duurzaamheid.
Gebruik van Rapid Tooling-technieken
Om de doorlooptijd verder te verkorten, maken we gebruik van gestandaardiseerde malbases en modulaire inserts (vaak MUD-bases genoemd). In plaats van een volledige aangepaste malbasis vanaf nul te bewerken, richten we onze CNC-bewerking basisprincipes en middelen uitsluitend op de inserts die uw onderdeel vormen. Deze modulaire aanpak stelt ons in staat om inserts snel te verwisselen en onderdelen sneller op de pers te krijgen.
Met onze faciliteit van meer dan 30.000 m² en interne gereedschapsmogelijkheden, controleren we het volledige schema. We vertrouwen niet op externe gereedschapswinkels, wat verzending vertragingen elimineert en ons in staat stelt onmiddellijk te reageren op ontwerpwijzigingen.
Vergelijking van Gereedschapsmaterialen voor Prototypes:
| Kenmerk | Aluminium Gereedschap | Zacht Staal (P20) | Verhard Staal |
|---|---|---|---|
| Typische Doorlooptijd | 1–3 Weken | 2–5 Weken | 4–8+ Weken |
| Bewerkingssnelheid | Zeer Snel | Gemiddeld | Langzaam |
| Gereedschap Levensduur | < 5.000 Shots | ~50.000 Shots | 100.000+ Shots |
| Kosten | Laag | Middel | Hoog |
| Geschikt voor | Snelle prototyping | Brugproductie | Massaproductie |
Factor 3: Nauwkeurigheid en Volledigheid van de Geleverde Informatie
Een van de meest voorkomende, maar vermijdbare, vertragingen in de prototype injectie gieten doorlooptijd is het “ping-pong” van e-mails veroorzaakt door onvolledige gegevens. Wanneer we een CAD-bestand ontvangen dat kritieke details mist, moet ons engineeringteam de klok pauzeren om om opheldering te vragen. We kunnen geen staal of aluminium snijden totdat we precies weten wat je nodig hebt.
Om een snel prototype mallen doorlooptijd te garanderen, moet het informatiepakket dat je aanlevert vanaf dag één volledig zijn. Onduidelijkheid over afwerking, drafthoeken of materiaalklassen dwingt ons om af te zien van de Design for Manufacturability (DFM) beoordeling.
Belangrijke informatie die nodig is om vertragingen te minimaliseren:
- 3D CAD-bestanden: bij voorkeur in STP- of IGES-formaat.
- 2D-tekeningen: Essentieel voor het specificeren van kritische tolerantieaanduidingen die het 3D-model niet kan overbrengen.
- Materiaal specificaties: Duidelijk gedefinieerde hars- of metaalpoederkwaliteiten.
- Invoereisen: Als uw onderdeel schroefinserts vereist, moeten we weten of ze standaard zijn of op maat gemaakt CNC-bewerking van messing onderdelen.
Ervaren partners voorzien potentiële problemen zoals krimppercentages (wat kan variëren van 13% tot 25% in MIM) of luchtventilatieproblemen voordat ze problemen worden. We vertrouwen echter op uw initiële gegevens om die beslissingen nauwkeurig te nemen. Een gedetailleerd offerteproces en gezamenlijke beoordeling aan het begin voorkomen kostbare revisies later, waardoor uw injectie-mallen prototype tijdlijn te versnellen competitief en voorspelbaar blijft.
Factor 4: Materiaal (Hars) Keuze en Beschikbaarheid
Het grondstof dat u specificeert, is vaak een over het hoofd geziene bottleneck in de prototype injectie gieten doorlooptijd. Als uw ontwerp vraagt om een gangbare voorraad hars zoals ABS of Polypropyleen, kunnen we meestal uit voorraad leveren of binnen 24 uur sourcing regelen. Het specificeren van gespecialiseerde engineeringharsen, high-performance kwaliteiten zoals PEEK, of het vereisen van maatwerk Pantone-kleurmatching kan de productie weken stilleggen terwijl we wachten op verzending van de leverancier.
Om te zorgen dat beschikbaarheid van spuitgietmateriaal uw planning niet onderbreekt, breken we hieronder de typische impact van verschillende materiaalklassen af:
| Materiaalklasse | Voorbeelden | Inkoopduur | Impact op Tijdlijn |
|---|---|---|---|
| Standaard Grondstof | ABS, PP, PE, Polystyreen | Op voorraad / 1-2 Dagen | Snelste (Onmiddellijke start) |
| Technische Kwaliteit | Nylon (PA6/66), PC, POM (Acetaal) | 3-5 Dagen | Gemiddeld (Standaard inkoop) |
| Hoge Prestatie | PEEK, Ultem, PPS, PSU | 2+ Weken | Langzaam (Speciale bestelling vereist) |
| Aangepaste Kleuren | Specifieke Pantone/RAL Match | 3-4 Weken | Langzaamste (Vereist mengen) |
Strategieën voor Snellere Inkoop
Om een snelle rapid prototype molding doorlooptijd, we raden de volgende strategieën aan tijdens de initiële ontwikkelingsfase:
- Begin met voorraad: Gebruik direct beschikbare “huisresins” voor initiële passing en vormtest om wachttijden voor verzending te vermijden.
- Parallelle verwerking: Als u een exotische resin nodig hebt, bestel het materiaal onmiddellijk terwijl wij ons richten op het ontwerp en de bewerking van de mal.
- Flexibele toleranties: Sta toe dat vervangingen van gelijke kwaliteit worden gebruikt die chemisch vergelijkbaar zijn maar gemakkelijker te verkrijgen zijn in Nederland.
- Voorraadplanning: Wij maken gebruik van gevestigde relaties met grote kunststofdistributeurs om te zorgen voor technische resins sneller dan standaard marktprijzen.
Factor 5: Oppervlakteafwerking, texturering en nabewerkingseisen
De specifieke afwerking die u op uw gevormde onderdelen vereist, is een belangrijke variabele in de prototype injectie gieten doorlooptijd. Hoewel het vormproces zelf snel is, voegt het voorbereiden van het maloppervlak om een specifieke textuur of glansniveau te bereiken aanzienlijke uren toe aan de gereedschapsfase.
Hoe afwerkingen de planning beïnvloeden
Standaard “zoals-gefreesd” afwerkingen zijn de snelste optie omdat ze minimale handmatige interventie vereisen nadat de malholte is uitgesneden. Als uw ontwerp echter een hoogglans SPI-A2 afwerking of een specifieke nerftextuur vereist, moeten we verschillende bewerkingsstappen toevoegen.
- Handmatig polijsten: Hoogglans afwerkingen vereisen vakkundige technici om het malstaal met de hand te polijsten, wat dagen kan duren afhankelijk van de complexiteit van het onderdeel.
- EDM-texturering: Het aanbrengen van specifieke texturen vereist vaak draad-EDM of sinker-EDM processen om het patroon in het metaal te branden, waardoor de snelle doorlooptijd voor gereedschapsfabricage.
- Overmolding & Inzetstukken: Ontwerpen die metalen inzetstukken of soft-touch overmolding vereisen, voegen complexiteit toe aan de doorlooptijd en materiaalafhandeling.
Balanceren van Esthetiek met Snelheid
Voor velen snel prototype mallen projecten, functionaliteit staat voorop. We adviseren klanten vaak om te beginnen met een lagere afwerkingsgraad (zoals een lichte zandstraal) voor de eerste T1-monsters. Dit stelt je in staat om de geometrie en passing direct te valideren. We kunnen de maloppervlakte altijd verfijnen voor hogere cosmetische normen in latere iteraties.
Geïntegreerde Secundaire Bewerking
Soms is het sneller om een functie te frezen na het spuitgieten dan een complex mechanisme in de prototype mal te bouwen. Onze faciliteit gebruikt aangepaste CNC-bewerkingsdiensten om secundaire bewerkingen zoals precisieboren, tappen of vlakslijpen uit te voeren. Door deze nabewerking in huis te houden naast onze spuitgiet- en assemblagelijnen, elimineren we de logistieke vertragingen van het verzenden van onderdelen naar derden voor afwerking.
Vergelijking van oppervlakteafwerkingen en tijdimpact:
| Afwerkingsniveau | Omschrijving | Impact op doorlooptijd | Beste gebruikssituatie |
|---|---|---|---|
| Zoals bewerkt | Gereedschapsmerken zichtbaar | Minimaal (snelste) | Interne onderdelen, passingcontroles |
| Zandstraal | Matte, egale uitstraling | Laag (+1-2 dagen) | Consumentenelektronica, behuizingen |
| SPI-B (Papier) | Glad, semi-glans | Medium (+2-3 Dagen) | Algemene cosmetische onderdelen |
| SPI-A (Diamant) | Hoge glans spiegel | Hoog (+3-5+ Dagen) | Lenzen, transparante onderdelen |
| Gestructureerd | Specifiek korrel/patroon | Hoog (+3-5+ Dagen) | Automobielafwerking, grepen |
Het vroeg kiezen van de juiste afwerkingsstrategie voorkomt vertragingen in prototype afwerking en houdt uw project op schema.
Factor 6: Fabrikantcapaciteit en operationele efficiëntie
Zelfs als uw ontwerp feilloos is en materialen op voorraad zijn, hangt uw prototype injectie gieten doorlooptijd uiteindelijk af van de capaciteit van de productievloer. Een wachtrij in de werkplaats kan de grootste bottleneck in het hele proces zijn. Als een leverancier geen machinebeschikbaarheid of voldoende personeel heeft, ligt uw dringende project achter andere in de rij.
De impact van de schaal van de werkplaats op doorlooptijd
Operationele efficiëntie gaat niet alleen over snel werken; het gaat erom de capaciteit te hebben om volumepieken op te vangen zonder snelheid te compromitteren. Kleine werkplaatsen hebben vaak moeite wanneer meerdere bestellingen gelijktijdig binnenkomen, wat leidt tot verlengde vertragingen.
Wij beperken dit risico door grote schaal en resource-allocatie. Onze operatie is gebouwd om een rapid prototype molding doorlooptijd ongeacht de huidige werklast:
- Faciliteit Grootte: Wij opereren een 30.000+ m² klimaatbeheerde faciliteit, waardoor we meerdere productielijnen gelijktijdig kunnen draaien.
- Personeelsbestand: Met 200+ vakbekwame werknemers, we hebben de mankracht om ploegendiensten te draaien, zelfs 24/7 wanneer deadlines krap zijn.
- Beschikbaarheid van Apparatuur: Door het onderhouden van een robuuste vloot van hoogprecisieapparatuur CNC-frezen en EDM-units in eigen huis, hoeven we geen mallen uit te besteden, waardoor de volledige planning onder controle blijft.
Optimalisatie van Logistiek en Validatie
Naast de machine-uren spelen externe factoren zoals logistiek en validatieprotocollen een grote rol in de uiteindelijke leverdatum. Capaciteit van spuitgietleveranciers verwijst ook naar het vermogen om deze perifere taken efficiënt te beheren.
- Parallelle Werkstromen: We integreren R&D, QC en assemblagelijnen. Terwijl de mal wordt bewerkt, bereidt ons kwaliteits team validatiefittingen voor, zodat er geen tijd verloren gaat tussen het spuitgieten en inspectie.
- Testvereisten: Complexe validaties of specifieke materiaalcertificeringen kunnen dagen toevoegen aan de planning. Een ervaren partner anticipeert op deze eisen.
- Verzendlogistiek: Of het nu gaat om binnenlandse routing of internationale vracht, het hebben van een gevestigd logistiek netwerk zorgt ervoor dat voltooide prototypes niet vast komen te zitten op een laadperron.
Het kiezen van een partner met schaalbare capaciteit zorgt ervoor dat uw project direct van ontwerp naar productie gaat, waardoor de 'verborgen' vertragingen van een achterblijvende werkvloer worden vermeden.
Strategieën om de doorlooptijden van prototype-injectie-mallen te minimaliseren
Het verminderen van de prototype injectie gieten doorlooptijd gaat niet alleen over sneller werken; het gaat erom slimmer te werken vanaf de eerste ontwerpfase tot aan de uiteindelijke productie. Door uw engineeringvereisten af te stemmen op onze productiecapaciteiten, kunt u de dagen of weken die in de ontwikkelingscyclus worden doorgebracht aanzienlijk verkorten.
We hebben de belangrijkste factoren en praktische tactieken opgesplitst om u te helpen uw project te stroomlijnen in de onderstaande tabel:
| Factor | Impact op Tijdlijn | Optimalisatiestrategie |
|---|---|---|
| Onderdeelcomplexiteit | Complexe functies vereisen langere malbewerking en EDM-werk. | Vereenvoudig niet-kritieke functies en zorg voor een uniforme wanddikte (<6mm optimaal). |
| Gereedschapsmateriaal | Stalen mallen hebben weken nodig om te harden en te polijsten. | Kies voor aluminium gereedschap of zacht staal voor snelle lage-volume producties. |
| Materiaalkeuze | Exotische harsen kunnen lange levertijden hebben. | Gebruik standaard, op voorraad zijnde engineeringharsen voor de eerste iteratie. |
| Documentatie | Onvolledige CAD-gegevens veroorzaken heen-en-weer vertragingen. | Lever volledige 3D-bestanden en duidelijke 2D-afdrukken met kritieke toleranties. |
Beste praktijken voor snelle doorlooptijd
Om consequent een rapid prototype molding doorlooptijdte bereiken, raden we aan ons te richten op drie kerngebieden:
- Vroege DFM-samenwerking: Betrek ons vroeg in de ontwerpfase. Ons engineeringteam beoordeelt ontwerpen om fabricageproblemen te identificeren—zoals onderkanten of diepe ribben—voordat staal wordt gesneden. Dit voorkomt kostbare aanpassingen aan de gereedschappen later.
- Maak gebruik van High-Speed Machining: We maken gebruik van snel CNC-bewerking om matrijsholtes snel te vervaardigen. Deze aanpak stelt ons in staat om hoogprecisie aluminium of zachtstalen mallen te produceren in een fractie van de tijd die nodig is voor productiegereedschap.
- Kies een schaalbare partner: Samenwerken met een werkplaats met beperkte capaciteit leidt vaak tot knelpunten. Onze faciliteit werkt met meer dan 200 vakbekwame werknemers en geïntegreerde processen (inclusief QC en assemblage), waardoor uw project niet in een wachtrij blijft hangen.
Praktijkgerichte benchmarks
Hoewel elk project varieert op basis van geometrie en volume, zien geoptimaliseerde projecten vaak aanzienlijke tijdswinst. Door gebruik te maken van standaard matrijsbasissen en gemakkelijk beschikbare materialen, is een prototype injectie gieten doorlooptijd of 7 tot 15 dagen haalbaar voor minder complexe onderdelen. Voor zeer complexe geometrieën die multi-slide mallen of strakke toleranties (±0,005mm) vereisen, kan de planning verlengen, maar vroege planning zorgt ervoor dat we uw kritieke lanceringsdata halen.
