경화 금속, 티타늄 또는 매우 복잡한 형상을 가공할 때는 일반 CNC 밀링으로는 충분하지 않다는 것을 이미 알고 계실지도 모릅니다.

하지만 어떤 대안적인 프로세스가 여러분의 구체적인 계획에 실제로 가장 적합할까요?

네, 잘 찾아오셨습니다. 제가 방전가공의 세 가지 주요 유형 에 대한 완벽한 분석을 정리해 놓았거든요.

잘못된 방법을 선택하면 허용 오차가 틀어지고, 비용이 증가하며, 생산 일정이 망가질 수 있습니다.

MS Machining 의 정밀 엔지니어링 파트너로서 , 저는 와이어 방전 가공(Wire EDM) , 싱커 방전 가공(Sinker EDM) , 그리고 홀 드릴링 방전 가공(Hole Drilling EDM) 간의 정확한 기술적 차이점을 이해하는 것이 완벽한 생산을 위한 핵심이라는 것을 알고 있습니다.

이 글에서는 가장 까다로운 부품도 서브마이크론 정밀도로 스트레스 없이 절삭할 수 있는 최적의 공정을 선택하는 방법을 자세히 알아보겠습니다.

바로 들어가자.

유형 1: 와이어 방전 가공(Wire EDM)

전도성 소재에 마이크론 수준의 정밀도를 구현하는 것에 대해 이야기할 때, 와이어 방전 가공(Wire EDM)은 가장 먼저 떠오르는 도구 중 하나입니다. 마치 초정밀 전자 밴드톱과 같지만, 톱니 모양의 날 대신 미세하게 얇고 대전된 와이어를 사용하여 금속을 절단하는 방식입니다.

그것이 무엇인지

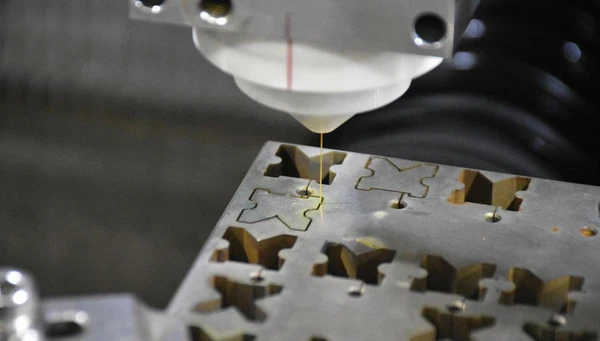

와이어 방전 가공(Wire EDM)은 비접촉식 가공 공정입니다. 이 공정은 유전체 유체가 담긴 탱크에 잠긴 공작물을 얇은 단일 가닥 금속 와이어(일반적으로 황동 또는 연질 구리)를 사용하여 절삭합니다. 와이어는 실제로 공작물에 닿지 않고, 제어된 전기 스파크를 통해 절삭이 이루어집니다.

핵심 메커니즘: 스파크 침식 가공

이 기술의 핵심은 스파크 방전 가공 입니다 . 와이어를 공작물에 통과시키면서 전기 방전을 일으켜 최대 12,000°C에 달하는 고온을 발생시킵니다. 이 열로 인해 와이어가 지나가는 경로상의 재료가 문자 그대로 기화됩니다.

와이어가 항상 새로운 공급원에서 감기기 때문에 기존 절삭 공구에서 볼 수 있는 마모 문제를 방지할 수 있습니다. EDM 절연액 (일반적으로 탈이온수)은 미세한 이물질을 씻어내고 절삭 영역을 즉시 냉각합니다.

최고의 사용

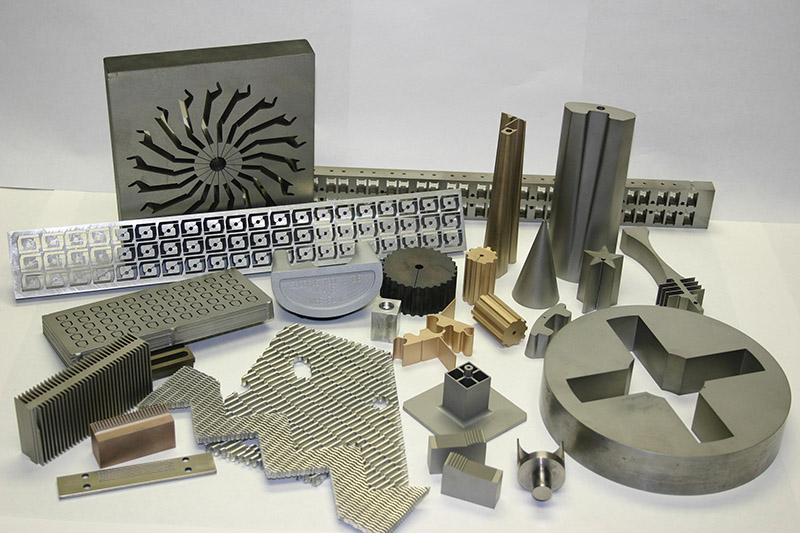

와이어 방전 가공(Wire EDM)은 기존 CNC 밀링으로는 처리하기 어려운 복잡한 윤곽과 정밀한 모서리가 필요한 부품에 사용됩니다. 와이어 방전 가공은 다음과 같은 용도에 이상적입니다.

• 관통형 적용 분야: 절단 다이, 압출 다이 및 스트리퍼 플레이트.
• 두꺼운 소재: 두께 300mm 이상의 판재도 휘어짐 없이 절단할 수 있습니다.
• 경화 공구강 가공: 전기를 이용해 절단하기 때문에 재료의 경도는 중요하지 않습니다.
• 복잡한 형상: 할 수있는 4축 와이어 방전가공 절삭을 통해 부품의 위쪽과 아래쪽에 테이퍼형 모양이나 서로 다른 윤곽을 만듭니다.

MS 가공 능력 (기술 사양)

다음은 저희 와이어 방전가공 장비로 구현할 수 있는 결과물에 대한 상세 설명입니다. 이러한 사양은 이 방법이 고정밀 부품 제작에 적합한 이유를 보여줍니다.

제품 특장점	스펙
정밀도/허용 오차	정밀 EDM 공차 ±0.001mm(1미크론)까지 정밀도
표면 처리	우수한 EDM 표면 조도 Ra 0.1µm 정도로 낮음
선경	일반적으로 0.02mm ~ 0.3mm (매우 작은 모서리 반경을 구현할 수 있음)
재료 호환성	전도성 금속: 티타늄, 카바이드, 초합금, 강철

그것을 선택하는 이유

가장 큰 장점은 스트레스 없는 가공 공정이라는 점입니다. 공작물에 물리적인 접촉이나 절삭력이 가해지지 않기 때문에 재료의 변형이나 뒤틀림을 걱정할 필요가 없습니다. 이는 티타늄 과 같은 고가의 소재나 섬세한 부품을 가공할 때 매우 중요합니다 . 날카로운 내부 모서리와 버(burr) 없는 표면 마감이 필요한 경우, 와이어 방전 가공(Wire EDM)이 최적의 선택입니다.

방전가공의 종류: 싱커 방전가공

램 EDM / 다이 싱킹 기초

복잡한 3D 형상을 단단한 금속에 새겨 넣어야 할 때, 업계에서 램 EDM 또는 다이 싱킹으로 널리 알려진 싱커 EDM을 사용합니다.

이 방식에서는 맞춤형 전극(일반적으로 흑연 또는 구리)을 사용하는데, 이 전극은 마치 역 3D 스탬프처럼 작동합니다. 전극이 공작물에 가까워지면 강력한 스파크가 발생하여 금속을 녹이고 기화시켜 전극의 모양을 그대로 따라가게 합니다. 이것이 바로 전형적인 스파크 방전 가공( SEM) 의 작동 원리입니다.

주요 차이점

싱커 EDM과 다른 유형의 방전 가공 의 가장 큰 차이점은 부품 가공 도중에 멈출 수 있다는 점입니다.

• 블라인드 캐비티 가공: 블록을 완전히 절단하는 와이어 시스템과 달리, 싱커 EDM은 막힌 포켓과 깊은 공동을 파내도록 설계되었습니다.
• 맞춤형 툴링: 전극은 가공물에 새겨 넣을 정확한 형상으로 사전 가공되어야 합니다.
• 유체 환경: 전체 작업은 특수 장비에 완전히 잠겨 있습니다. EDM 유전체 유체이 유체는 절연체 역할을 하고, 스파크 간극을 제어하며, 부품을 냉각시키고, 미세한 금속 파편을 씻어냅니다.

최고의 사용

싱커 방전가공(Sinker EDM) 은 진정한 비접촉 가공 공정 이기 때문에 공작물에 물리적인 절삭 스트레스를 전혀 가하지 ​​않습니다. 따라서 섬세하고 정밀하거나 매우 단단한 부품 가공에 적합합니다. 일반적으로 다음과 같은 용도로 사용합니다.

• 고정밀 플라스틱 사출 금형 및 스탬핑 금형 제작.
• 블라인드 캐비티 가공 표준 CNC 엔드밀로는 좁은 바닥 모서리나 날카로운 내부 형상에 도달할 수 없는 경우.
• 내부 육각형, 스플라인 또는 복잡한 로고와 같은 복잡한 세부 사항을 공구 파손 위험 없이 경화된 공구강 부품에 직접 새겨 넣을 수 있습니다.

유형 3: 홀 드릴링 EDM (홀 포퍼)

방전 가공의 여러 유형을 살펴보면 , 흔히 "홀 팝퍼"라고 불리는 홀 드릴링 방전 가공기는 그중에서도 특화된 장비입니다. 와이어 방전 가공기가 형상 절삭에, 싱커 방전 가공기가 캐비티 성형에 사용되는 반면, 이 장비는 오로지 작은 구멍을 뚫는 방전 가공 에만 전념합니다.

저희 공방에서는 이 장비를 복잡한 형상을 만드는 데 사용하지 않고, 빠른 수직 관통 작업에 사용합니다. 이 장비는 속이 꽉 찬 전극 대신 회전하는 속이 빈 관형 전극(보통 황동이나 구리)을 사용합니다.

주요 차이점: 속이 빈 전극

여기서 진정한 혁신은 EDM 절연 유체를 관리하는 방식에 있습니다 . 단순히 부품을 유체에 담그는 대신, 고압 유체를 회전하는 전극 튜브의 중심부를 통해 직접 주입합니다.

• 내부 세척: 액체가 전극 아래쪽으로 분출되면서 부식된 금속 입자를 즉시 ​​씻어냅니다.
• 깊은 침투: 파편이 매우 효과적으로 제거되기 때문에 전극이 멈추지 않고 직경 대비 엄청나게 깊은 구멍을 뚫을 수 있습니다(높은 종횡비).
• 속도 : 구멍을 뚫는 속도는 싱커 EDM보다 훨씬 빠르지만, 표면 마감은 약간 더 거칠다.

최고의 사용

저는 전통적인 드릴링 방식으로는 물리적으로 불가능한 작업, 특히 경화 공구강이나 초경 가공 작업 에 홀 포퍼를 사용합니다. 비접촉식 가공 방식 이기 때문에 재료의 경도는 중요하지 않습니다. 초경도 연강처럼 쉽게 가공할 수 있습니다.

• 와이어 방전 가공용 파일럿 홀: 단단한 블록에는 전선을 통과시킬 수 없습니다. 전선을 통과시켜 본격적인 절단을 시작할 수 있도록 먼저 구멍 뚫는 도구를 사용하여 "시작 구멍"을 만듭니다.
• 터빈 블레이드: 초합금으로 제작된 항공우주 부품에 냉각 구멍을 만드는 것.
• 고장난 수도꼭지 제거하기: 특수 부품 내부에서 드릴 비트가 부러지면, 저는 홀 포퍼를 사용하여 주변 나사산을 손상시키지 않고 부러진 비트를 분쇄합니다.

간략 비교: 와이어 vs. 싱커 vs. 구멍 뚫기

어떤 장비로 작업을 진행할지 결정할 때, 저는 먼저 형상을 살펴봅니다. 모든 종류의 방전 가공(EDM)은 스파크 방전 가공을 이용하여 재료를 제거하지만, 각 방식의 설정과 적용 방법은 다릅니다. 와이어컷 EDM과 싱커 EDM, 그리고 홀 포퍼 의 장단점을 이해하는 것은 예산을 낭비하지 않고 마이크론 수준의 정밀도 를 달성하는 데 매우 중요합니다.

다음은 매장에서 이들을 구분하는 방법에 대한 설명입니다.

제품 특장점	와이어 방전 가공	싱커(램) EDM	구멍 뚫기(홀 포퍼)
기본 작업	(치즈 커터처럼) 구멍을 뚫고 윤곽을 따라 자릅니다.	전극을 함몰시켜 맹관을 생성합니다.	깊고 작은 직경의 구멍을 빠르게 뚫습니다.
전극	감겨있는 전선(보통 황동)	맞춤형 흑연 또는 구리	회전하는 황동 또는 구리 튜브
관용	정밀 EDM 공차 (±0.0001인치 또는 그 이상)	높은 정밀도(일반적으로 ±0.0005인치)	표준 정밀도(±0.001″ – ±0.005″)
이상적인 대상	복잡한 2D 형상, 펀치 및 압출 다이	블라인드 캐비티 가공금형 및 플라스틱 사출 다이	와이어 방전 가공용 시작 구멍, 이젝터 핀 구멍, 터빈 블레이드

와이어 방전가공은 관통 부품 가공에 극도의 정밀도가 요구되는 모든 작업에 제가 가장 선호하는 방식입니다. 램 방전가공/다이싱킹은 블록을 완전히 관통하지 않고 복잡한 3D 형상을 가공해야 할 때 유일한 선택지입니다. 한편, 소공 방전가공은 순전히 보조적인 역할을 하며, 빠르고 효율적이며 와이어 방전가공 장비 사용을 위한 재료 준비 작업을 수행합니다.

와이어 방전가공이 종종 더 나은 선택인 이유

다양한 방전 가공 방식을 평가할 때 , 복잡하고 정밀도가 높은 부품 생산에는 와이어 방전 가공(Wire EDM)이 특히 뛰어난 것으로 나타납니다. 현재 진행 중인 와이어컷 방전 가공과 싱커 방전 가공 비교에서도 와이어컷 방전 가공은 미국 제조업계의 요구 사항을 충족하는 데 가장 적합한 기준점을 제공하는 것으로 나타났습니다.

스트레스 없는 가공

이는 완전한 비접촉 가공 공정 이기 때문에 절삭 와이어가 공작물에 실제로 닿지 않습니다. 전기 스파크가 모든 재료 제거를 담당합니다.

• 기계적 스트레스 제로: 절단 과정에서 부품이 휘거나 구부러지거나 변형되지 않습니다.
• 섬세한 특징: 일반 CNC 밀링 머신으로는 파손될 수 있는 얇고 깨지기 쉬운 부품을 손쉽게 생산할 수 있습니다.

단단한 재료 호환성

금속이 전기를 전도한다면, 로크웰 경도계로 아무리 단단하더라도 절단할 수 있습니다.

• 대한 완벽한 경화 공구강 가공 사전 열처리 없이도 가능합니다.
• 티타늄, 텅스텐 카바이드, 항공우주 등급 합금을 손쉽게 절단합니다.
• 공구 변형이 전혀 없다는 것은 재료의 경도가 최종 형상에 영향을 미치지 않는다는 것을 의미합니다.

비용 대비 정확도

마이크론 수준의 정밀도를 달성하려면 일반적으로 생산 비용이 증가합니다. 하지만 와이어 방전가공(Wire EDM)은 첫 번째 시도에서 완벽한 결과를 얻음으로써 이러한 비용 상승을 상쇄합니다.

• 정밀 EDM 공차: 정밀한 공차를 유지하여 2차 후처리 작업이 필요 없습니다.
• 공구 비용 절감: 값비싸고 잘 부러지는 초경 엔드밀 대신 저렴한 황동이나 아연 도금 와이어를 사용합니다.
• 폐기율 감소: 예측 가능한 정확도는 자재 낭비를 줄여 간접비를 절감하는 데 도움이 됩니다.

다양한 EDM 유형에 의존하는 산업 분야

미국 제조업계에서 방전가공(EDM)에 대한 수요를 주도하는 세 가지 주요 산업 분야를 꼽을 수 있습니다 . 이들 산업은 단순히 정밀도만을 원하는 것이 아니라, 안전과 성능이 직결되는 문제이기 때문에 높은 정밀도를 요구합니다. 와이어 방전가공 이든 램 방전가공 이든, 직접 접촉 없이 가장 단단한 금속을 절삭할 수 있다는 점은 방전가공 분야 에 혁신을 가져왔습니다.

우주항공

항공우주 분야에서는 경량화와 내열성이 무엇보다 중요합니다. 기존 절삭 공구로는 내열성이 뛰어난 초합금(예: 인코넬)을 가공할 때 마모가 너무 심하거나 열 응력 균열이 발생하기 때문에, 당사는 티타늄 방전 가공(EDM)을 적극적으로 활용하고 있습니다. 터빈 블레이드, 랜딩 기어 부품, 압축기 디스크 등을 마이크론 수준의 정밀도 로 가공하고 있습니다. 방전가공은 비접촉 방식으로 가공 하기 때문에 항공기 운항에 필수적인 이러한 부품들의 구조적 무결성을 그대로 유지할 수 있습니다.

의료

미세 구멍 방전 가공(EDM) 과 고정밀 와이어 가공은 이러한 분야에서 진가를 발휘합니다. 수술 기구, 카테터 또는 정형외과 임플란트를 제조할 때, EDM 표면 조도(Ra) 와 치수 정확도는 완벽해야 합니다. 비접촉 가공 공정 이기 때문에 , 부품을 구부리거나 변형시키거나 오염시키지 않고도 까다로운 생체 ​​적합성 소재에 섬세하고 복잡한 형상을 구현할 수 있습니다.

자동차

자동차 대량 생산에는 주로 스탬핑이나 주조 방식이 사용되지만, 이러한 부품의 금형 과 다이는 저희와 같은 업체에서 제작됩니다. 저희는 경화 공구강 가공 에 침하식 방전 가공(EDM)을 사용하여 자동차 부품을 대량 생산하는 데 필요한 복잡하고 깊은 홈이 있는 사출 금형을 만듭니다. 또한 엔진 효율을 극대화하기 위해 연료 분사기에 미세한 구멍을 뚫는 데에도 이 방식이 표준으로 사용됩니다.

업종	주요 응용	EDM을 사용하는 이유는 무엇일까요?
우주항공	터빈 블레이드, 엔진 부품	특수 합금(티타늄, 인코넬)을 응력 없이 완벽하게 절삭합니다.
의료	임플란트, 수술도구	달성하다 미크론 수준의 정밀도 아주 작고 복잡한 기하학적 구조에 대해서.
자동차	사출 금형, 연료 분사기	필수 블라인드 캐비티 가공 경화강 주형에 넣어서.

FAQ: EDM 종류에 대한 일반적인 질문

고객들이 까다로운 디자인을 가지고 저희를 찾아오실 때, 보통 방전가공(EDM) 으로 무엇을 가공할 수 있는지에 대해 몇 가지 궁금한 점을 가지고 계십니다 . 여기서는 다양한 방전가공 유형 에 대해 가장 자주 묻는 질문들을 자세히 살펴보겠습니다.

와이어 방전가공으로 막힌 포켓을 만들 수 있나요?

아니요, 불가능합니다. 와이어 방전가공(Wire EDM)은 매우 정밀한 치즈 슬라이서와 같다고 생각하시면 됩니다. 절단을 위해서는 와이어가 공작물을 완전히 관통해야 합니다. 만약 관통하지 않는 홈( 블라인드 캐비티) 가공이 필요한 경우에는 램 방전가공 ( Ram EDM) 또는 다이 싱킹(Die Sinking) 방식을 사용합니다 . 싱킹 방전가공은 특수 제작된 전극을 재료에 삽입하는 방식으로, 와이어 방전가공으로는 불가능한 복잡한 바닥 형상을 가공할 수 있게 해줍니다.

사용 가능한 가장 작은 전선 직경은 얼마입니까?

극도로 정밀한 작업이 필요한 프로젝트의 경우, 놀라울 정도로 가는 와이어를 사용할 수 있습니다. 일반적인 와이어는 약 0.010인치에서 0.012인치 정도이지만, 고정밀 마이크로 가공을 위해서는 0.0008인치(0.02mm) 만큼 가는 와이어를 사용할 수 있습니다. 이러한 기술 덕분에 일반 밀링 공구로는 물리적으로 가공할 수 없는 마이크론 수준의 정밀도 와 매우 좁은 모서리 반경을 구현할 수 있습니다.

EDM은 비전도성 재료에도 사용할 수 있나요?

일반적으로는 그렇지 않습니다. 전체 공정이 전극과 가공물 사이에서 발생하는 전기 스파크에 의존하기 때문에 재료는 반드시 전기 전도성을 가져야 합니다. 경화 공구강 , 티타늄, 탄화물 가공에는 매우 효과적입니다. 세라믹이나 복합재료를 사용하는 경우에는 이 공정에 적합하도록 특수 설계된 전도성 재료를 사용해야 합니다.

와이어 방전가공이 CNC 밀링보다 더 정밀한 이유는 무엇일까요?

핵심은 힘입니다. CNC 밀링은 물리적 접촉과 절삭력을 수반하기 때문에 공구 변형이 발생하거나 부품이 허용 오차 범위를 벗어날 수 있으며, 특히 얇은 벽의 경우 더욱 그렇습니다. 와이어 방전 가공(EDM)은 비접촉 가공 공정 입니다 . 절삭 압력이 없으므로 변형이 전혀 없고, 섬세하거나 매우 단단한 부품에서도 완벽한 EDM 표면 조도(Ra)를 얻을 수 있습니다.
