‘침묵의 인용’ 함정: 초기 반응 분석

복잡한 부품의 CNC 가공을 의뢰하는 것은 종종 매우 까다로운 일입니다. STEP 파일과 PDF 도면을 보내고 견적을 받은 후, 그저 잘 되기를 바랄 뿐이죠. 하지만 MS Machining에서 제가 경험한 바로는, 실패는 보통 첫 번째 칩이 절삭되기 훨씬 전, 즉 초기 이메일 교환 단계에서 발생합니다. 가공 업체가 견적 요청(RFQ)에 응답하는 방식이 부품이 규격대로 납품될지 아니면 폐기될지를 결정하는 가장 중요한 지표입니다.

복잡한 도면을 받으면 전체 치수만 보는 것이 아니라 함정을 찾아냅니다. 만약 업체에서 아무런 확인 질문도 없이 견적서를 보낸다면, 그것이 바로 "침묵의 견적" 함정입니다. 침묵은 업체가 엔지니어링 세부 사항을 검토하지 않았거나 "나중에 해결하겠다"는 의미이며, 이는 대개 지연과 불량으로 이어집니다.

‘예스맨’의 위험 신호: 빠른 견적 vs. 정확한 견적

누구나 속도를 원하지만, 정밀 CNC 밀링 에서는 즉각적인 만족이 위험할 수 있습니다 . 자동 견적과 엔지니어링 견적 사이에는 엄청난 차이가 있습니다.

• “예스맨” 가게: 5축 매니폴드 견적을 30분 만에 보내줍니다. 모든 공차와 3일 납기에도 모두 "예"라고 답합니다. 이는 위험 신호입니다. 자재량과 작업 시간을 계산하는 알고리즘을 사용하지만, 고정 장치의 복잡성이나 공구 접근성은 고려하지 않는 것일 수 있습니다.
• 정확한 파트너: 형상을 분석하는 데 시간을 투자합니다. 부품을 살펴보고 맞춤형 성형 도구가 필요하거나 위험한 설정이 필요한 형상이 보이면 표시를 해둡니다.

잠재적 공급업체가 복잡한 설계를 아무런 이의 제기 없이 수용한다면 , 아직 위험 요소를 파악하지 못했을 가능성이 큽니다. "이 작업은 가능하지만, 다음과 같은 위험이 있습니다."라고 말해주는 파트너를 원하지, 맹목적으로 주문을 수락하는 파트너를 원하는 것은 아닙니다.

중요 공차 및 표면 마감에 대한 문의

정밀 가공에는 구체적인 협의가 필요합니다. 일반적인 형상에는 "ISO 2768-m"과 같은 표기법이 적합하지만, 복잡한 부품은 정밀한 맞춤이 요구되는 경우가 많습니다. 따라서 업체를 평가할 때는 가장 까다로운 요구 사항을 어떻게 충족할 계획인지 구체적으로 문의하십시오.

다음 답변들을 주의 깊게 살펴보세요:

• 희미한: “저희는 고정밀 기계를 보유하고 있습니다.” (아무 의미도 없습니다.)
• 특유한: "이 부분은 밀링 머신으로 대략적인 형상을 가공한 후, 와이어 방전 가공으로 마무리하여 +/- 0.005mm의 공차를 유지할 것입니다." (이는 그들에게 계획이 있음을 보여줍니다.)

표면 조도 또한 실패의 주요 원인 중 하나입니다. 평평한 표면에서 0.8 Ra(32 마이크로인치)의 조도를 달성하는 것은 쉽지만, 깊은 포켓 내부의 3D 곡면에서 이를 달성하는 것은 전혀 다른 문제입니다. 고객이 해당 조도 수준이 밀봉(기능)을 위해 필요한지 아니면 단순히 미적인 이유 때문인지 항상 확인하며, 이에 따라 가공 전략이 결정됩니다.

GD&T 이해도 검증

많은 업체들이 기하 치수 및 공차(GD&T)를 이해한다고 주장 하지만, 실제로 검사 과정에서 정확하게 적용하는 곳은 드뭅니다. 치수 자체는 선형 치수를 맞추더라도 기준점을 제대로 이해하지 못해 진위치 공차나 외형 공차를 충족하지 못하는 경우가 있습니다.

해당 업체의 역량을 검증하려면 도면의 피처 컨트롤 프레임에 대해 구체적인 질문을 해보세요. 예를 들면 다음과 같습니다.

• "기준 A와 기준 B를 동시에 만족시키려면 이 부품을 어떻게 고정해야 합니까?"
• "공정 중에 이 프로파일 허용 오차를 검증할 수 있는 검사 기능을 갖추고 있습니까?"

만약 그들이 당신이 제공한 데이터와 관련하여 설정 전략을 설명할 수 없다면, 그들은 추측하고 있는 것입니다.

재료 인증 및 추적성 검사

금속의 종류를 절대 함부로 단정짓지 마십시오. 맞춤형 금속 가공 분야에서 재료 혼동은 조용한 치명타가 될 수 있습니다. 특히 항공우주나 의료 분야의 핵심 부품의 경우, 재료 추적성은 필수 불가결한 요소입니다.

재료 검증 체크리스트에는 다음 사항이 포함되어야 합니다.

• 밀 테스트 보고서(MTR): 해당 업체가 자재 공장에서 제공하는 물리적, 화학적, 기계적 특성을 제공할 수 있는지 확인하십시오.
• 열처리 배치 추적성: 그들은 해당 부품을 원자재의 열처리 로트까지 추적할 수 있을까요?
• ISO 9001 표준: An ISO 9001 인증을 받은 기계 가공 업체 재료 간 교차 오염을 방지하기 위해 재료를 분리하는 절차를 마련해 두어야 합니다(예: 알루미늄 칩을 티타늄에서 멀리 떨어뜨려 보관).

우리는 자재 검증을 품질의 기초로 여깁니다. 원자재가 잘못되면 세상에서 가장 정밀한 가공이라도 부품을 살릴 수 없습니다.

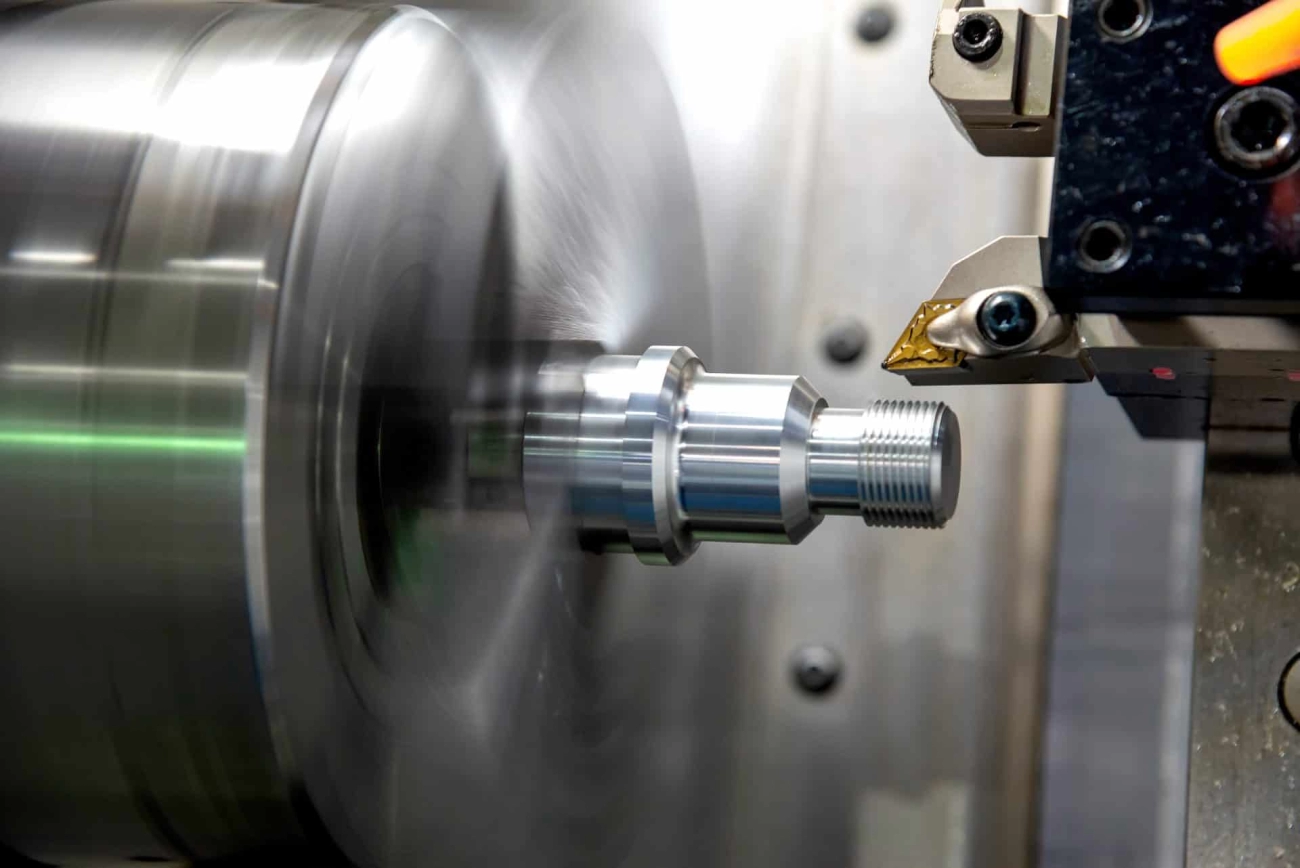

제조 용이성 설계(DFM) 피드백 평가

복잡한 부품의 CNC 가공을 외주할 때 , CAD 모델에 대한 피드백은 공급업체의 역량을 가늠하는 첫 번째 중요한 척도가 됩니다. 만약 업체가 아무런 질문도 없이 복잡한 설계를 그대로 받아들인다면, 그것은 효율적인 것이 아니라 오히려 경고 신호입니다.

DFM을 진단 도구로 사용하기

단순히 "견적 받았습니다"라는 이메일만으로는 고정밀 가공 작업을 제대로 처리할 수 없습니다. 정밀한 제조 가능성 설계(DFM) 검토를 철저히 수행하는 파트너가 필요합니다 . 이러한 피드백 과정을 통해 실제 가공 전에 잠재적인 문제점을 발견할 수 있습니다. 만약 설계에서 실패 가능성이 있거나 비용이 두 배로 늘어나는 부분이 있다면, 저는 주저 없이 의견을 제시합니다. 만약 공급업체가 명백한 문제점에 대해 침묵한다면, 그들은 단순히 버튼만 누르는 것이지 실질적인 해결책을 제시하는 것이 아닐 가능성이 높습니다. 모든 업체가 빠른 CNC 가공 결과를 원하지만, 이러한 진단 단계를 건너뛰면 결국 후처리 과정에서 지연이 발생합니다.

날카로운 내부 모서리 및 곡률 반경 문제 식별

정밀 CNC 밀링 에서 가장 흔히 발생하는 문제점 중 하나는 내부 형상과 관련된 것입니다. 일반적인 CNC 밀링 머신은 회전하는 원형 절삭 공구를 사용하기 때문에 EDM과 같은 특수 공정 없이는 완벽하게 날카로운 내부 모서리를 만드는 것은 물리적으로 불가능합니다.

설계에 직각 모서리가 있는데 가공 업체에서 이를 지적하지 않으면 문제가 발생할 수 있습니다. 숙련된 기계공이라면 모서리에 곡률 반경(필렛)을 추가하거나 "도그본" 형태의 릴리프를 적용할 것을 제안할 것입니다. 이를 무시하면 공구 변형과 채터링이 과도하게 발생하여 표면 조도가 불량해지고 공차를 초과하는 부품이 생산될 수 있습니다.

깊은 포켓과 깊이 대 직경 비율

깊은 공동 또한 주요 실패 원인 중 하나입니다. 가공의 물리적 원리에 따라 공구가 길어지고 얇아질수록 안정성이 떨어집니다.

• 황금비율: 일반적으로 깊이 대 지름 비율이 3:1 이하인 제품을 선호합니다.
• 위험: 더 깊은 곳까지 작업하려면 진동을 방지하기 위해 특수 공구나 다축 가공 전략이 필요합니다.
• 수표: 깊이가 10mm인데 폭이 1mm밖에 안 되는 포켓이 있는데, 작업장에서 공구 파손이나 경사진 벽면의 위험성에 대해 경고하지 않는다면, 그들은 주의를 기울이지 않는 것입니다.

비각형 형상 가공을 위한 공작물 고정 전략 평가

정사각형 블록을 고정하는 것은 쉽지만, 복잡하고 유기적인 형태를 고정하는 것은 예술입니다. 맞춤형 금속 가공에서 부품이 표준 바이스에 쉽게 고정되지 않으면 위험 부담이 크게 증가합니다. 공급업체에 부품을 어떻게 고정할 계획인지 문의하십시오.

• 부드러운 턱: 부품 형상에 맞춰 맞춤형 조(jaw)를 가공하고 있는 건가요?
• 진공 설비: 얇고 평평한 부품의 변형을 방지하기 위해 진공 성형판을 사용하고 있나요?
• 탭 : 나중에 수동으로 제거해야 하는 탭이 남을까요?

만약 그들이 공작물 고정 전략을 설명하지 못한다면, 절삭력 하에서 부품을 안정적으로 유지하는 방법에 대해 생각해 보지 않았을 가능성이 큽니다.

기술 하드웨어 및 소프트웨어 기능 평가

복잡한 부품의 CNC 가공을 위한 파트너를 선정할 때 , 장비 목록은 중요한 정보를 제공합니다. 저는 단순히 브랜드 이름만 보는 것이 아니라, 작업에 적합한 구성인지를 확인합니다. 만약 업체가 복잡한 항공우주 형상을 표준 3축 밀링 머신으로 가공하려 한다면, 불필요한 위험을 감수하는 것입니다. 값비싼 불량품 발생과 생산 지연을 방지하려면, 해당 업체의 장비가 설계의 복잡성에 부합하는지 반드시 확인해야 합니다.

복잡한 형상 가공에 있어 3축 가공과 5축 가공의 비교

단순한 각진 부품의 경우 3축 가공기가 적합합니다. 그러나 복합 각도, 언더컷 또는 유기적인 표면을 가공할 때는 3축 장비에만 의존하는 것이 실패로 이어지는 경우가 많습니다. 이 방식은 작업자가 부품을 여러 번 수동으로 뒤집고 재배치해야 하기 때문입니다. 사람이 부품을 만져 위치를 조정할 때마다 정확도가 떨어집니다.

저는 5축 CNC 가공 서비스를 제공하는 업체를 우선적으로 고려합니다 . 이 기술을 통해 절삭 공구가 거의 모든 방향에서 공작물에 접근할 수 있습니다. 또한, 한 번의 설정으로 복잡한 윤곽을 가공할 수 있으며, 형상 간의 기하학적 관계를 완벽하게 유지합니다.

다축 설정을 통한 스택업 오류 감소

정밀 제조에서 조용한 살인자는 공차 누적입니다. 부품의 여러 면을 가공하기 위해 여러 개의 고정 장치를 사용하는 경우, 각 고정 장치의 작은 오차가 누적됩니다. 결국 부품이 완성될 때쯤이면 전체 오차가 허용 공차를 초과하는 경우가 많습니다.

다축 가공 기능은 공작물을 고정된 상태로 유지함으로써 이러한 문제를 해결합니다. 이는 누적 오차를 크게 줄여줍니다. 단일 설정 방식과 다중 설정 방식의 CNC 밀링 정확도 차이가 궁금하시다면 , 그 차이가 바로 사용 가능한 부품과 쓸모없는 부품을 구분하는 기준이 될 수 있습니다.

CAM 소프트웨어 활용 능력 및 충돌 방지

고성능 기계는 이를 구동하는 소프트웨어 없이는 무용지물입니다. 복잡한 형상을 가공하려면 공구 경로를 효율적으로 관리하기 위한 고급 CAM(컴퓨터 지원 제조) 전략이 필요합니다. 저는 기계 가동 전에 작업장에서 충돌 감지 시뮬레이션 소프트웨어를 사용하는지 항상 확인합니다.

절삭 과정을 시뮬레이션하지 않으면 추측에 의존하게 됩니다. 정확한 시뮬레이션은 공구 마모와 기계 고장을 방지하여 CNC 정밀 부품 생산 및 제작 일정을 차질 없이 진행할 수 있도록 보장합니다.

하드웨어 선택 가이드:

제품 특장점	3 축 가공	5 축 가공
이상적인 대상	평평한 표면, 단순한 구멍	복잡한 곡선, 임펠러, 터빈
설정 필요	다중(오류 발생 위험 높음)	단일(고정밀)
표면 처리	평평한 지형에 적합	곡면에서 탁월한 성능을 발휘합니다.
비용 효율성	간단한 부품의 경우 더 낮게	복잡한 부품일수록 가치가 높아집니다.

품질 관리(QC) 리트머스 테스트

복잡한 부품을 CNC 가공 할 때 , 품질 관리실에서 얻는 정보는 영업 담당자의 설명보다 훨씬 더 중요합니다. 터빈 블레이드나 복잡한 의료 기기 하우징을 검증하는 데 일반 캘리퍼스만 있으면 된다고 생각하는 업체라면 큰 문제가 발생할 수 있습니다. 품질 관리는 단순히 최종 검사를 하는 것이 아니라, 제대로 작동하는 부품과 값비싼 장식품 사이를 가르는 유일한 장벽입니다.

복잡한 윤곽선 작업에서 일반 수공구가 제대로 작동하지 않는 이유는 무엇일까요?

캘리퍼스와 마이크로미터는 정사각형 블록의 길이, 너비, 두께와 같은 간단한 치수를 측정하는 데 매우 유용합니다. 하지만 유기적인 형태, 3D 곡면 또는 복잡한 곡선에는 사실상 쓸모가 없습니다. 설계에 3D 곡면이 포함된 경우, 일반적인 수공구로는 실제 형상이 CAD 모델과 일치하는지 확인할 수 없습니다. 이러한 비선형 치수를 정확하게 측정하기 위해서는 첨단 측정 장비를 활용하는 맞춤형 CNC 가공 서비스를 제공하는 파트너가 필요합니다 . 복잡한 윤곽선을 수공구로만 가공하면 인적 오류가 발생하기 쉽고, 겉보기에는 정확해 보이지만 실제 치수와 맞지 않는 부품이 만들어지는 경우가 많습니다.

GD&T 검증을 위한 CMM 검증의 필요성

이러한 경우 좌표측정기(CMM) 검사가 필수적입니다. 복잡한 형상은 단순한 선형 측정을 넘어 엄격한 기하학적 치수 및 공차(GD&T) 요구 사항을 충족해야 하는 경우가 많습니다. 이러한 형상은 육안으로 측정할 수 없습니다.

• 표면의 단면도: CMM은 CAD 데이터로 정의된 허용 오차 범위 내에 유지되도록 정확한 윤곽을 추적합니다.
• 실제 위치: 기준점에 대한 구멍 위치를 확인하여 조립 중 정확한 정렬을 보장합니다.
• 평탄도 및 평행도: 캘리퍼스로 부품 전체 표면을 측정할 수 없는 경우, 밀봉 표면에 필수적입니다.

공정 중 검사 vs. 최종 검사

부품 제작이 완료될 때까지 기다렸다가 오류를 확인하는 것은 시간과 재료 낭비입니다. 신뢰할 수 있는 금속 부품 제작을 위해서는 공정 중 검사가 필수적입니다. 즉, 기계에 장착된 프로브를 사용하거나 기계를 정지시켜 설정을 분해하기 전에 주요 특징을 측정해야 합니다 .

만약 공장에서 최종 검사 단계에서만 검사를 한다면, 납기일을 위험에 빠뜨리는 것입니다. 부품이 고정된 상태에서 구멍 크기가 기준치보다 작으면 몇 분 안에 수정할 수 있습니다. 하지만 최종 검사 단계에서 발견되면 해당 부품은 폐기되는 경우가 많습니다.

최초 생산품 검사(FAI)의 역할

최초 생산품 검사(FAI) 보고서 없이는 절대로 전체 생산을 승인해서는 안 됩니다 . 이 보고서는 "황금 샘플"과 같습니다. 수백 개의 제품을 생산하기 전에 제조 공정이 사양에 맞는 부품을 생산할 수 있음을 입증하는 자료입니다. ISO 9001 인증을 받은 제조 업체 는 도면의 모든 치수와 생산 라인에서 나온 첫 번째 부품의 실제 측정값을 상세하게 기록한 FAI 보고서를 제공합니다. 공급업체가 이 자료 제공을 꺼린다면, 이는 해당 업체가 자체 공정 안정성에 대한 자신감이 부족하다는 심각한 위험 신호입니다.

재료 및 표면 처리 관련 위험

복잡한 부품을 CNC 가공 할 때 가장 큰 변수는 바로 금속 자체입니다. 단순히 형상을 절삭하는 것뿐만 아니라, 재료가 절삭 과정에서 어떻게 반응하는지, 표면 처리가 최종 치수에 어떤 영향을 미치는지 예측하는 것이 중요합니다. 재료의 특성을 고려한 계획이 없다면 실패 위험이 매우 높아집니다.

재료 응력 완화 및 변형 위험

맞춤형 금속 가공에서 가장 간과되는 위험 중 하나는 내부 잔류 응력입니다. 복잡한 형상을 만들기 위해 알루미늄이나 강철 블록에서 많은 양의 재료를 제거하면 재료 내부에 갇혀 있던 힘이 방출됩니다. 그 결과, 부품이 고정 장치에서 분리되는 순간 휘거나 뒤틀리거나 구부러질 수 있습니다.

유능한 업체는 이러한 상황을 예측합니다. 높은 정밀도를 요하는 작업의 경우, 우리는 종종 특정한 작업 흐름을 따릅니다.

• 황삭: 대부분의 재료를 제거하십시오.
• 스트레스 풀기: 부품이 안정될 때까지 기다립니다(필요에 따라 열처리 사용).
• 끝 마무리 : 움직임이 안정화된 후 최종 치수를 측정합니다.

만약 공급업체가 얇은 벽이나 비대칭 부품의 응력 완화에 대해 논의하지 않는다면, 그 이유를 물어보세요. 신뢰할 수 있는 정밀 CNC 가공 서비스 업체는 기하학적 무결성을 유지하려면 이러한 내부 힘을 무시하는 것이 아니라 관리해야 한다는 것을 잘 알고 있습니다.

후처리 일관성 및 허용 오차 누적 관리

후처리 과정에서 많은 "완벽해 보이는" 부품들이 검사에서 불합격됩니다. 아노다이징, 도금, 분체 도장과 같은 처리는 표면에 두께를 더합니다. 만약 기계 가공 담당자가 코팅 전에 최종 도면 치수로 부품을 가공한다면 , 추가된 층으로 인해 부품이 허용 오차 범위를 벗어나게 됩니다. 이를 허용 오차 누적(tolerance stacking)이라고 합니다.

CNC 생산 품질 관리를 위해 코팅 두께를 고려한 "플레이트 가공 전" 치수로 부품을 가공해야 합니다. 또한 코팅은 공구 자국을 가리기보다는 오히려 두드러지게 하는 경우가 많으므로, 표면 조도 요구 사항(Ra)을 충족한 후에야 모든 처리를 진행할 수 있습니다.

후처리 과정에서 던져야 할 핵심 질문들:

• 누적 회계: CAM 프로그램은 도금 두께(예: 3종 경질 아노다이징의 경우 약 0.002인치 추가)를 고려합니까?
• 마스킹 정밀도: 해당 업체는 나사 구멍이나 중요 접지면의 마스킹 처리를 어떻게 하나요?
• 배치 일관성: 생산 배치에 따라 색상과 두께의 일관성을 보장할 수 있습니까?

FAQ: 복잡한 CNC 부품 외주 제작 시 흔히 발생하는 문제점

복잡한 형상의 CNC 정밀 부품 외주 제작은 무엇을 고려해야 할지 모른다면 위험 부담이 클 수 있습니다. 미국 시장에서 외주 제작을 고려하는 고객들이 가장 많이 묻는 질문에 대한 명확한 답변을 여기에서 확인하세요.

정밀 공차를 처리할 수 있는 업체인지 어떻게 알 수 있을까요?

단순히 "예"라는 대답만으로 만족하지 마세요. 장비와 공정을 검증해야 합니다. ±0.0005인치(또는 그 이상)의 정밀 가공이 가능한 업체라면 온도와 습도가 조절되는 작업 환경과 첨단 계측 장비를 갖추고 있어야 합니다.

• CMM을 확인하세요: 만약 그들에게 없다면 XNUMX차원 측정기(CMM)그들은 복잡한 GD&T를 확실하게 검증할 수 없습니다.
• 자격증을 요청하세요: An ISO 9001 인증을 받은 기계 가공 업체 변동성을 줄이는 표준화된 프로세스를 갖추고 있습니다.
• 이전 작업 검토: 여러분의 디자인과 유사한 사례 연구를 요청하세요. 최고 수준의 사례입니다. CNC 정밀 가공 서비스 핵심적인 차원을 담아낼 수 있는 능력을 입증하는 데이터를 기꺼이 제공할 것입니다.

복잡한 가공 부품의 표준 납기는 얼마입니까?

복잡한 부품의 CNC 프로토타입 제작에 있어 미국 내 일반적인 소요 기간은 2~4주 입니다.

• 1 주 : 자재 조달 및 CAM 프로그래밍.
• 주 2-3 : 기계 가공 및 처리.
• 4 주 : 품질 관리 검사 및 마무리 작업.
  만약 어떤 업체가 복잡한 매니폴드를 상당한 추가 요금 없이 3일 안에 완성해 준다고 약속한다면, 주의해야 합니다. 빠른 제작 속도는 종종 품질 저하를 동반합니다. 첫 번째 제품 검사(FAI) 보고서 정확성.

복잡한 부품 가공에 5축 가공이 더 나은 이유는 무엇일까요?

핵심은 "누적" 오차를 줄이는 것입니다. 일반적인 3축 가공에서는 작업자가 부품의 다른 면을 가공하기 위해 수동으로 부품을 뒤집어야 합니다. 부품을 움직일 때마다 미세한 정확도 손실이 발생합니다.
5축 CNC 머시닝 서비스 한 번의 설정으로 절삭 공구가 공작물의 다섯 면에 접근할 수 있도록 합니다. 이를 통해 부품의 여러 면에 있는 형상이 완벽하게 정렬되어 복잡한 형상의 불량률을 획기적으로 줄일 수 있습니다.

재료 선택은 가공 실패율에 어떤 영향을 미칠까요?

재질에 따라 가공 전략이 결정됩니다. 형상에 맞지 않는 재질을 선택하는 것은 실패의 흔한 원인 중 하나입니다.

• 경질 금속(티타늄, 인코넬): 높은 위험 공구 편향 및 채터링이는 표면 마감과 치수를 손상시킵니다.
• 연질 금속(구리, 알루미늄): 점성이 있는 칩이 공구를 막거나 내부 응력 해소로 인해 부품이 변형될 위험이 높습니다.
  우리는 항상 재료 선택을 검토합니다. 제조가능성을 위한 설계(DFM) 검토 요구되는 허용 오차 및 예산에 부합하는지 확인하기 위해서입니다.
