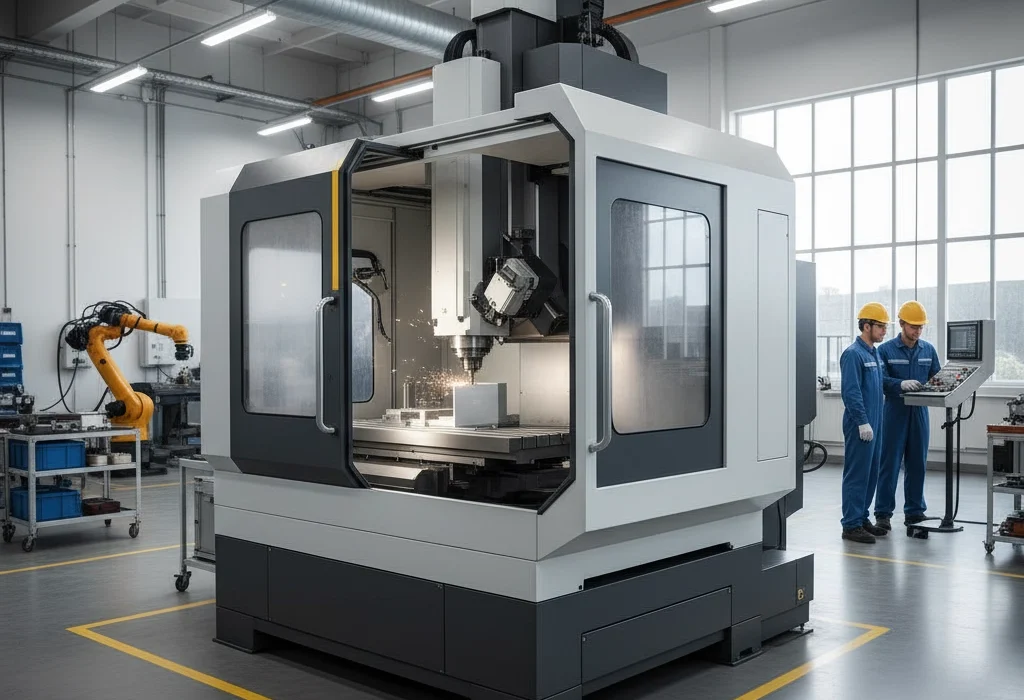

Qu'est-ce qu'une fraiseuse CNC 5 axes ?

Une fraiseuse CNC 5 axes déplace simultanément les outils de coupe ou la pièce à usiner selon cinq axes différents. Contrairement aux machines 3 axes traditionnelles qui n'effectuent que des mouvements linéaires selon les axes X, Y et Z, les machines 5 axes ajoutent deux axes de rotation (A et C), permettant ainsi la réalisation de formes et d'angles complexes en une seule opération.

3+2 (indexé) vs. 5 axes simultanés

• Axe 3+2 (indexé) :

  • Les axes de rotation sont fixes pendant la découpe.
  • Permet l'usinage sur plusieurs faces sans resserrage, mais seuls 3 axes linéaires se déplacent pendant la coupe.
  • Idéal pour les pièces simples présentant des formes angulaires.

• 5 axes simultanés :

  • Les cinq axes se déplacent simultanément, ce qui permet de découper des courbes et des formes complexes.
  • Permet d'obtenir des finitions de surface supérieures sur des pièces sculptées comme les pales de turbines ou les implants médicaux.
  • Nécessite des systèmes de programmation et de contrôle avancés.

Tables à tourillon, à tête pivotante ou à bascule

Fonctionnalité	Table à tourillons	Tête pivotante / rotative	Table nutante
Design	La table pivote sur deux axes (A et B).	La tête de broche tourne	La table s'incline et pivote
Taille de la pièce	Idéal pour les pièces plus lourdes et plus grandes	Manipule des pièces plus petites	pièces compactes
Rigidité	Haute, en raison de la broche fixe	Modérée	Rigidité réduite
Accessibilité	Limite l'accès aux outils dans certaines orientations	Excellent accès aux outils	Idéal pour les espaces restreints
Complexité de la programmation	Modérée	Meilleure performance du béton	Modérée
Idéale pour	Pièces structurelles pour l'aéronautique et l'automobile	fraisage de surface complexe	Composants petits et complexes

En résumé : les tables à tourillons offrent la meilleure stabilité pour les travaux lourds et de précision ; les têtes pivotantes offrent polyvalence et accessibilité pour les formes complexes ; les tables à bascule conviennent aux travaux compacts sur de petites pièces.

Comprendre ces différences vous aide à choisir la machine 5 axes adaptée aux dimensions des pièces, aux matériaux et aux besoins de précision de votre atelier.

Pourquoi choisir un système à 5 axes plutôt qu'à 3 ou 4 axes ?

Passer à une fraiseuse CNC 5 axes présente des avantages indéniables par rapport aux configurations traditionnelles à 3 ou 4 axes. Voici pourquoi de nombreux ateliers aux États-Unis franchissent le pas :

• Usinage à configuration unique :

  Les machines 5 axes permettent d'accéder à plusieurs faces d'une pièce sans repositionnement, réduisant ainsi considérablement les temps de réglage. Il en résulte souvent une réduction de 60 à 80 % du temps de cycle , ce qui accélère la production et diminue la main-d'œuvre.

• Finition de surface supérieure et géométrie complexe :

  Grâce à sa capacité à incliner et à faire pivoter l'outil simultanément, le fraisage 5 axes permet de réaliser des formes complexes et des rayons de courbure serrés avec une précision accrue, un atout essentiel pour les pièces aérospatiales ou les implants médicaux de précision. Il en résulte des finitions plus lisses dès la sortie de la machine, réduisant ainsi le besoin de finitions manuelles.

• Réduction des coûts d'installation et accumulation des erreurs :

  Comme il n'est plus nécessaire de repositionner les pièces aussi souvent, le montage devient plus simple et moins coûteux. De plus, la réduction du nombre de réglages diminue les risques d'erreurs cumulatives entre les étapes, ce qui améliore la précision globale.

Études de cas réels

Application	Avantages du fraisage CNC 5 axes
Pale de turbine	Usiné en une seule opération avec des angles de lame complexes
Implant orthopédique	Des contours précis et complexes pour un ajustement anatomique parfait
Noyau de moule	Des détails précis et des surfaces lisses en moins d'étapes

Pour des informations pratiques sur la précision des pièces et les formes complexes, consultez notre analyse détaillée de la fabrication métallique sur mesure, qui nécessite souvent des capacités 5 axes pour répondre à des normes rigoureuses.

Choisir une machine à 5 axes permet de gagner du temps, de réduire les coûts et d'ouvrir de nouvelles possibilités pour les pièces complexes que les machines à 3 ou 4 axes ne peuvent tout simplement pas traiter efficacement.

Caractéristiques techniques essentielles à comparer

Lors du choix d'une fraiseuse CNC 5 axes, certaines caractéristiques techniques ont un impact significatif sur l'efficacité de votre atelier et la qualité de vos pièces. Voici les points essentiels à prendre en compte :

Spécifications	Points clés à considérer
Dimensions et capacité de charge de la table	Les tables de plus grande taille permettent de traiter des pièces volumineuses ; une charge plus élevée garantit une meilleure stabilité lors des découpes importantes. Leurs dimensions varient généralement de 12 cm × 12 cm à 40 cm × 40 cm, avec des capacités de charge allant de 500 kg à plus de 2,000 kg.
Cône de broche et puissance	Cônes courants : BT40 (standard, puissance moyenne), HSK-A63 (haute vitesse, haute précision). Puissance : 10 à 30 kW ; vitesse de rotation : de 12 000 à 24 000 tr/min pour l’aluminium et les alliages aérospatiaux.
Plages de déplacement (X/Y/Z/A/C)	Les axes X/Y/Z ont généralement une course de 20″ à 40″. Les axes A (inclinaison) et C (rotation) permettent un mouvement complet sur 5 axes. Vérifiez que la course est compatible avec les dimensions et la forme de votre pièce.
Vitesses rapides et coupe des aliments	Des vitesses d'avance rapides de 1 000 à 3 000 pouces/min raccourcissent le temps de cycle. Les vitesses d'avance en coupe dépendent du matériau et de la broche ; l'usinage à grande vitesse exige un contrôle précis de l'avance.
Capacité du changeur d'outils	Les magasins d'outils peuvent contenir de 20 à plus de 60 outils. Une plus grande capacité signifie moins d'arrêts pour les changements d'outils, mais attention à la complexité de la gestion des outils.
Gestion des puces	Des systèmes de convoyage de copeaux et de refroidissement efficaces sont essentiels, notamment pour la production d'aluminium ou en grande série. Privilégiez les machines avec système d'évacuation des copeaux intégré.
Options du système de contrôle	Parmi les marques leaders, citons Fanuc, Siemens et Heidenhain. La qualité de l'interface utilisateur est primordiale ; certaines proposent un écran tactile et des macros personnalisables. Les commandes permettent usinage simultané sur 5 axes et une programmation efficace.

Voici un comparatif rapide des cônes de broche et de leurs caractéristiques les plus courantes :

Cône de broche	Plage de régime	Tuning Moteur	Avantages	Inconvénients
BT40	12 18 à XNUMX XNUMX	7.5 à 15 kW	Outillage standard polyvalent	Moins rigide à haute vitesse
HSK-A63	15 24 à XNUMX XNUMX	10 à 25 kW	Haute rigidité, changement d'outil rapide	Outillage plus coûteux
BT50 / HSK-A80	8 15 à XNUMX XNUMX	20 à 30 kW	Outils robustes et de grande taille	Machines plus lourdes, régime moteur plus lent

Lors de votre achat, ne vous fiez pas uniquement aux spécifications techniques. La combinaison optimale de dimensions de table, de puissance de broche et de course dépend de votre application, qu'il s'agisse de disques aubagés austères pour l'aérospatiale ou de noyaux de moules de précision. Par exemple, l'usinage du cuivre ou de pièces médicales complexes exige une vitesse de broche élevée et une excellente gestion des copeaux ; vous trouverez plus d'informations à ce sujet dans notre section dédiée aux services d'usinage CNC du cuivre.

Les interfaces de commande ont également leur importance. Fanuc est réputée pour sa fiabilité et sa familiarité avec les systèmes utilisés par les clients, Siemens offre des capacités multitâches robustes et Heidenhain excelle dans le contournage précis ; chacune de ces marques prend en charge des capacités d’usinage simultané 5 axes avancées , essentielles pour les géométries complexes.

Gardez bien ces spécifications à l'esprit pour choisir une fraiseuse CNC 5 axes qui corresponde exactement à vos besoins de production et à vos choix de matériaux.

Applications nécessitant une technologie à 5 axes

Les fraiseuses CNC 5 axes sont indispensables dans les industries où la précision et les géométries complexes sont primordiales. Dans l'aérospatiale, elles excellent dans la production de pièces structurelles et de disques aubagés monoblocs (blisks) – des composants essentiels qui requièrent des tolérances serrées et des finitions impeccables pour des performances optimales. Le secteur médical s'appuie sur l'usinage 5 axes pour la fabrication d'implants en titane et en cobalt-chrome (CoCr), où chaque courbe et chaque contour ont un impact direct sur le pronostic du patient.

La fabrication de moules et matrices de haute précision bénéficie grandement de la technologie 5 axes, permettant la réalisation de cavités complexes et de détails précis en une seule opération. Le prototypage automobile et les réflecteurs d'éclairage exigent souvent l'agilité et la précision que seul l'usinage simultané 5 axes peut offrir, accélérant considérablement les cycles de développement. Enfin, les composants de défense et d'énergie, souvent complexes et fabriqués à partir de matériaux robustes, utilisent l'usinage CNC 5 axes pour répondre à des normes strictes de qualité et de durabilité.

Pour ceux qui s'intéressent aux pièces métalliques de haute précision utilisées dans les applications militaires ou de défense, l'exploration de l'usinage militaire et des composants de défense peut fournir des informations supplémentaires sur la façon dont la technologie 5 axes répond aux exigences critiques.

Tarifs 2025 et contenu de l'offre

Lors de l'achat d'une fraiseuse CNC 5 axes en 2025, attendez-vous à une large gamme de prix en fonction de la marque, des fonctionnalités et de la qualité de fabrication.

• Entrée de gamme (marques chinoises/taïwanaises) : 120 000 $ à 220 000 $

  Ces machines offrent un fraisage 5 axes basique avec une précision acceptable pour les petits ateliers ou les jeunes entreprises. Elles présentent généralement un bon rapport qualité-prix, mais peuvent nécessiter un temps de préparation plus long et offrent moins de fonctionnalités avancées. Elles sont idéales pour les travaux de fraisage 5 axes simples ou pour les budgets serrés.

• Professionnel de milieu de gamme (Haas, DMG MORI, GF, Hurco) : 250 000 $ à 450 000 $

  Ce segment allie performance, fiabilité et technologie. Attendez-vous à des vitesses d'usinage plus rapides, des systèmes de contrôle améliorés et des options de broches optimisées pour une précision constante. Ces technologies sont courantes dans les ateliers américains spécialisés dans la fabrication de pièces aérospatiales, de dispositifs médicaux et de moules de pointe.

• Haut de gamme européen/japonais (Hermle, Mazak, Makino) : 500 000 $ à 1.2 million $ et plus

  Les machines haut de gamme sont dotées de châssis ultra-rigides, de moteurs linéaires à grande vitesse, d'un système de contrôle thermique avancé et de changeurs d'outils de grande capacité. Elles sont idéales pour les disques aubagés monoblocs aérospatiaux, les implants orthopédiques de haute précision et les pièces complexes pour le secteur de l'énergie. Elles offrent un usinage simultané 5 axes de qualité supérieure et une répétabilité optimale.

Attention aux coûts cachés

L'achat de la machine n'est pas la fin. Prévoyez des dépenses supplémentaires telles que :

• Licences et mises à jour logicielles (en particulier pour les systèmes FAO 5 axes avancés)
• Outillage et fraises spéciaux adaptés aux opérations complexes à 5 axes
• Cours de formation des opérateurs et de programmation avancée
• coûts d'installation, de configuration et de rénovation éventuelle

Comprendre le montant total de votre investissement dès le départ vous évite les surprises plus tard et vous assure de maximiser les capacités de votre fraiseuse CNC 5 axes.

Pour les débutants, il est utile de comparer les caractéristiques techniques et les prix. Si vous souhaitez avoir une vue d'ensemble du fonctionnement d'une fraiseuse CNC avant d'aller plus loin, consultez les principes de base des fraiseuses CNC.

Comment choisir la machine 5 axes adaptée à votre atelier

Choisir la bonne fraiseuse CNC 5 axes ne se résume pas à une question de spécifications techniques ; il s’agit avant tout d’adapter l’outil aux besoins réels de votre atelier. Voici une liste de contrôle rapide en 9 points pour vous aider à trouver la solution idéale :

Élément de la liste de contrôle	À considérer
1. Dimensions de la pièce	Assurez-vous que la table et le matériel de voyage soient adaptés à vos pièces les plus volumineuses.
2. Matériel	Les métaux durs comme le titane nécessitent des broches plus rigides.
3 Tolérance	Les travaux de haute précision exigent une exactitude et une répétabilité accrues.
4. Taille du lot	Les productions de grande envergure bénéficient de changeurs d'outils plus grands et d'une automatisation accrue.
5. Complexité	La capacité d'usinage simultané sur 5 axes est préférable pour les formes complexes.
6. Pérennité	Recherchez des machines offrant des possibilités de mise à niveau et des commandes de dernière génération.
7. Vertical vs Horizontal	La pose verticale est idéale pour les pièces hautes ; la pose horizontale excelle pour les montages lourds et l’écoulement des copeaux.
8. Service local	Une assistance technique et une maintenance rapides permettent de minimiser les temps d'arrêt.
9. Réseau de reconstruction de broche	Les options de remise à neuf faciles des broches permettent de réduire les coûts et les complications à long terme.

Système à 5 axes vertical ou horizontal : quand choisir ?

• Fraiseuses verticales à 5 axes

  • Idéal pour les pièces hautes et complexes.
  • Chargement/déchargement des pièces facilité pour les petites et moyennes tailles.
  • Encombrement réduit dans les petits espaces.

• Fraiseuses horizontales à 5 axes

  • Manipulation améliorée des pièces lourdes et volumineuses grâce à l'évacuation des copeaux assistée par gravité.
  • Idéal pour les productions à grand volume avec palettes et automatisation.
  • Souvent plus chers et nécessitant plus d'espace au sol.

Pourquoi le service local et le réseau de broches sont importants

Posséder une machine 5 axes représente un engagement à long terme. Bénéficier d'une assistance locale garantit des réparations plus rapides et une réduction des temps d'arrêt. De même, les broches s'usent et nécessitent une révision ; un réseau performant de réfection de broches peut vous faire économiser des milliers d'euros et remettre votre machine en service au plus vite.

Avant d'investir, tenez compte du coût total de possession, incluant la formation, les outillages et les mises à jour logicielles. Pour l'usinage de pièces complexes ou de matériaux spéciaux, consultez les options proposées par des fournisseurs de confiance comme MS Machining et ses services d'usinage CNC 5 axes afin de garantir que votre machine réponde à vos exigences de précision et de fiabilité.

Pleins feux sur : la série MS Machining 5 axes (gamme 2025)

La gamme de tours 5 axes 2025 de MS Machining offre des performances exceptionnelles aux ateliers souhaitant accroître leur production. Ses modèles couvrent un large éventail de courses, permettant l'usinage de pièces allant des petits composants de précision aux grandes pièces destinées aux secteurs de l'aérospatiale et de l'automobile. Parmi les options de broches, on trouve des modèles haute vitesse jusqu'à 24 000 tr/min, ainsi que des broches de puissance robustes pour les métaux durs comme le titane et l'Hastelloy, pour les applications les plus exigeantes.

Qu'est-ce qui distingue MS Machining ? L'utilisation de bâtis monoblocs rigides garantit une stabilité et une précision maximales des machines. Leur système de stabilisation thermique minimise les déformations lors des cycles longs, assurant ainsi une précision optimale. De plus, leur technologie de moteur linéaire intégrée améliore la réactivité pour des coupes plus fluides et plus rapides. Toutes les machines sont assorties d'une garantie standard de 2 ans, gage de fiabilité et d'assistance.

Les clients soulignent souvent comment ces caractéristiques se traduisent par des gains concrets : des cycles de production plus rapides, des finitions impeccables et une réduction des temps d’arrêt. Vous pouvez consulter des exemples de leurs réalisations et des témoignages détaillés dans leur galerie de pièces, présentant une gamme allant des composants structurels aérospatiaux aux implants médicaux complexes.

Pour les ateliers travaillant des alliages complexes ou nécessitant un usinage de précision de pièces métalliques, l'expertise de MS Machining est indéniable, notamment pour les projets exigeant une grande exactitude et une excellente répétabilité. Découvrez leurs capacités et comment ils travaillent des matériaux spéciaux comme l'acier Hastelloy ou les composants métalliques sur mesure pour apprécier pleinement leur avantage technique.

Programmation et logiciels pour la réussite sur 5 axes

La programmation d'une fraiseuse CNC 5 axes exige un logiciel FAO de pointe capable de gérer avec fluidité les trajectoires d'outils complexes et les mouvements multi-axes. Parmi les meilleurs systèmes FAO pour l'usinage 5 axes, on trouve PowerMill , Mastercam , hyperMILL et Siemens NX . Ces plateformes offrent des fonctionnalités puissantes de programmation simultanée 5 axes, permettant d'optimiser les angles d'outils et de réduire considérablement les temps de cycle.

L'un des principaux défis du fraisage CNC 5 axes réside dans la gestion du post-processeur : le logiciel qui traduit votre programme FAO en code machine. Utiliser un post-processeur inadapté ou mal paramétré pour votre machine peut entraîner des plantages, des erreurs ou des mouvements inefficaces. Il est donc essentiel de collaborer étroitement avec votre fournisseur de logiciel FAO ou le constructeur de votre machine afin d'éviter les problèmes courants liés au post-processeur.

Les logiciels de simulation et de vérification sont indispensables avant d'exécuter un nouveau programme 5 axes. Ils permettent de détecter rapidement les collisions, les défauts d'usinage et les problèmes de montage, ce qui représente un gain de temps et évite des erreurs coûteuses. De nombreux logiciels de FAO intègrent la simulation ; leur utilisation améliore la fiabilité et renforce la confiance dans les configurations complexes.

Pour les ateliers souhaitant optimiser leurs capacités de fraisage CNC 5 axes, investir dans un logiciel FAO éprouvé et privilégier une simulation approfondie se traduira par une programmation plus rapide et un fonctionnement machine plus fluide.

Pour un éclairage supplémentaire sur les stratégies d'usinage complexes, consultez notre guide sur l'électroérosion à fil par rapport à l'usinage traditionnel.

Maintenance, formation et propriété à long terme

Pour assurer le bon fonctionnement de votre fraiseuse CNC 5 axes, il est essentiel d'effectuer un entretien régulier. Voici une liste de contrôle simple à suivre :

• Daily: Nettoyer les copeaux et les résidus de liquide de refroidissement, vérifier les niveaux de lubrification, inspecter les filtres à air et s'assurer que l'outillage est bien serré.
• Hebdomadaire: Vérifiez le faux-rond de la broche, examinez l'usure des courroies et des tuyaux, et nettoyez ou remplacez les filtres de liquide de refroidissement.
• Mensuel: Vérifier le jeu et le jeu axial, inspecter l'usure des tourillons ou des joints rotatifs et tester l'alignement et la précision de la machine.

Les pièces d'usure courantes comprennent les roulements de broche, les vis à billes, les guides linéaires et les roulements rotatifs ; leur remplacement peut coûter de quelques centaines à plusieurs milliers de dollars, selon la marque et le modèle de la machine.

En matière de formation, investir dans des programmeurs et des opérateurs qualifiés est rentable. De nombreux ateliers optent pour une formule mixte, combinant formation pratique en présentiel avec des techniciens certifiés par le constructeur et cours en ligne couvrant l'usinage simultané 5 axes et les bases de la programmation FAO. La formation en ligne offre une grande flexibilité, mais la compléter par des sessions sur site renforce la confiance opérationnelle et les compétences en dépannage.

Pour une utilisation à long terme, il est essentiel d'entretenir de bonnes relations avec votre prestataire de services local. Un réseau fiable de remise à neuf des broches et la disponibilité de pièces d'origine homologuées par le fabricant minimisent les temps d'arrêt et contribuent à protéger votre investissement.

En restant proactif en matière de maintenance et de formation, vous assurez à votre machine CNC 5 axes des performances optimales en termes de précision et de fiabilité, année après année.
