Comprensión de los dispositivos de sujeción y fijación para máquinas CNC
Definición y finalidad de los dispositivos de fijación CNC
En el ámbito de la fabricación moderna , un dispositivo de sujeción CNC constituye la interfaz fundamental entre la mesa de la máquina y la pieza de trabajo. A diferencia de las abrazaderas o mordazas convencionales, un dispositivo de sujeción es un aparato especializado diseñado para posicionar, soportar y asegurar una pieza específica durante el proceso de mecanizado. Su función principal es garantizar una rigidez absoluta frente a las intensas fuerzas de corte generadas por las herramientas de alta velocidad.
Al establecer un punto de referencia preciso, el sistema de fijación CNC garantiza que cada corte se alinee perfectamente con el diseño digital. Esta estabilidad es esencial para mantener tolerancias estrictas y prevenir defectos causados por vibraciones o desplazamientos. En definitiva, el sistema de fijación transforma un bloque de material en bruto en una plataforma estable, lo que permite a la máquina CNC ejecutar operaciones complejas con rapidez y precisión.
Tipos comunes de accesorios CNC
Para adaptarse a las diversas geometrías de las piezas de precisión mecanizadas por CNC , los fabricantes utilizan una variedad de tipos de fijaciones. Seleccionar la categoría adecuada es fundamental para optimizar el flujo de trabajo y garantizar la repetibilidad en las operaciones de mecanizado multieje.
- Instalaciones fijas: Herramientas especializadas diseñadas para una pieza específica, que ofrecen la máxima estabilidad para series de producción de gran volumen.

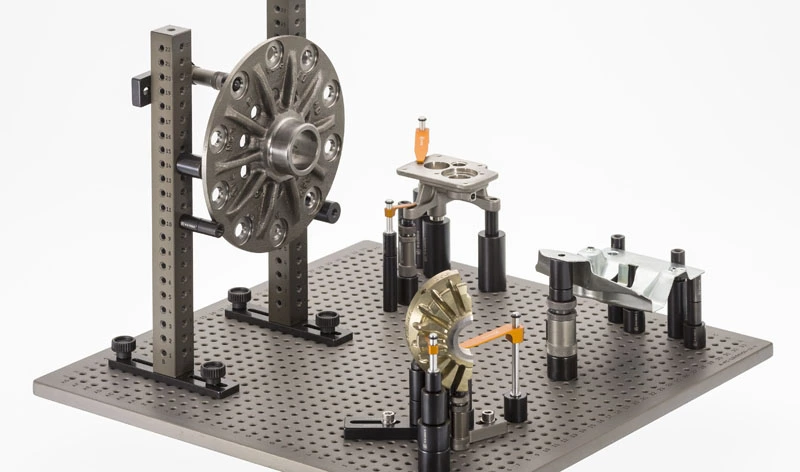

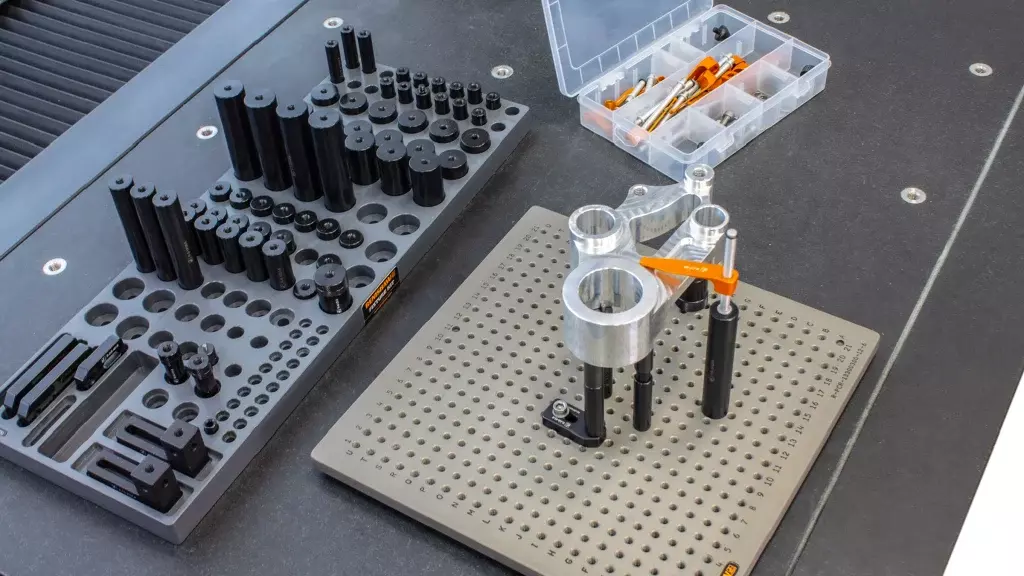

- Accesorios modulares: Fabricados con componentes intercambiables, ofrecen flexibilidad y son ideales para la creación de prototipos o trabajos de bajo volumen.
- Accesorios ajustables: Esto permite realizar pequeñas modificaciones para adaptarse a las variaciones en los tamaños de fundición o forja.
- Accesorios diseñados a medida: Diseñados específicamente para geometrías complejas, estos son a menudo necesarios para trabajos intrincados. Accesorios CNC Se utiliza en aplicaciones aeroespaciales o médicas donde los sistemas de sujeción estándar resultan insuficientes.
Mantener la precisión dimensional y la repetibilidad de las piezas.
Estabilización de piezas para reducir la variación
En la fabricación de piezas de precisión mediante CNC , la estabilidad es fundamental para la exactitud. Si una pieza vibra o se desplaza, aunque sea una fracción de milímetro, durante el mecanizado a alta velocidad, las dimensiones se desviarán y el acabado superficial se verá afectado. Para ello, utilizamos fijaciones CNC rígidas que sujetan el material de forma segura, amortiguando eficazmente las vibraciones y evitando la deformación. Esta rigidez garantiza que la herramienta de corte interactúe con el material exactamente según lo programado. Para obtener más información sobre cómo lograr tolerancias estrictas, consulte nuestra guía sobre piezas mecanizadas de precisión mediante CNC.
Alineación consistente en todas las configuraciones
La fabricación en entornos reales a menudo requiere el mecanizado de múltiples caras de un componente. Sin un punto de referencia fiable, la reorientación de la pieza introduce errores acumulativos. Los sistemas de fijación CNC solucionan este problema estableciendo un punto de referencia fijo. Tanto si se trata de un lote de diez como de diez mil piezas, el sistema de fijación garantiza que cada una se encuentre en el mismo sistema de coordenadas.
- Referencia de punto cero: Elimina la necesidad de realineación manual entre operaciones.
- Precisión multieje: Mantiene la precisión al girar piezas para trabajos de 4 o 5 ejes.
- Uniformidad del lote: Garantiza que cada unidad producida sea idéntica al archivo maestro.
Reducción del error humano mediante una sujeción eficaz
Incluso el maquinista más experto puede introducir variaciones si la configuración es demasiado compleja. Diseñamos soluciones de sujeción que hacen que la carga y descarga sean infalibles. Mediante el uso de abrazaderas, topes y posicionadores específicos, eliminamos la variable de la técnica del operario. Esto garantiza una presión de sujeción uniforme: lo suficientemente firme para sujetar la pieza con seguridad, pero no tanto como para deformar el material. Esto es especialmente importante al trabajar con metales blandos, incluidos en nuestra lista de materiales para mecanizado CNC , donde una presión inconsistente puede alterar las dimensiones finales.
Consideraciones para el diseño de accesorios y la compatibilidad de materiales
Selección de dispositivos de fijación en función del material de la pieza de trabajo.
El material que estamos mecanizando determina con precisión cómo debemos sujetarlo. Si estoy mecanizando aluminio blando o latón, no puedo aplicar la misma fuerza de sujeción que para el acero endurecido. Una presión excesiva sobre metales blandos provoca deformaciones, lo que compromete la precisión dimensional incluso antes de que la herramienta toque la superficie. Por el contrario, las aleaciones resistentes requieren fijaciones CNC extremadamente rígidas para soportar altas fuerzas de corte sin vibrar. Este equilibrio es fundamental, especialmente durante los servicios de mecanizado de prototipos , donde a menudo probamos cómo reaccionan los diferentes materiales a estrategias específicas de sujeción para garantizar que la producción final se desarrolle sin problemas.
Diseño de dispositivos de fijación para piezas complejas
Las mordazas estándar rara vez funcionan para piezas con geometrías complejas o formas orgánicas. Para producir piezas de precisión CNC de alta calidad , a menudo tenemos que diseñar fijaciones CNC personalizadas que se adapten a los contornos específicos de la pieza. Un diseño eficaz se centra en tres áreas principales:
- Geometría de la pieza: Crear mordazas o soportes blandos que imiten la forma de la pieza para lograr el máximo contacto.
- Acceso a herramientas: Colocar las abrazaderas de forma que no obstruyan la herramienta de corte, especialmente en el mecanizado multieje.
- Amortiguación de vibraciones: Asegurar que las piezas de paredes delgadas estén bien sujetas para evitar vibraciones.
Inspección y mantenimiento para una precisión a largo plazo.
Un dispositivo de sujeción es una herramienta de precisión y, como cualquier herramienta, se desgasta con el tiempo. En un entorno de fabricación de alto volumen , las virutas de metal y la acumulación de refrigerante pueden interferir con las superficies de asiento, provocando ligeras desalineaciones. Priorizamos la inspección y el mantenimiento periódicos de nuestros sistemas de sujeción. Esto incluye la limpieza de los pasadores de posicionamiento, la comprobación del desgaste superficial y la verificación de la alineación. Mantener los dispositivos de sujeción en óptimas condiciones es la única manera de garantizar que la pieza número mil que mecanizamos sea tan precisa como la primera.
Aplicaciones y ejemplos industriales
Componentes de turbinas y motores aeroespaciales: Mecanizado de alta precisión
En la industria aeroespacial, la precisión no es solo un objetivo, sino un requisito indispensable para la seguridad. Utilizamos sistemas de sujeción CNC especializados para asegurar geometrías complejas, como las de las palas de turbina y los componentes estructurales. Dado que estas piezas suelen presentar curvas intrincadas, el uso de servicios de mecanizado CNC de 5 ejes, combinados con sistemas de sujeción personalizados, garantiza el cumplimiento de tolerancias estrictas sin necesidad de múltiples configuraciones. Este enfoque asegura que las piezas de precisión mecanizadas por CNC mantengan su integridad y las especificaciones de acabado superficial, evitando costosos desperdicios en materiales de alto valor.
Componentes de transmisión y suspensión para automóviles: Producción repetible con sistemas de sujeción.
La fabricación de automóviles exige una alta repetibilidad en miles de unidades. Un dispositivo CNC robusto es la clave para mantener la consistencia dimensional de los ejes de transmisión, los engranajes y los brazos de suspensión.
- Tiempo de ciclo reducido: Los sistemas de cambio rápido de accesorios agilizan la producción.
- Versatilidad de materiales: Ya sea que se utilice aluminio o materiales duraderos Componentes mecanizados por CNC fabricados en acero al carbono.La fuerza de sujeción debe ser constante.
Al estandarizar la configuración, eliminamos el error humano y garantizamos que cada diente del engranaje y cada punto de montaje estén exactamente donde deben estar.
Ejes y componentes hidráulicos para equipos industriales: Mecanizado multieje fiable
En equipos industriales pesados, la durabilidad y el ajuste son cruciales. Utilizamos fijaciones CNC de alta resistencia para estabilizar ejes de transmisión y pistones hidráulicos de gran tamaño frente a fuerzas de corte intensas. Esta estabilidad es fundamental durante la fabricación , especialmente al mecanizar orificios profundos o roscar. Una sujeción adecuada garantiza que los componentes hidráulicos sellen perfectamente bajo presión, evitando fugas y prolongando la vida útil de la maquinaria.
